如何判别二极管正负极呢？

二极管的种类封装都很多，我们需要学会从样子判断一个二极管的正负极，以及使用万用表进行简单的测量。

1.外观

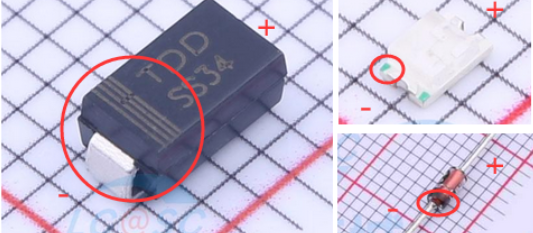

1、一般来说，普通二极管有横杆或者色端标识的极是负极。

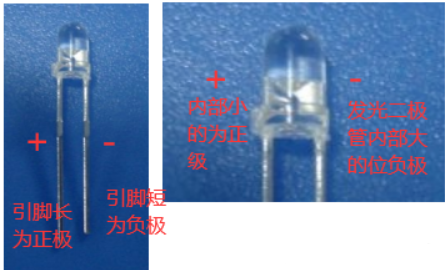

2、发光二极管判断的话，长脚是正极，短脚是负极。内部大的是负极，小的是正极。

2 原理图和PCB丝印

二极管有多种不同的分类（下面我们会说明），他的原理图图标也有些不同，大体上可以使用下列图标表示：

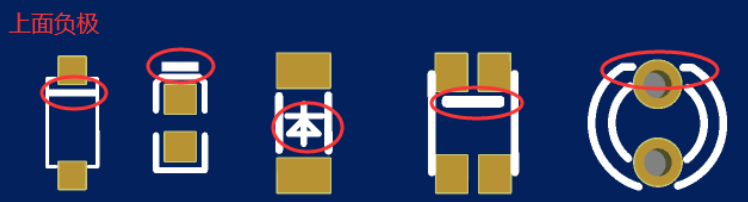

原理图是很直观的就能看出二极管的正负极，那么在PCB板上通过丝印，如何判别二极管正负极呢？

有缺口的一端为负极；

有横杠或者双杠的一端为负极；

三角形箭头方向的一端为负极；

3 万用表测量

在现在的万用表中，都有二极管档位，所以测量的方式很简单：

万用表调整至二极管档位，红表笔接二极管 + 极，黑表笔接二极管 - 极，可以看到有一个电压值，就个电压值就是二极管的导通压降（0.2~0.8V 不同二极管电压值不同），反过来接，没有电压值显示（无穷大）。

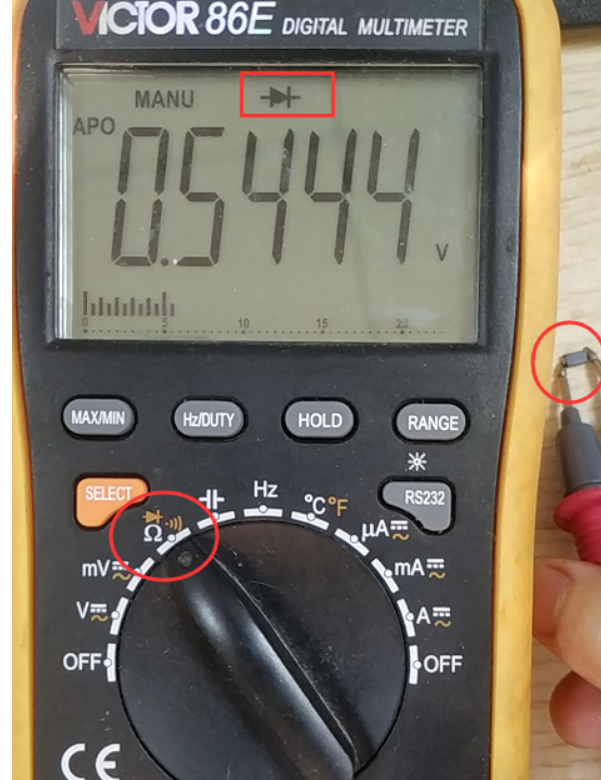

实际测量效果图：
