超宽带表贴巴伦（Balun）及应用

巴伦（ Balance-unbalance，BALUN）是英文“平衡－不平衡变换器”缩写的音译, 是射频领域很常用的器件.

主要功能：

1. 实现单端和差分转换，可以将单端转为差分，也可以将差分转成单端；
2. 实现阻抗变换，常见有1：1，1:2，1：4等。

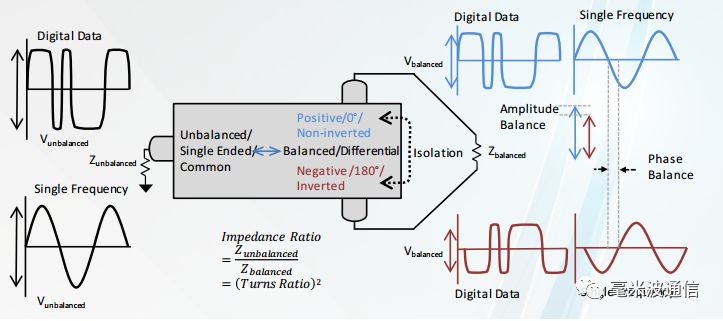

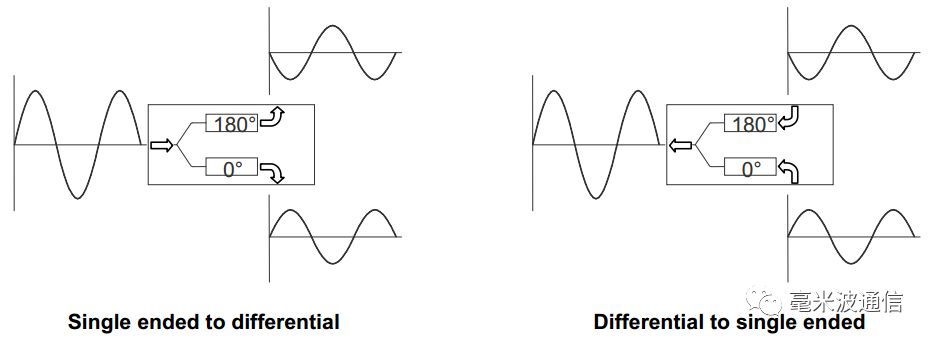

图1: 单端转差分，差分转单端

巴伦的主要应用：

1. 平衡式放大器；

这在低噪声放大器比较常用，改善放大器的稳定度。

2. 双平衡混频器；

在LO/IF端口都有巴伦，巴伦的频率带宽很大程度上决定了混频器的带宽。

图2：平衡式放大器，双平衡混频器

3. 高速ADC/DAC

在数字和模拟电路转换过程中，往往需要带宽非常宽的巴伦和ADC/DAC一起使用。

图3：高速ADC和超宽带巴伦

Marki巴伦产品：

Marki Microwave公司提供业界独一无二的巴伦产品，主要特点有：

1. 超宽带，低频500kHz开始，最高到20GHz；
2. 超低幅度平衡度和相位平衡度。

• 比如：

BAL-0006SMG： 500kHz-6GHz，幅度平衡度+/-0.4dB，相位平衡度+/-3degree；

BAL-0009SMG： 500kHz-9GHz，幅度平衡度+/-0.6dB，相位平衡度+/-5degree。

BAL-0006SMG，USD103/EA 100PCS，但是其超宽带，高性能，绝对物有所值。

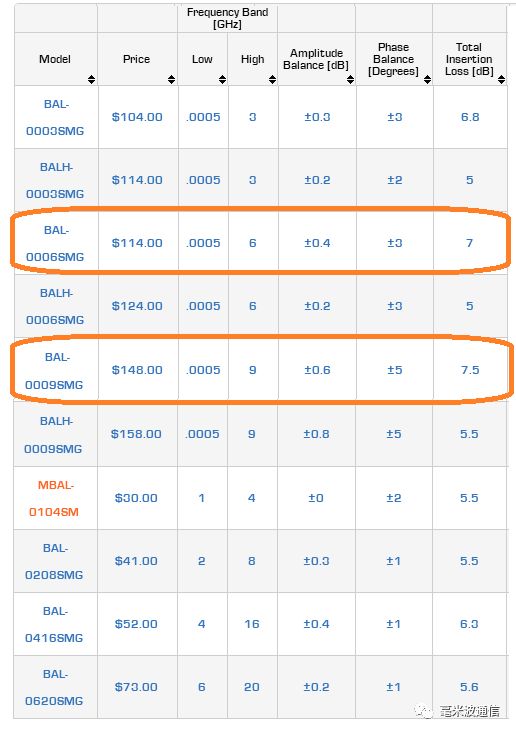

图5：Marki SMT巴伦产品及价格

同时，Marki公司也提供同轴和裸芯片巴伦：

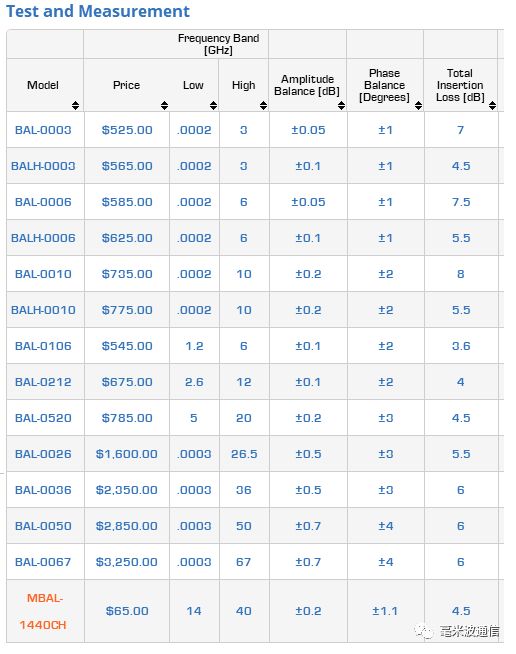

图6：Marki同轴巴伦
