反激式开关电源二次侧输出电路整流二极管、滤

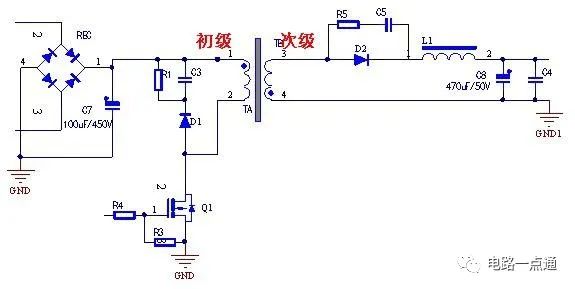

如下图是开关电源部分电路图，这是反激式电路拓扑结构，对于次级电路，也就是开关电源二次侧电路来说，二极管D2是很重要的，这个二极管是整流作用，而且是高频整流，普通的二极管由于PN结恢复时间较长等原因，在这里并不适合，R5、C5与D2组成吸收电路，电感L1储能作用，C8是输出滤波电路，C4是瓷片电容。

整流二极管D2

由于开关电源工作于高频状态，因此对于在二次侧的输出整流滤波电路当中，一般选用反向恢复时间较短、开关特性较好的二极管，可以是快恢复二极管、超快恢复二极管，甚至是肖特基二极管。快恢复二极管（FRD）由于采取特殊的掺金工艺，PIN结构结构有所不一样，因此它的反向恢复时间一般在几百纳秒左右，例如FR107、FR307、FR607等二极管

而超快恢复二极管（UFRD）是在快恢复基础上发展而成的，反向恢复时间更短，达到几十纳秒，正向导通损耗更小，结电容更小，同时耐温也高一级，适应开关电源频率更高场合。例如1N5816、ES1J等

肖特基二极管（SBD）反向恢复时间更短，基本上在10纳秒以内，虽然反向恢复时间短，但是漏电流较大，反向击穿电压较低，因此适用于电流大而电压较低的场合。例如MBR1060、1N5819等

这是起到滤波作用，对开关电源输出纹波电压进行滤波，这个电容一般是大容量的电解电容，而且多数是铝电容电容，因为铝电容电容容量可以做的比较大，但是由于铝电解电容等效串联电阻也较大。至于电容容量选择多大，其实有很多方法，有根据允许的纹波电流来确定的，也有根据纹波电压要求确定的。
