基于博流BL606P音视频开发板的ADC Key按钮例程

编辑语：

芯片开放社区（OCC）面向广大开发者推出应用实战系列内容，通过分享开发者实战开发案例，总结应用开发经验，梳理开发中的常见问题及解决方案，为后续参与的开发者提供更多参考与借鉴。

本文是关于开发者 kit7828基于BL606P-DVK开发板实战开发的系列文章中的第三篇，主要介绍了ADC Key按钮例程，后面还会持续更新该开发者的测评内容，敬请期待！

BL606P的ADC按键都接在IO管脚上的GPIO16，需要设置跳线帽。根据分压电阻网络获取不同的电压值，通过AD转换值区分按下了哪个按键。

01硬件及连接

根据官方提供的资料，可以看到如下的原理图

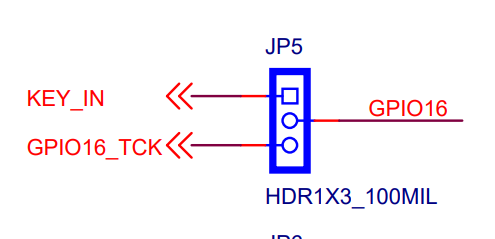

ADC的管脚使用的是GPIO16，需要设置跳线帽。

KEY_IN通过FPC连接线连接至KEY

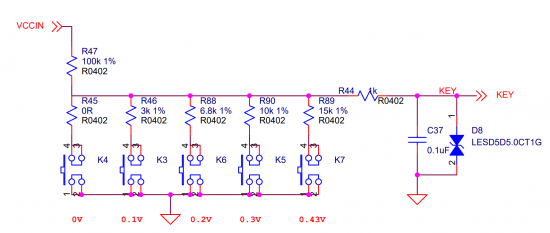

而key连接至按键电阻分压网络

通过不同大的分压，确定哪个按键按下

02软件实现

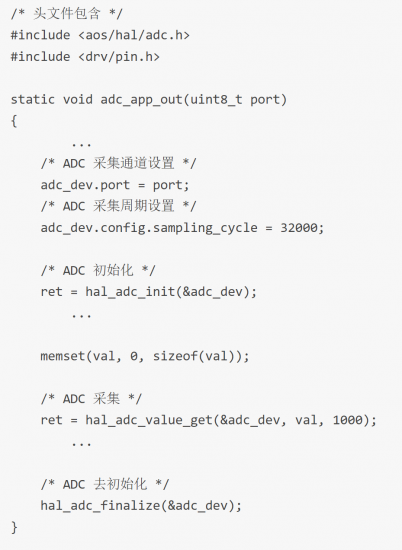

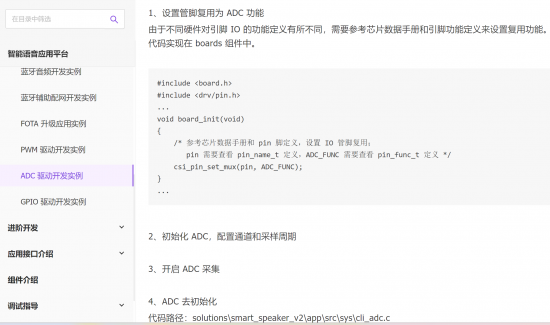

平头哥官网给出的ADC例程

具体实现代码

CDK中具体代码为：

2.1 设置管脚

void adcpin_init(void)
{
csi_pin_set_mux(GPIO_PIN_16, GPIO16_ADC_CH8);
}

2.2 ADC初始化

void adckey_Init()
{
adc.port = 8;
adc.config.sampling_cycle = 100;
    hal_adc_init(&adc);
}

2.3 按键检测代码

#define KEY_NOTHING19

uint16_t GetKey()
{
//持续检测按键次数
#define CHECKNUM 10

uint32_t value;
uint16_t kval=0;
uint16_t oldkey=KEY_NOTHING,i=0;

hal_adc_value_get(&adc, &value, HAL_WAIT_FOREVER);
kval = (value & 0xffff)>> 9;

if(kvalCHECKNUM)i=CHECKNUM;
}
}
else oldkey=KEY_NOTHING;

return KEY_NOTHING;
}
){>

2.4 按键判定代码

keyval = GetKey();
if( keyval < 19)
printf("Key Pressed:  %d
", keyval);

aos_msleep(5);
switch (keyval) {
case 0:
printf("K4 Pressed.
");
break;
case 3:
printf("K3 Pressed.
");
break;
case 8:
printf("K6 Pressed.
");
break;
case 11:
case 12:
printf("K5 Pressed.
");
break;
case 17:
printf("K7 Pressed.
");
break;
}

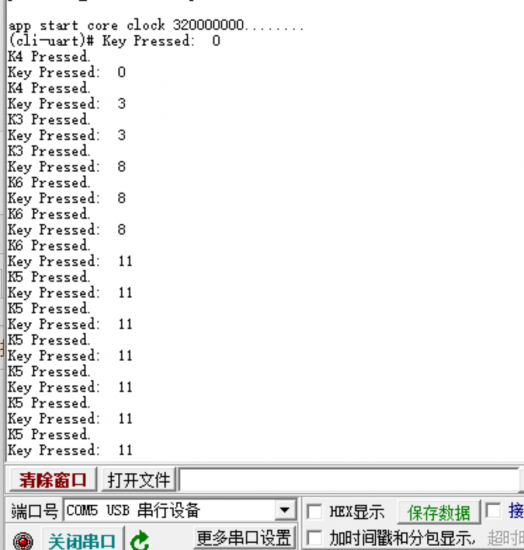

03运行后效果

按键检测过程中，由于运用ADC检测电压，会出现浮动情况，比较好的解决办法是多读数几次，取平均值。
