电容是如何滤波的？

1、电源为什么要滤波？

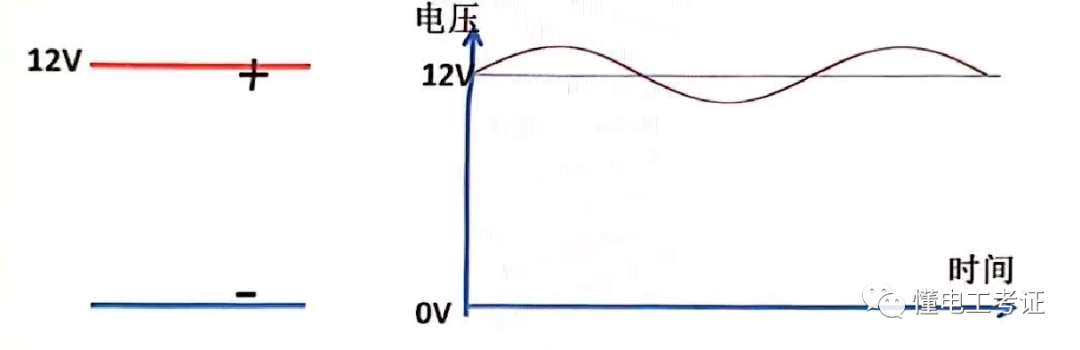

图1

图2

总结：由图1、图2可知，由于电路、电源本身、空间里面电磁波影响，导致电源不稳定，滤波之后，电源变成平滑，稳定。

2、电容是如何滤波的？

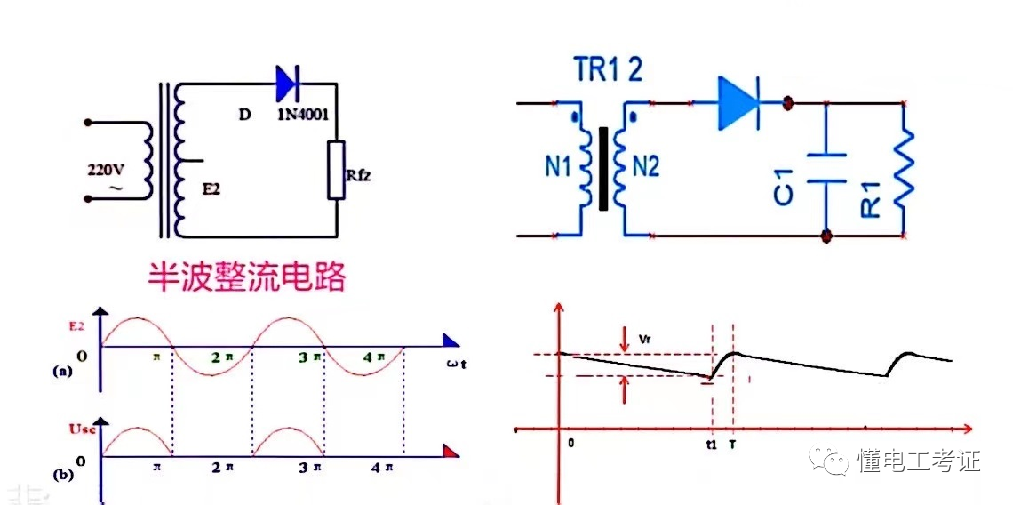

图3

总结 ：由图3可知，电源是正弦交流电，有正半周和负半周，正半周时候，上正下负，二极管正向导通，有电压、电流输出，形成半波整流，下半周时候，二极管反向截止，没有输出，形成波形如图三（b)所示。

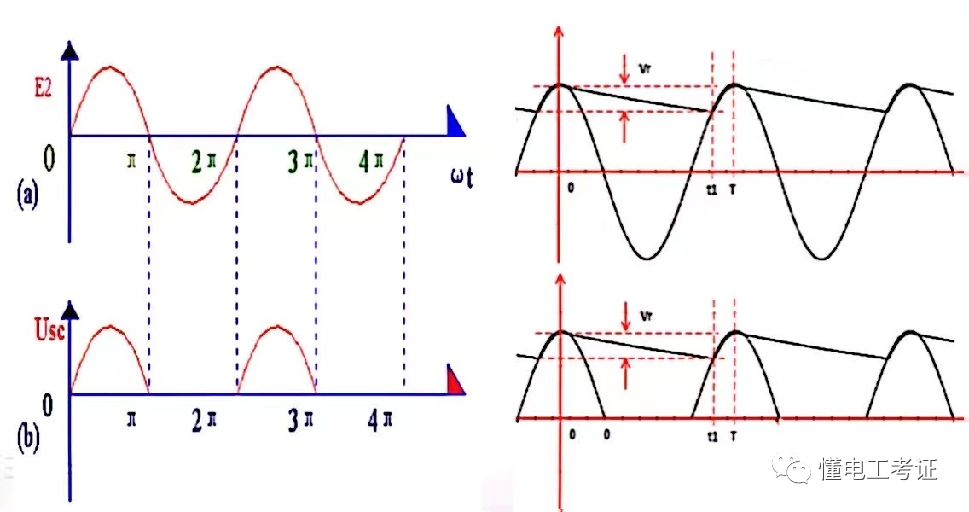

图4

总结： 电容滤波，是利用电容充放电，由图4可知，在正半周时候，电源从0到最高的（峰值），之后逐渐变小直到负半周，负半周也有最高点（峰值），电源在正半周时候，电压逐渐升高，直到二级管正向导通，导通之后，电容分两路，一路给电容充电，一路给负载供电，直到电压到峰值，电容充电完毕，这个时候，电源电压开始下降，直到电压低于二极管导通，这个时候二极管截止，二极管截止一直维持到第二个周期开始，开始到二极管导通，在二极管截止这段时间，电源会给负载供电，负载一直维持供电状态，电容电压也会逐渐减少，直到二极管导通，继续充电，如此循环下去。
