来看一看激光的形状

远场图 （FFP：Far Field Pattern）

辐射到离芯片端面足够远的地方的光的强度分布称为远场图。

半导体激光器发出的光并不都是直线光，因衍射导致扩散发射。

由于芯片内的共振器（有源层和条形电极）的垂直方向是以数10nm级，水平方向是以数μm级制作而成，因此一般来说，远场图在有源层上的垂直方向比水平方向要大。

【远场图的示意图】

FFP衍射

因为nm级的有源层是开口部，所以光束变宽

因为µm级的条形电极是开口部，所以光束没怎么变宽

远场图： 测量方法

使用APC驱动器，使激光二极管的光输出保持一定。

光电二极管的受光面朝向激光芯片的发光面，在以发光点为中心的圆周上使之移动，测量正面为0度时的角度和光强度的关系。

在激光芯片的有源层上，沿水平方向和垂直方向分别进行移动。

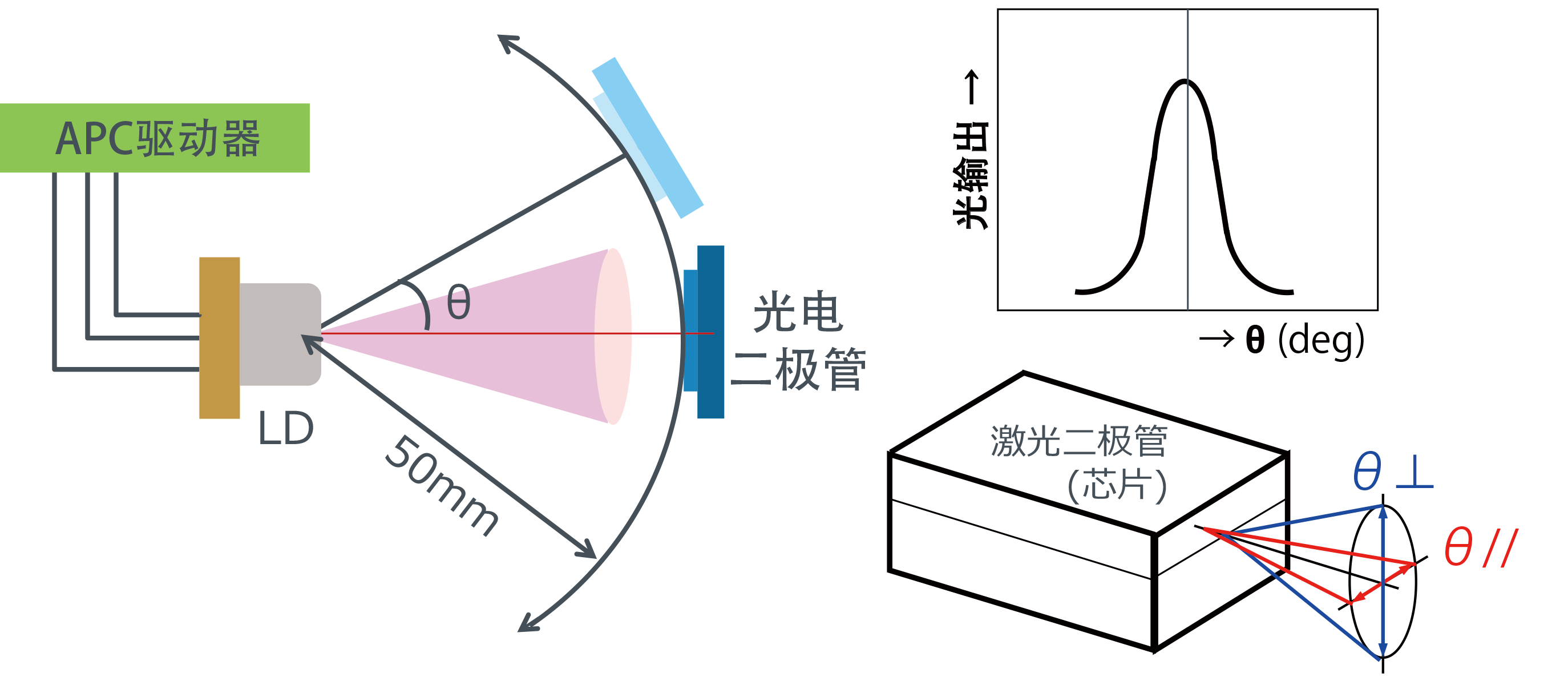

【测量示意图】

APC驱动器：

Auto Power Controll的简称，是输出一定驱动的意思。

LED通常使用的是ACC（恒流驱动），但LD的用途上，使用ACC时输出的稳定程度不够。因此，一般的激光二极管中都内置光电二极管用于监视，设置在封装内部，使之能够接收到来自芯片后端的光。

使该光电二极管的输出 （Im：监视电流）保持一定的反馈驱动电路叫作APC驱动器（电路）。
