川土微电子车规级CA-IS3221/3222隔离栅极驱动器面市

川土微电子CA-IS3221/3222隔离栅极驱动器、CA-IS3221-Q1/3222-Q1车规级隔离栅极驱动器新品发布

01产品概述

CA-IS322X系列产品为双通道、隔离型栅极驱动器，可提供6A峰值灌电流、5A峰值拉电流驱动。这些器件支持高速切换，结合器件的低传输延时、超低脉宽失真等优势，使其成为MOSFET、IGBT、SiC等大功率晶体管驱动的理想选择，最高工作频率可达5MHz，适用于各种逆变器、隔离电源、电机驱动等应用。

所有器件采用川土特有的电容隔离技术，在内部集成数字隔离器。输入侧与驱动器输出侧通过二氧化硅(SiO2)电容绝缘栅隔离，提供高达3.75kVRMS (窄体SOIC封装)或5.7kVRMS (宽体SOIC封装)的隔离耐压(UL1577认证),以及最小100V/ns的共模瞬态抗扰度(CMTI)。此外，内部电路在二次侧(输出侧)的驱动器A与驱动器B之间提供功能隔离，可承受1500V DC工作电压。

02产品特性

• 灵活支持多种配置：

- 双通道低边驱动、双通道高边驱动、半桥驱动

• 支持6A峰值灌电流、5A峰值拉电流驱动

• 较宽的供电范围：

- 输入侧VCCI可接受3V至18V供电电压范围

-输出侧驱动电源VDD_可达25V，提供8V和12V高精度UVLO选项

•可编程死区时间

• -40°C至+125°C工作温度范围

• 高可靠度电气隔离

-3.75kVRMS (窄体封装)和5.7kVRMS (宽体封装)隔离耐压

-较高的共模瞬态抗扰度(CMTI)：> ±100V/ns

-可承受12.8kV浪涌

• 封装形式：窄体SOIC16 (N)、宽体SOIC14 (K)封装、宽体SOIC16 (W)封装

03典型应用

工业应用：

•高压隔离电源 •电机驱动器 •光伏逆变器 •储能变流器 •直流充电桩 •不间断电源 •电池化成柜

汽车应用：

• 车载充电器 • 直流/直流变换器 • 新能源汽车电机驱动器

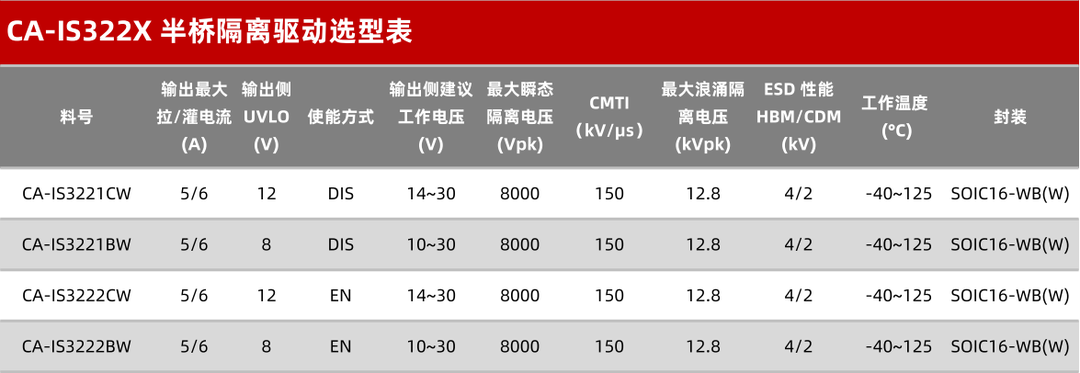

04选型表

05应用框图
