ADC单通道、多通道采集实例

本文将通过ADC单通道、多通道采集功能对输入电压进行采样

芯片：STM32F407

工具：STM32CUBEMX、KEIL5

①STM32CUBEMX配置ADC单通道采集工程文件

②代码实现

③STM32CUBEMX配置ADC多通道采集工程文件

④代码实现

①STM32CUBEMX配置ADC单通道采集工程文件

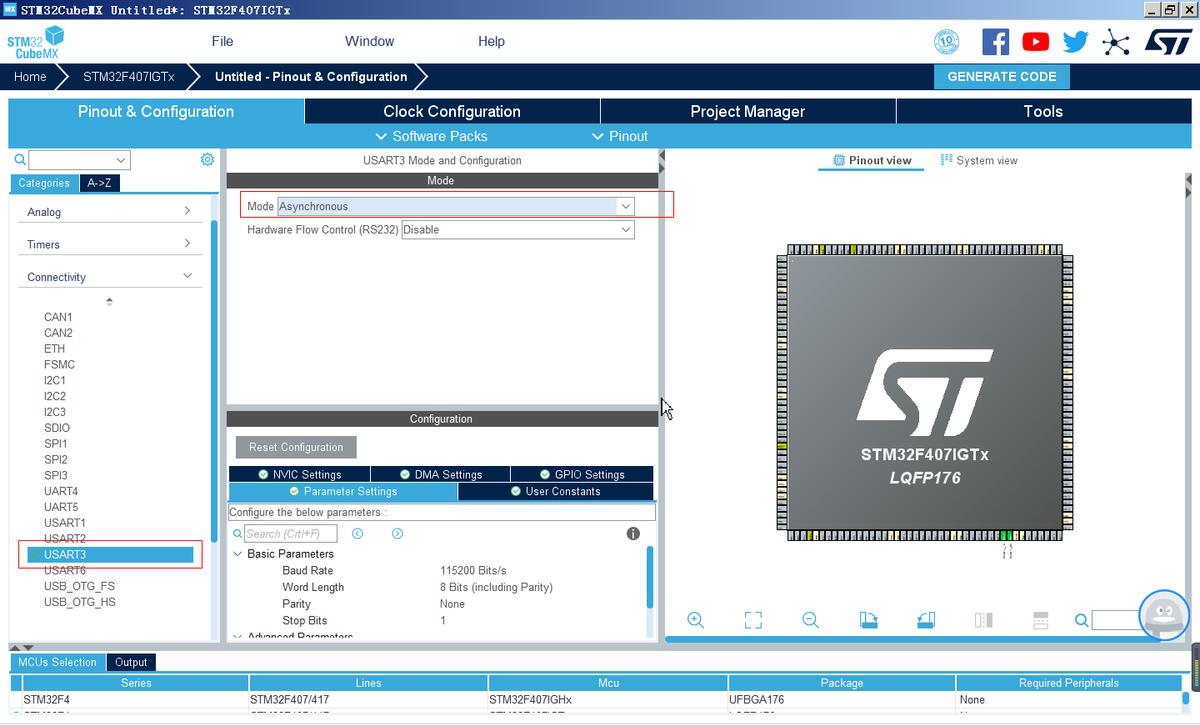

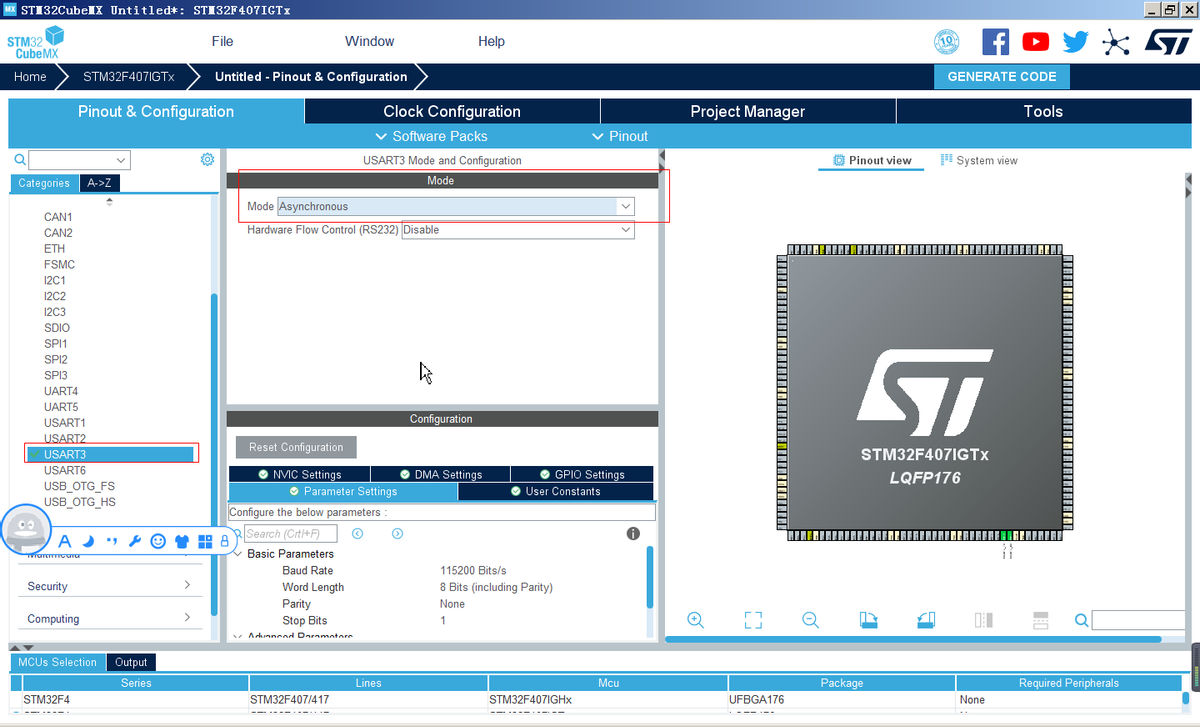

Step1：使能USART3，用于调试

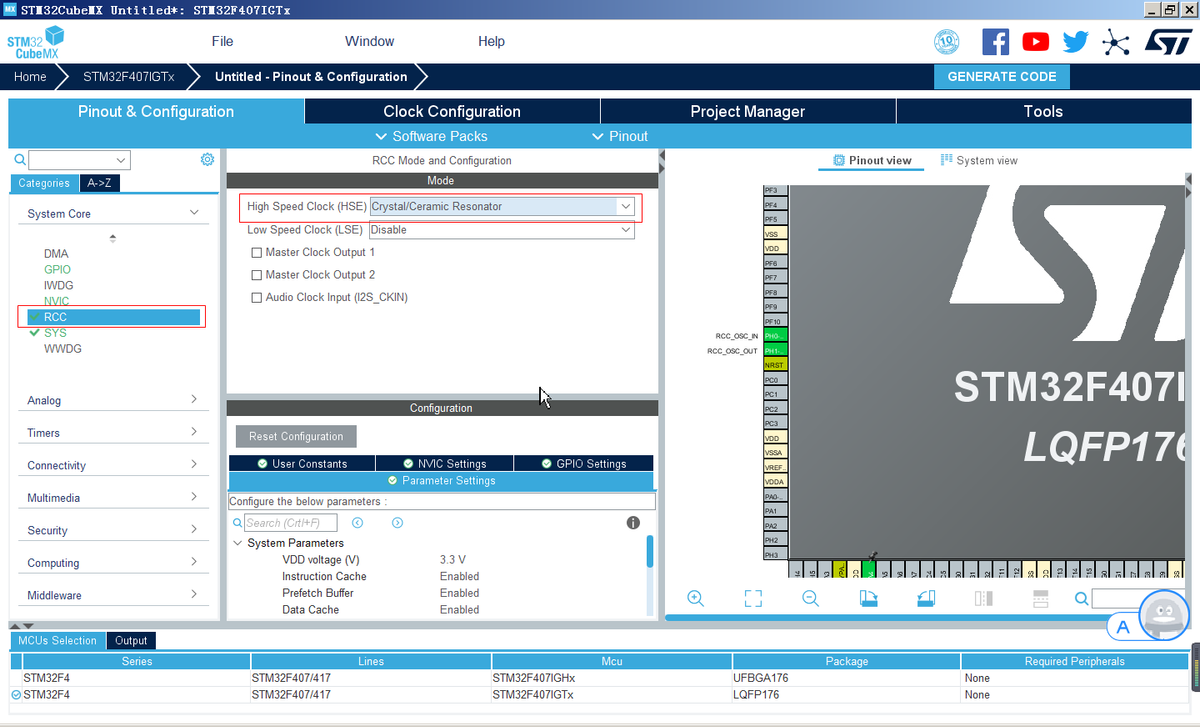

Step2：配置RCC时钟

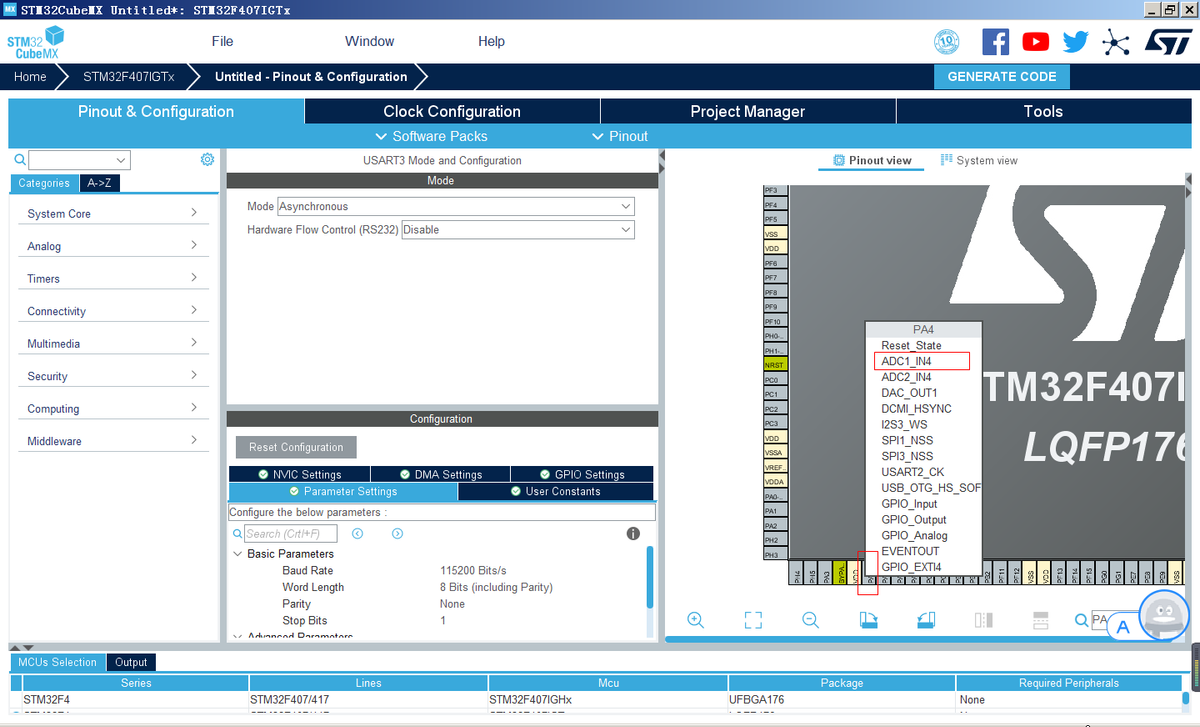

Step3：PA4外部引脚的外部电路是电压采样电路，将PA4设为AD采样通道

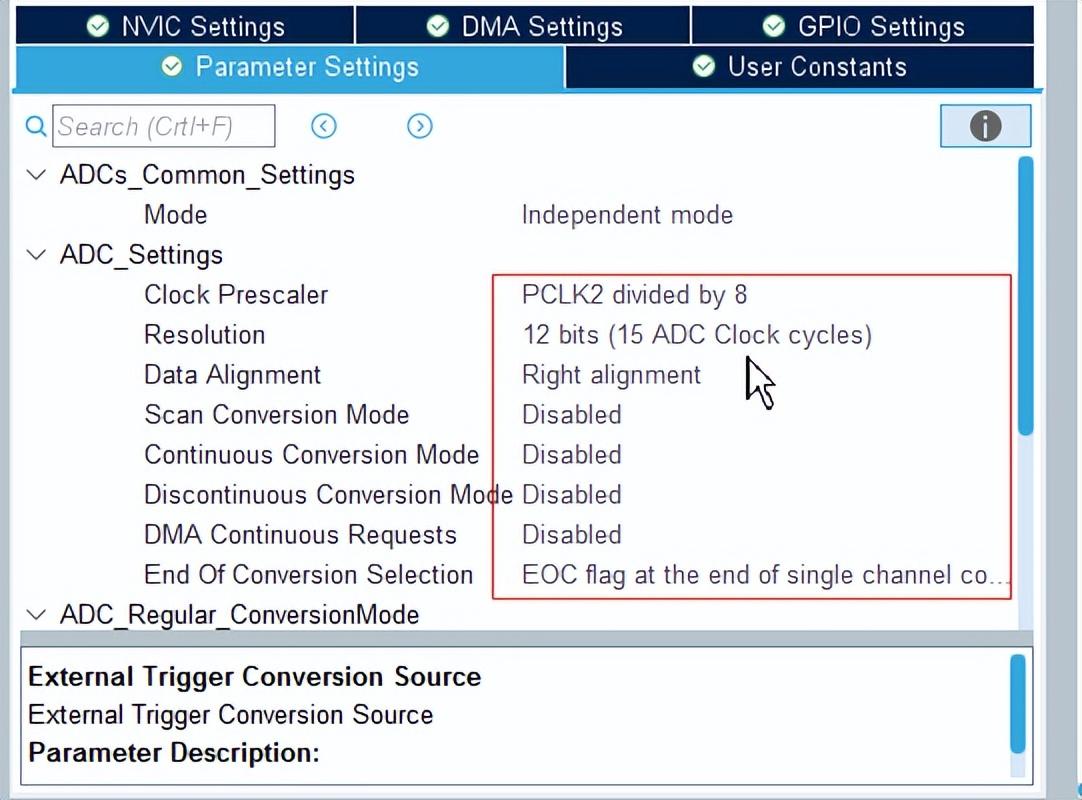

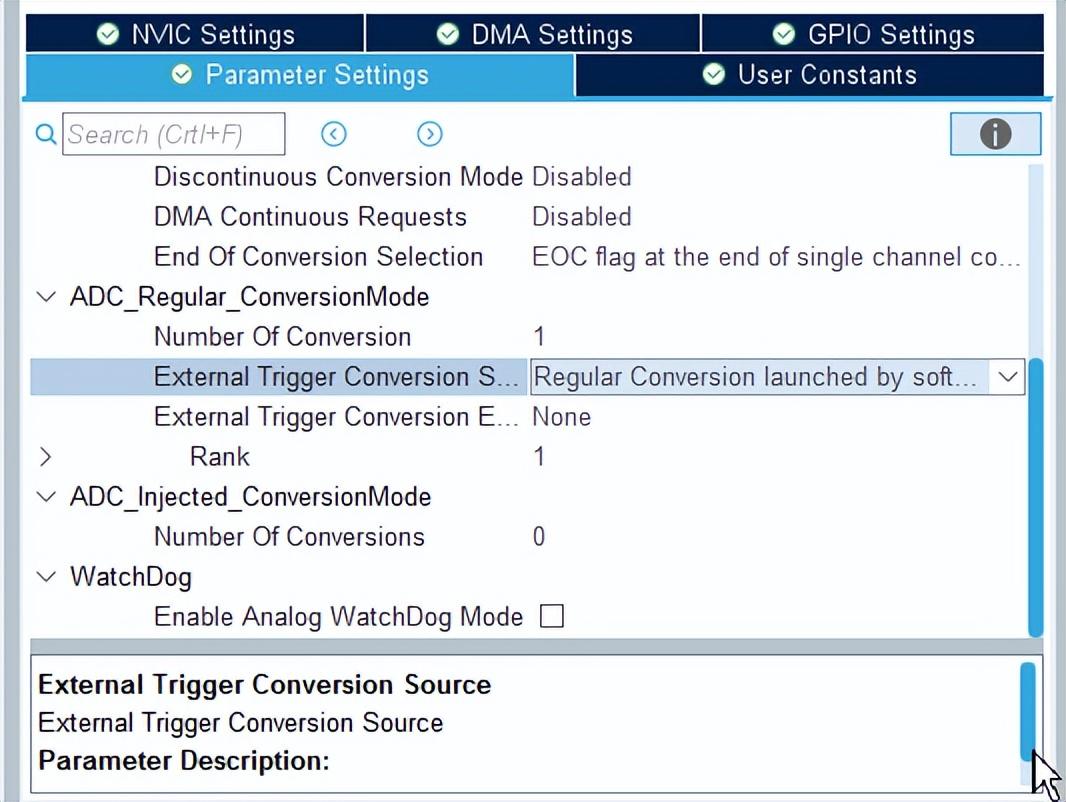

Step4：设置ADC参数

Step5：设置中断优先级、分组

Step6：生成工程文件

②代码实现

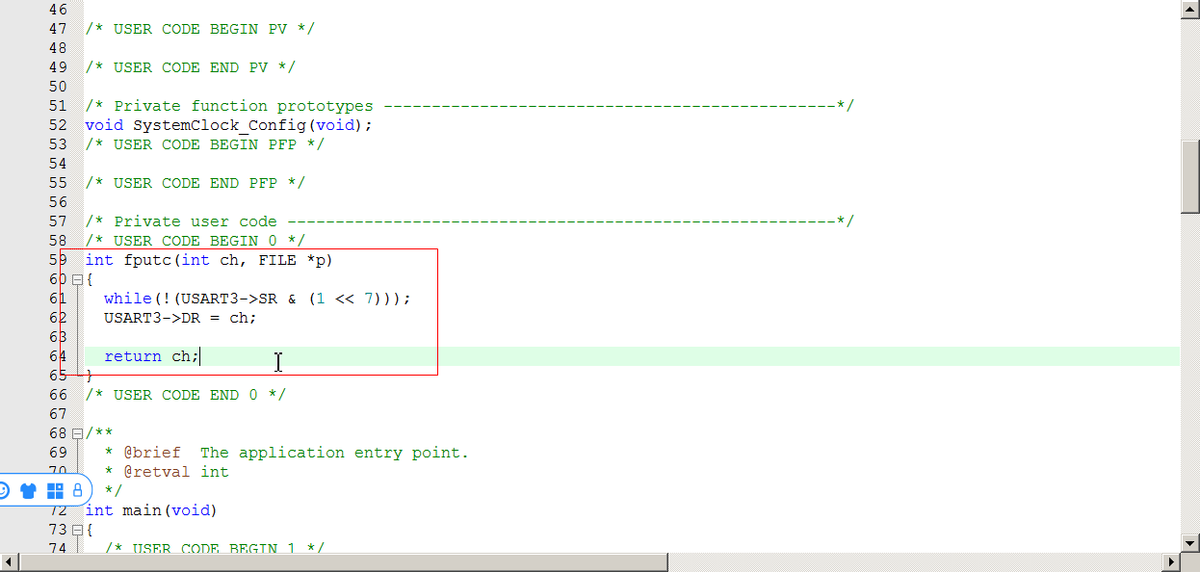

输出重定向

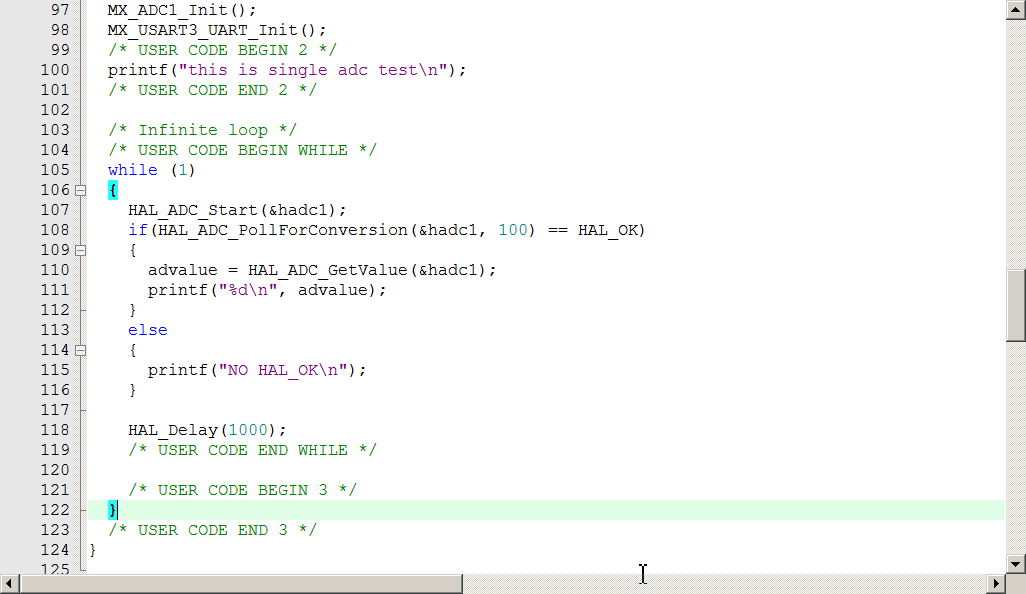

代码实现

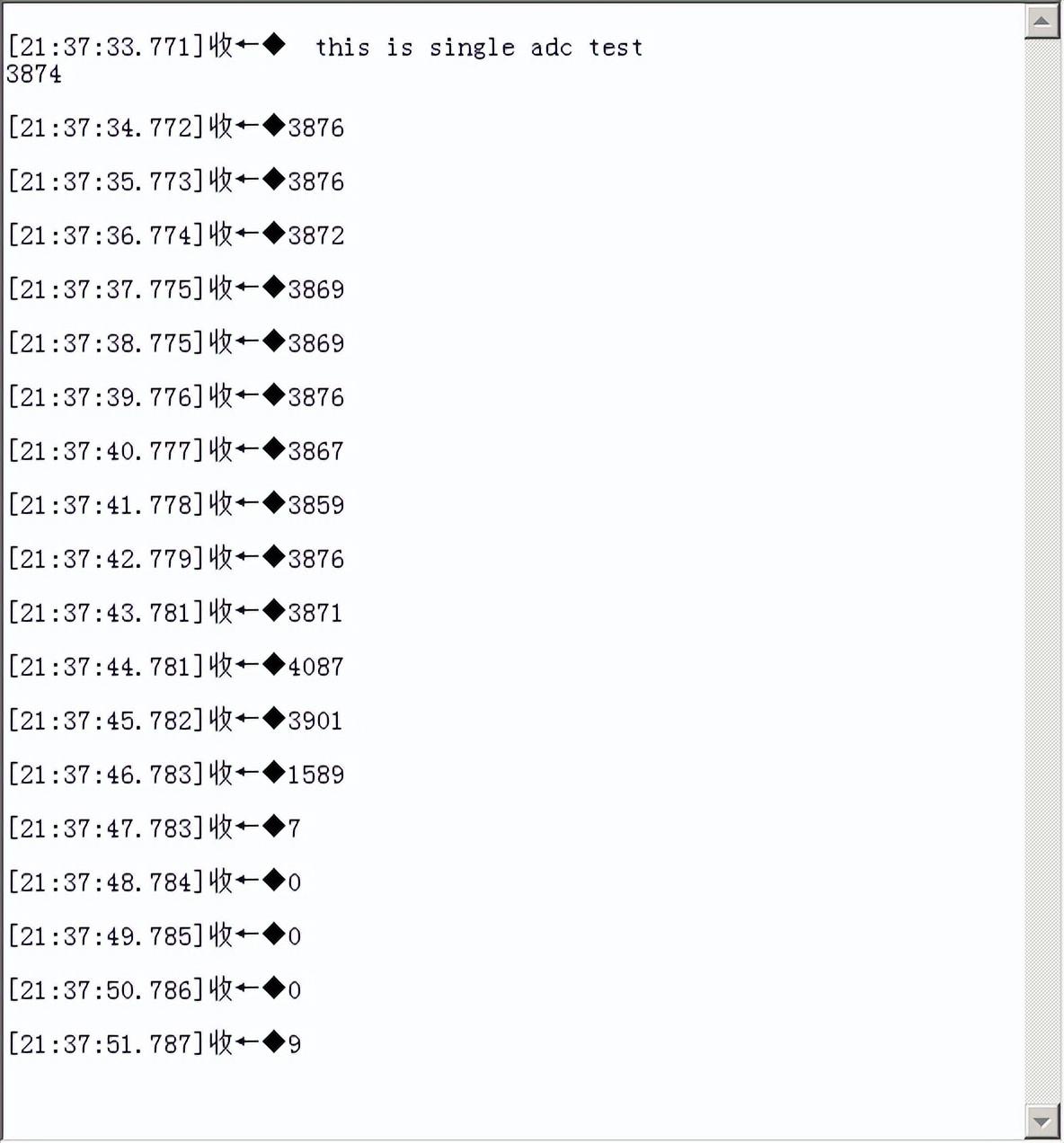

日志

③STM32CUBEMX配置ADC多通道采集工程文件

使能USART3用于调试

使能RCC、配置时钟树

3、PA4外部引脚的外部电路是电压采样电路，将PA4设为AD采样通道

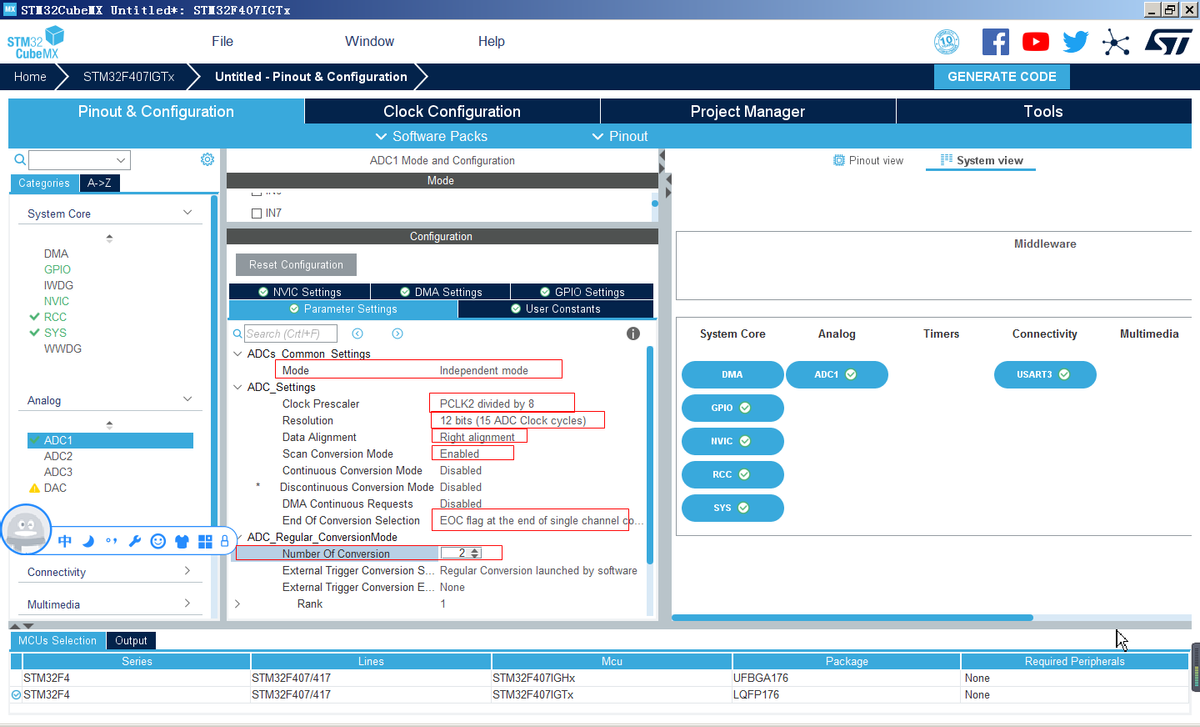

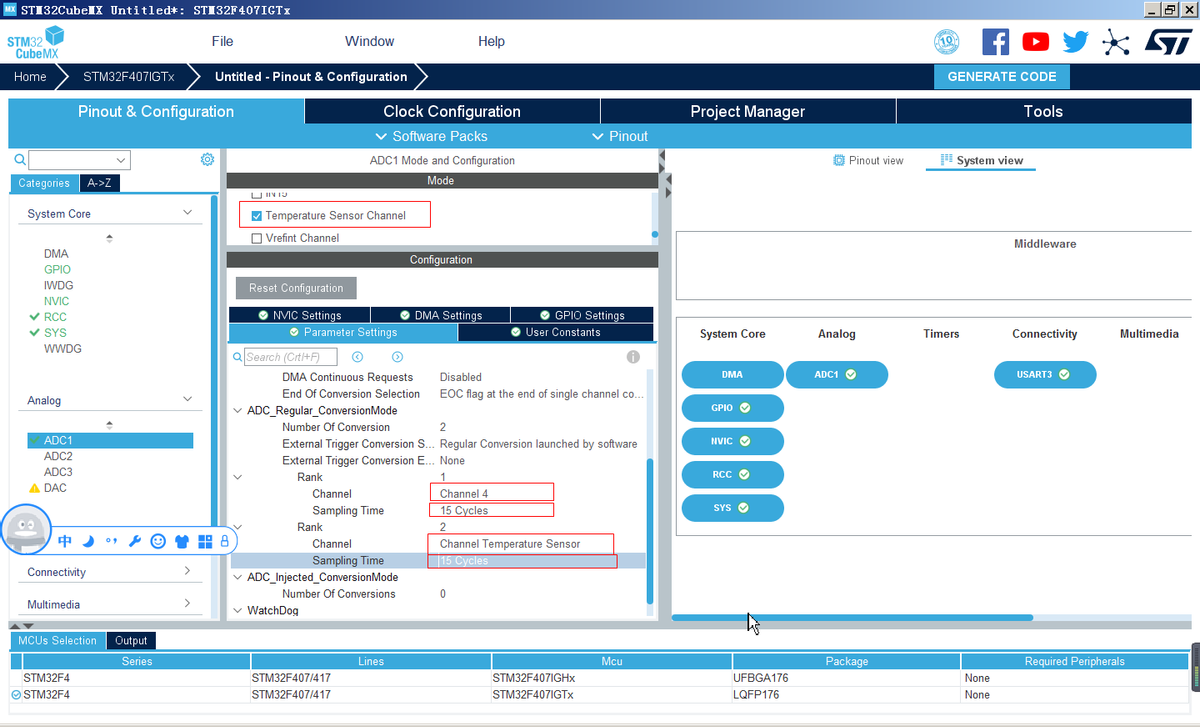

配置ADC参数、选择两个通道

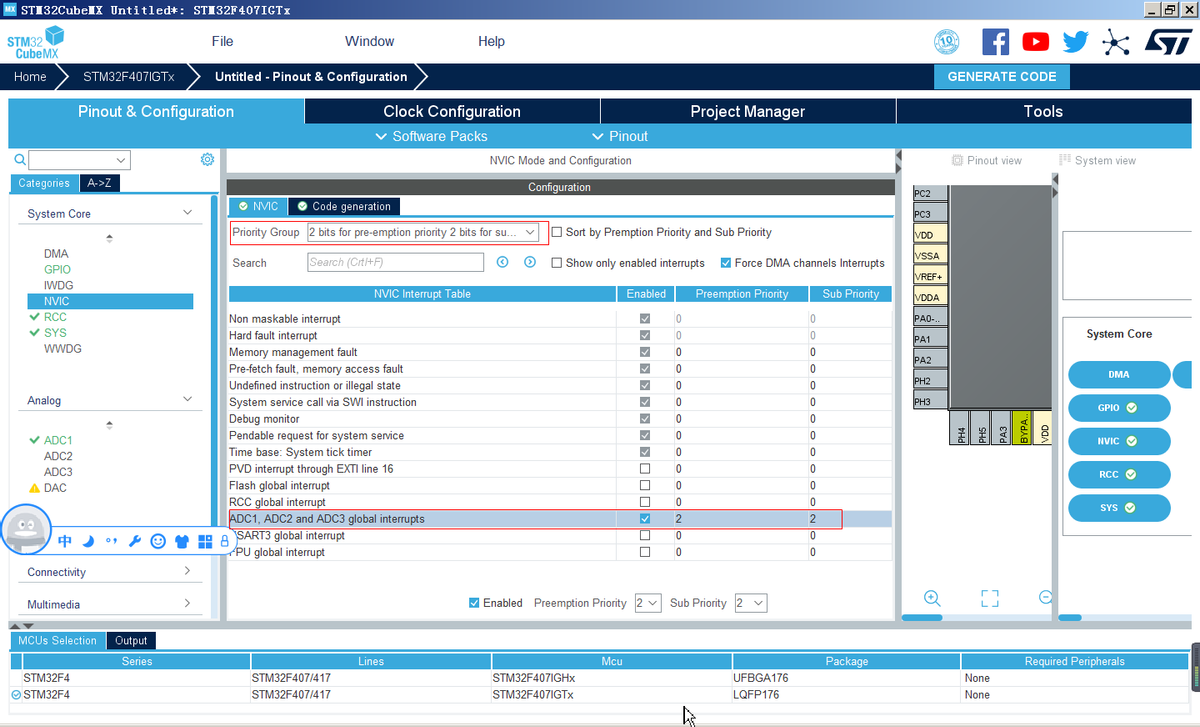

设置中断优先级分组及优先级

5、生成配置文件

④代码实现

输出重定向

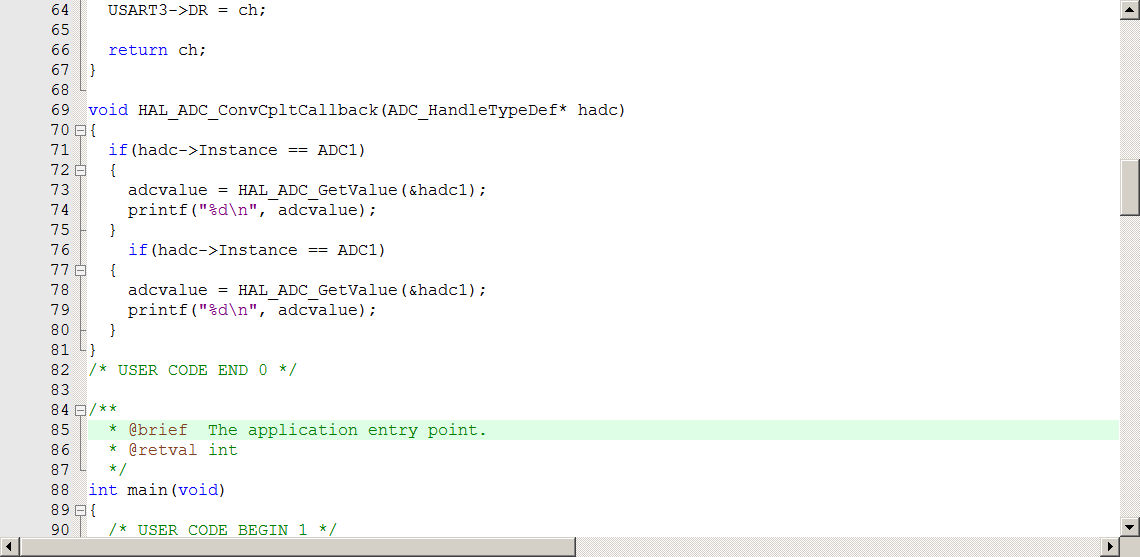

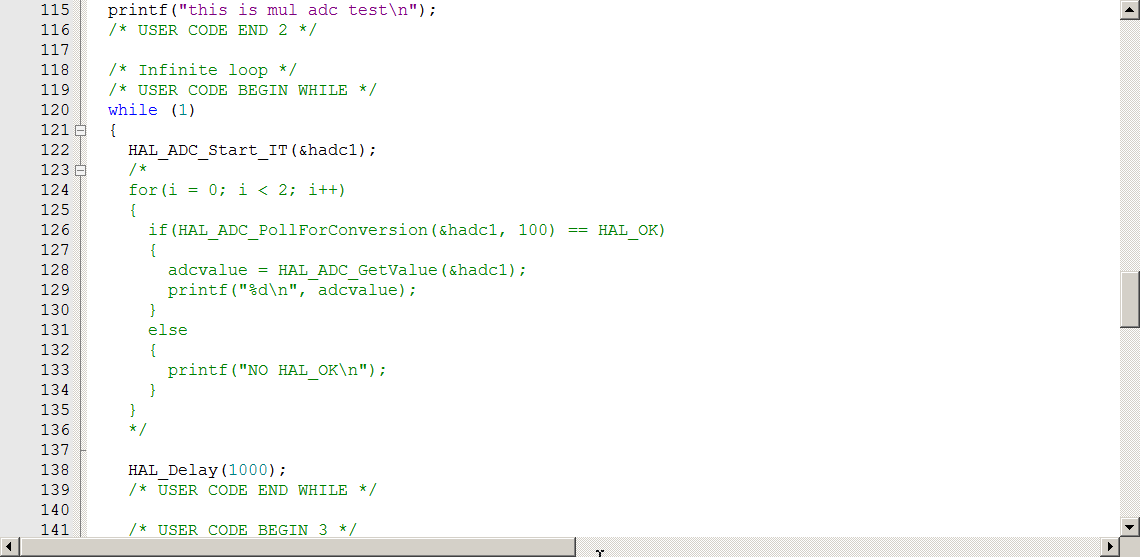

代码实现
