PCB板中模拟电路和数字电路共地和不共地的区别

本文详细介绍了PCB板中模拟电路和数字电路共地和不共地的区别。

为了大家看的明白...用ORCAD画了两个电路，一个是一个普通的三极管模拟放大电路，另一个是数字电路振荡器。

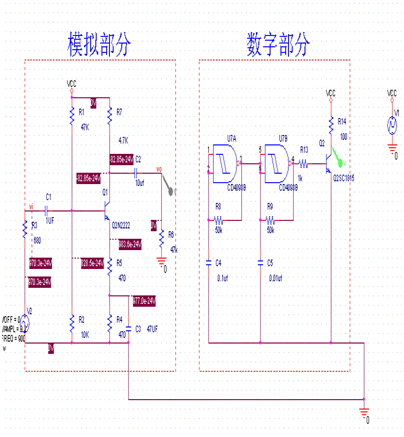

下面是一点接地时候两个电路的电路图

其实在原理图中没有必要把一点接地画成这样，只是为了大家看的更明白。.大家可以看的出来，左边是普通的放大电路，右边是一个振荡器。因为仿真时候数字电路部分的电流太小，所以后面接一级三极管。

下面是两个电路的波形图：

大家可以看的到这两个波形都十分好，没有失真。

红色的为三极管放大器放大时候的波形，绿色为振荡器波形，有人可能要问红色的为什么前一段波形不行？那是因为在ORCAD中模拟实际的电源，从没电到有电，是有一段时间的，所以前面一段波形很小。

大家可以看出一点接地，两个电路都没有影响，互相工作的都很正常。

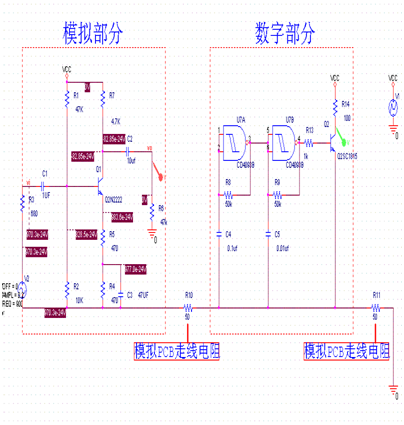

下面发的不是一点接地时候的电路图

这里面用两个电阻来代PCB上走线的电阻，有人肯定会说，这不是扯蛋吗，PCB上的电阻哪有这么大。50欧......哈哈！

在这里我为了大家看的更直观一些，所以用这么大。实际上是不会有这么大的，但相对于频率高的电路来说，有时候导线的阻抗远小于感抗！！！那就可能会产生这么大的电阻了，这里是数字电路接在后面。

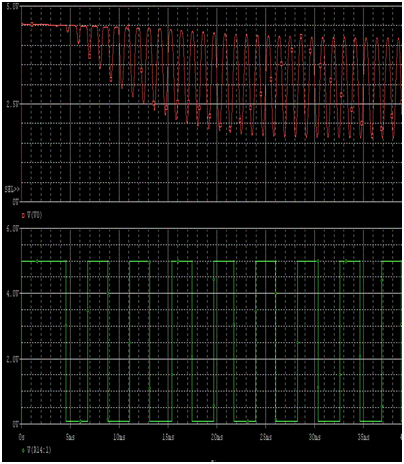

下面发的是两个电路的仿真波形，会不会和刚才一样没有干扰呢？

大家可以看到模拟电路的波形放大被干扰的不成样子了。

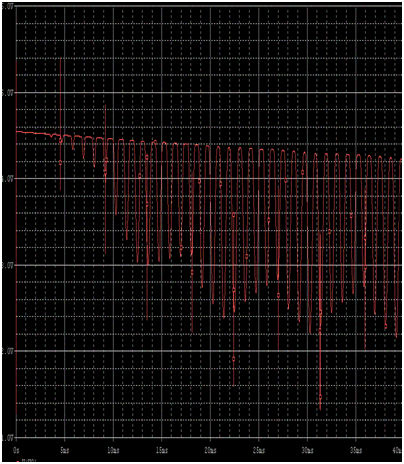

单独发一张模拟的波形图，如下。

这失真是惨不忍睹。

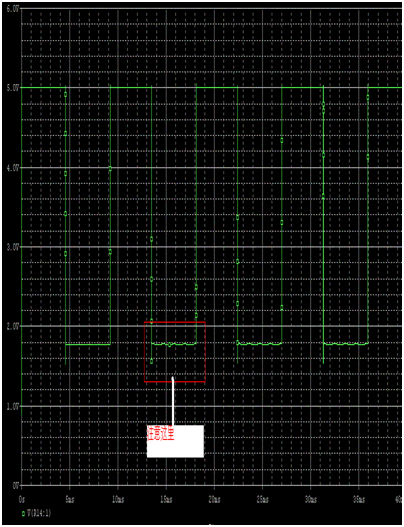

下面发数字的，由于数字的布在离电源近，被干扰的不是很严重。

大家可以看到数字电路还是被干扰了。

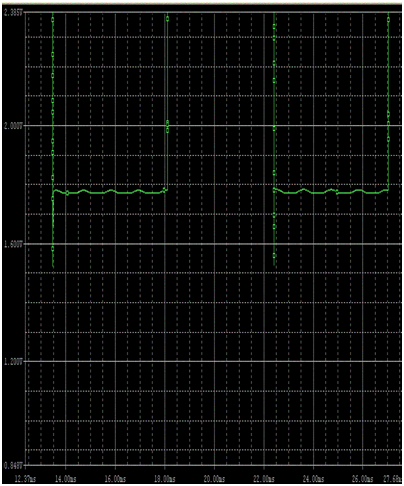

再发一个放大的图来大家看看，如下。

大家可以看看，被模拟干扰了吧？
