整流桥接线方法及接线图：

整流桥就是将整流管封在一个壳内了。分全桥和半桥。全桥是将连接好的桥式整流电路的四个二极管封在一起。半桥是将四个二极管桥式整流的一半封在一起，用两个半桥可组成一个桥式整流电路，一个半桥也可以组成变压器带中心抽头的全波整流电路，选择整流桥要考虑整流电路和工作电压。

整流桥作为一种功率元器件，非常广泛。应用于各种电源设备。其内部主要是由四个二极管组成的桥路来实现把输入的交流电压转化为输出的直流电压。

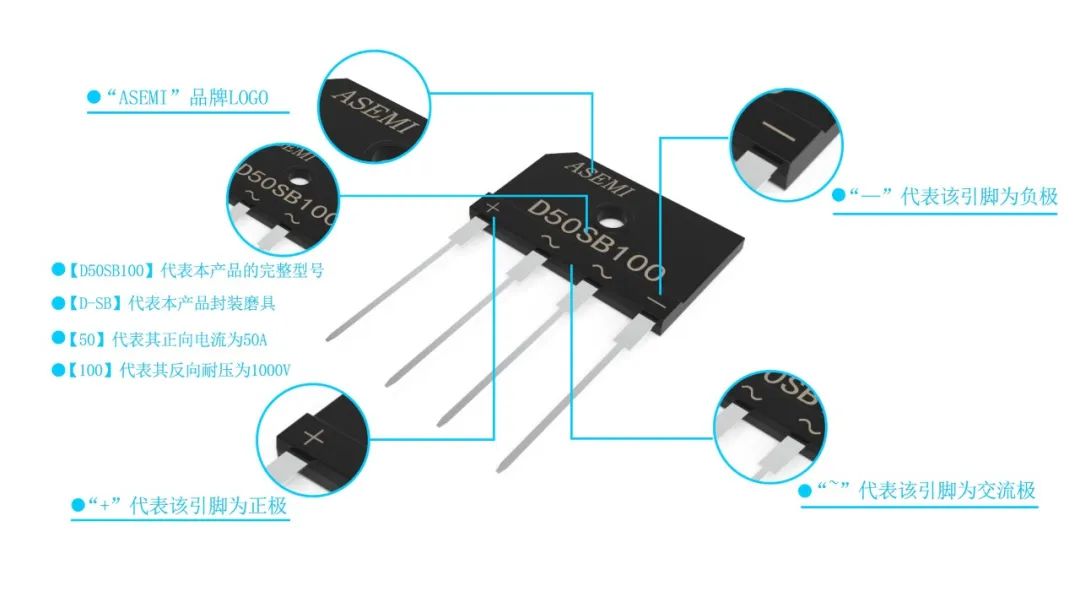

在整流桥的每个工作周期内，同一时间只有两个二极管进行工作，通过二极管的单向导通功能，把交流电转换成单向的直流脉动电压。桥内的四个主要发热元器件--二极管被分成两组分别放置在直流输出的引脚铜板上。在直流输出引脚铜板间有两块连接铜板，他们分别与输入引脚(交流输入导线)相连，形成我们在外观上看见的有四个对外连接引脚的全波整流桥。

由于该系列整流桥都是采用塑料封装结构，在上述的二极管、引脚铜板、连接铜板以及连接导线的周围充满了作为绝缘、导热的骨架填充物质一一环氧树脂。然而，环氧树脂的导热系数是比较低的(一般为0.35℃W/m，最高为2.5℃W/m)，因此整流桥的结--壳热阻一般都比较大(通常为1.0~10℃/W)。

通常情况下，在元器件的相关参数表里，生产厂家都会提供该器件在自然冷却情况下的结一环境的热阻(Ria)和当元器件自带一散热器，通过散热器进行器件冷却的结--壳热阻(Rjc)。

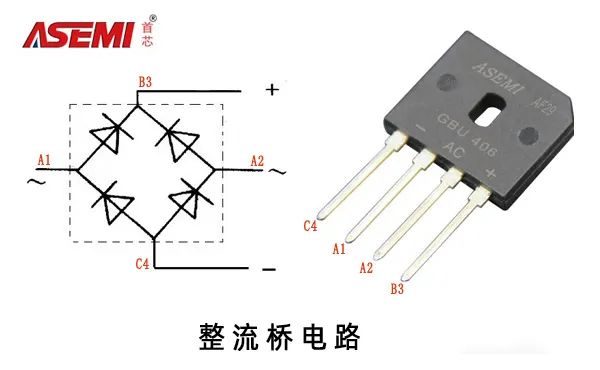

整流桥连接方法主要分两种情况来理解，一个是实物产品与电路图的对应方式。如上图所示:左侧为桥式整流电路内部结构图，B3作为整流正极输出，C4作为整流负极输出，A1与A2共同作为交流输入端。右侧为整流桥实物产品样式图，A1与A2集成在了中间位置，正负极在最外侧。实际运用中我们只需要将实物C4负极脚位对应连接电路图C4点，实物B3正极脚位与电路图 B3相连接。上诉方式即为整流桥实物产品与电路原理图的连接方式。

整流桥连接方式第二个则是对于实物产品在电路中的接法。一般来说现在大多数电路采用高压整流方式居多，下面我们就重点介绍下高压整流桥的电路接法。整流桥前端是交流220V输入，进入整流桥AC交流端，由正极直流输出连接负载用电器正极，经负载用电器负极连接整流桥负极形成回路，完成整个电源整流的路径。
