比较器误反转原因分析

1. 比较器误反转原因：

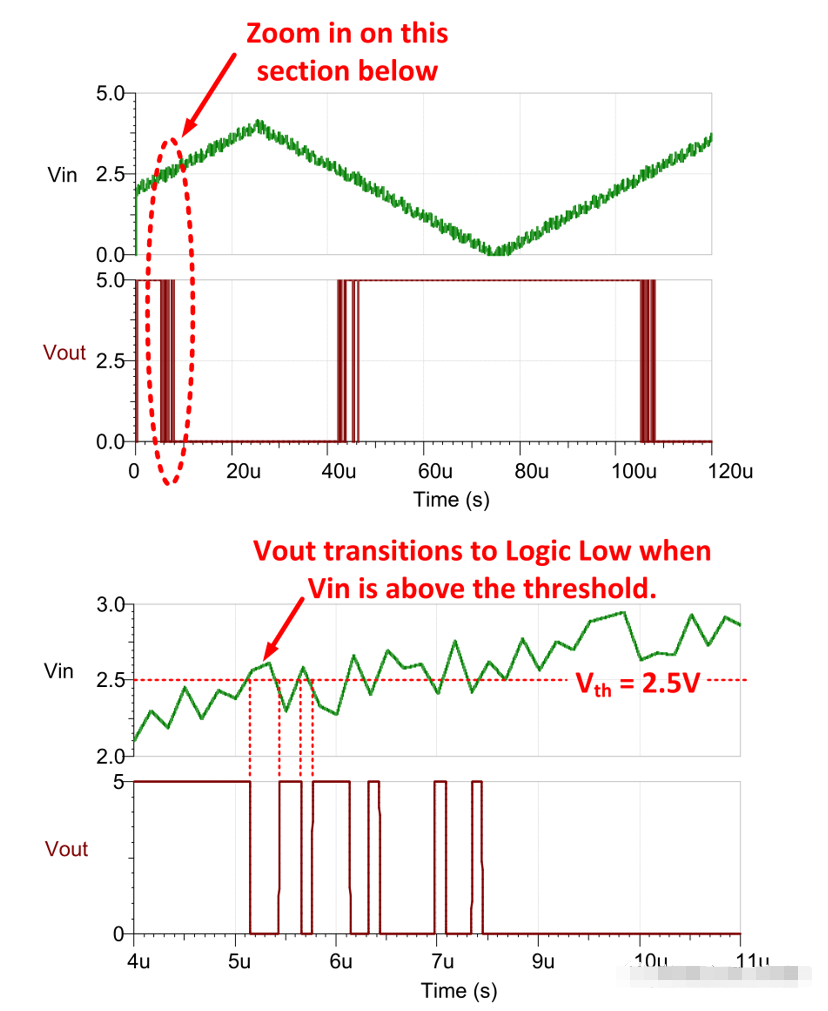

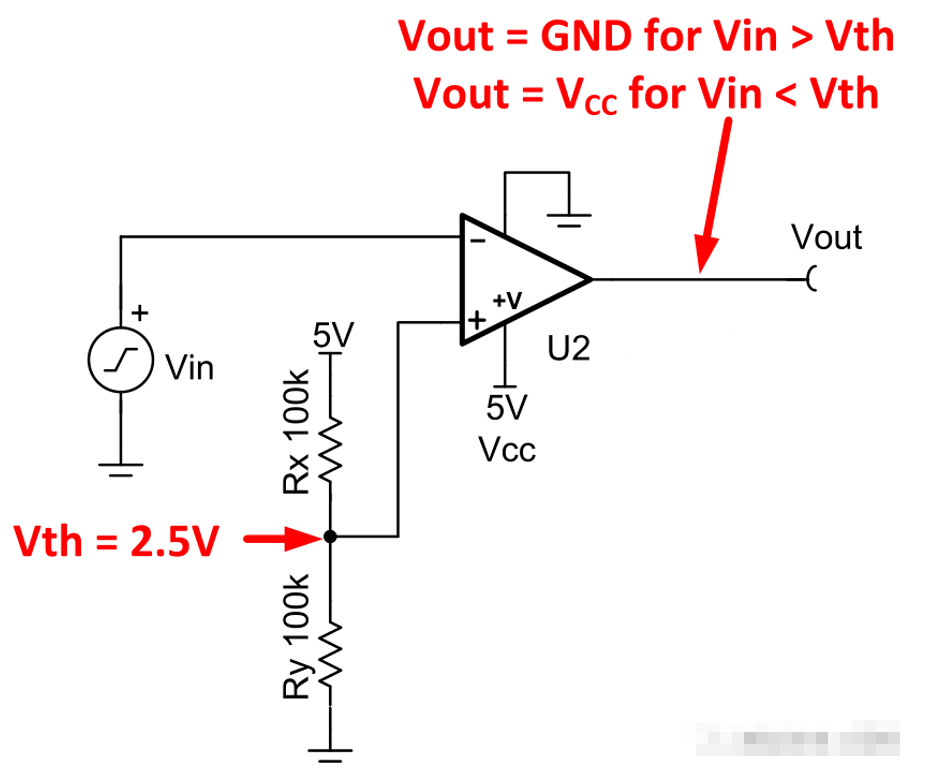

采用比较器直接对输入信号与参考电压进行比较，容易导致输出电平在比较点附近发生多次反转。这是因为比较器反应速度过快，放大输入信号后发现输入在比较点上下摆动，因此导致输出电平多次反转。比较器内部一般会有V Hysteresis ，常见5~10mV，但一般情况下，我们需要更大的阈值范围，设定上下限来设计输出是否应该动作。

2.比较器+迟滞：

一般比较器都应该加迟滞比较，输出通过电阻反馈到同相端，设置上下门限电平。

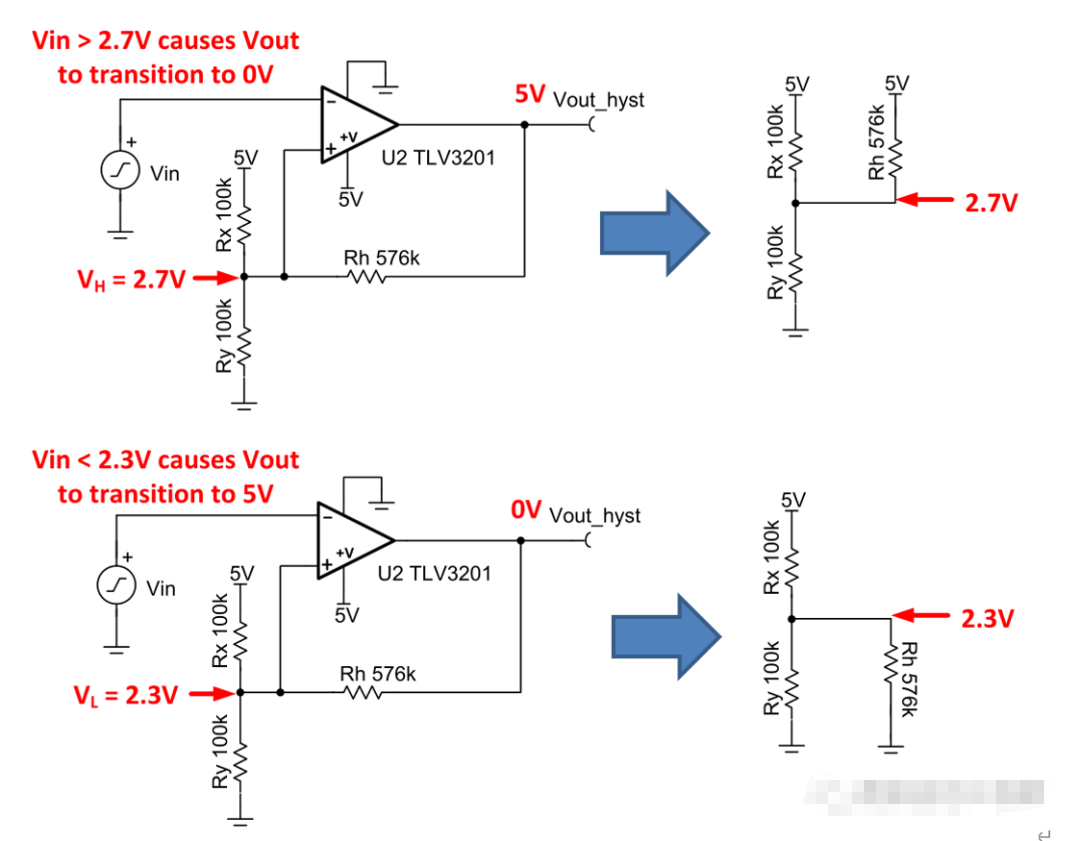

IN- ＜ IN+ ，VOUT 高，设置高门限 2.7V，当 IN- ＞ 2.7V ，输出低电平。IN- ＞ IN+ ，VOUT 低，设置低门限 2.3V，当 IN- ＜ 2.7V ，输出高电平。

3. 如何在现有（没加迟滞）比较器电路上调试？

如果忘记了加迟滞比较器，在现有的比较器进行改善，主要有两个思路可供参考：

a.增加输入信号速度，是的输入信号快速穿过比较点，减小输入信号在比较点摆动的情况，可以通过减少输入电路的延时环节-RC来加快输入信号斜率。

b.另一方面可以减小输出电平在短时间（即输入信号在比较点摆动的时间）内可反转能力，对于OD的比较器，可以增大上拉电阻和输出电容来增加反转时间。
