台式万用表和数字万用表使用

Agilent 33401A台式万用表前面板：

从前面板可以看到主功能区最左侧为电源按键，两排按键功能用于测量和设置。

FUNCTION部分：

Function部分共有5个按键，功能如下：
DC V：直流电压检测
AC V：交流电压检测
Ω 2W：2线测量电阻
Freq：测量频率
cont：蜂鸣测量通断

按键上方标了一排蓝字，也是相应按键的另外功能，通过按键Shift转换，例如按下Shift按键，再按DC V按键，则将功能切换为DC I，也就是直流电压测量切换为直流电流测量。

Function部分5个按键对应的另外功能：
DC I：直流电流测量
AC I：交流电流检测
Ω 4W：4线测量电阻
Period：测量周期
二极管标志：用于测量二极管开启电压

其中2线测量电阻和4线测量电阻接线数量不同，从字面意思可以理解，4线测量电阻相对于2线测量精度要高。

MATH部分：

dB单位按键：当测量值较小时使用，测量值前面有较多0时，可用该按键。
dBm单位按键：可测量功率大小，最大值和最小值

MENU部分：

<、>两个按键用于调整屏幕显示几位半，只是用于显示

RANGE部分：

在shift前提下：
三个按键用于真正切换几位半，分别为4位半、5位半和6位半精度。

不在shift前提下：
AUTO/MAN按键用于切换自动测量或者手动测量
上下两个按键用于调节单位大小，例如通过向下按键将V调整为mV

最后两个按键一个是Hold保持按键，另外一个是Shift转换按键。Hold保持按键将测量到不断跳变的数值固定。前面板左侧按键区介绍完毕，右侧主要是接线柱介绍：

右侧还有个按键，主要是进行前后面板的切换，当按键按下时，切换到后面板，反之前面板。红色接线柱表示正极，黑色接线柱表示公共端，也就是地，接线柱也有不同的功能，最右上方的和红色接线柱搭配公共接线柱，用于测量电压、电阻以及二极管，也给出了标注，同时连接左侧两个接线柱，一共4根线，两红接在一起，两黑接在一起，主要用于4线测量电阻值。右下角的红色接线柱搭配公共线主要用于测量电流。这款台式万用表型号老些，新型的还可测量电容，一般和测电压电阻和二极管共用一个孔，按Freq按键测量电容。

Agilent 33401A台式万用表后面板：

通过按键切换到后面板，后面板的接线柱和前面板的接线柱基本一致，主要有一个3A电流的保护保险，两个圆孔可接外部触发源，GPIB接口和RS232接口主要是连接上位机软件的（应该是），最后就是电源接口了，电源也可进行调节，我国使用220V电压，别的国家使用其它电压，可进行选择。

数字万用表使用：

测量电压电阻以及二极管，红色表笔插在最右侧，黑表笔接在公共地端，测量二极管将挡位拨到二极管标识处，正向测量显示电压，反向测量显示1，代表截止，并不是无穷大，说明二极管是好的，反向测量与正向测量结果基本一致，说明二极管已经击穿了，此挡位还可测量线路的通断。当测量电压和电阻时，将挡位拨到相应挡位即可，电压又分为直流挡，交流挡，在未知测量电压时，应选较大量程，在逐渐减小，在测量电阻时，应断电测量。

测量小电流时将红色表笔插在mA孔处，挡位拨在相应出进行测量即可，该接法还可对电容进行测量，挡位选在F挡。

测量大电流时将红色表笔插在20A孔处，进行测量即可。

数字万用表测三极管：

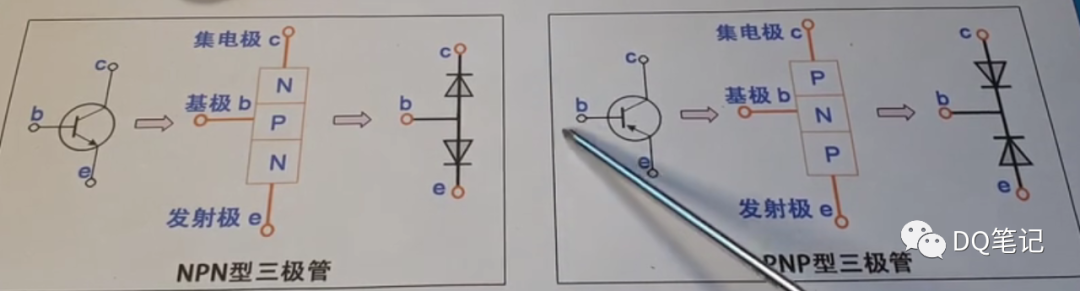

首先利用数字万用表的二极管挡位进行测量，分别两两测量引脚，根据下图所示，三极管等效二极管图，例如NPN三极管，红黑表笔随机测量两个引脚，当同时出现压降，且压降相同，红表笔一个引脚作为公共端测量了两次，则该引脚就是基极，另一种测量方法，是将三极管平面对着自己，红表笔随机测量中间的引脚，用黑表笔测另外两个引脚，都存在压降并且基本一致，证明三极管是NPN三极管，红表笔为基极，反之用黑表笔测中间引脚，红表笔测两端，同样有压降，则是PNP三极管，黑表笔为基极。知道了是NPN和PNP以及基极，如何判断发射极和集电极？

将数字万用表拨到hHE挡位，将三极管插在右上侧的对应孔中，例如NPN三极管，已知基极B，发射极和集电极无法分辨，直接插在NPN所对应的孔中，如果正好对应，则屏幕上会出现放大倍数，反之插反了，无视数，可正确找到发射极和集电极，以及放大倍数。
