如何绘制二极管的伏安特性曲线

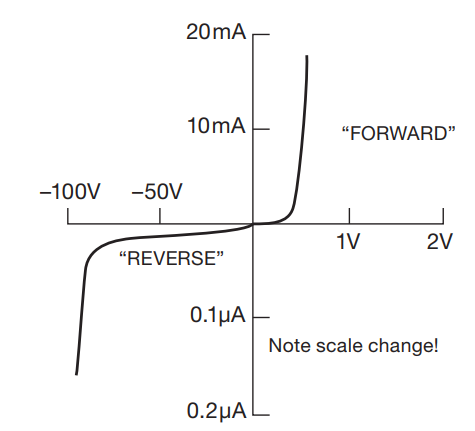

经常在教科书中看到类似于下图中的二级管伏安特性曲线：

本着 “纸上得来终觉浅，绝知此事要躬行” 的精神，我们今天绘制一条这样的曲线。

实验电路图如下：

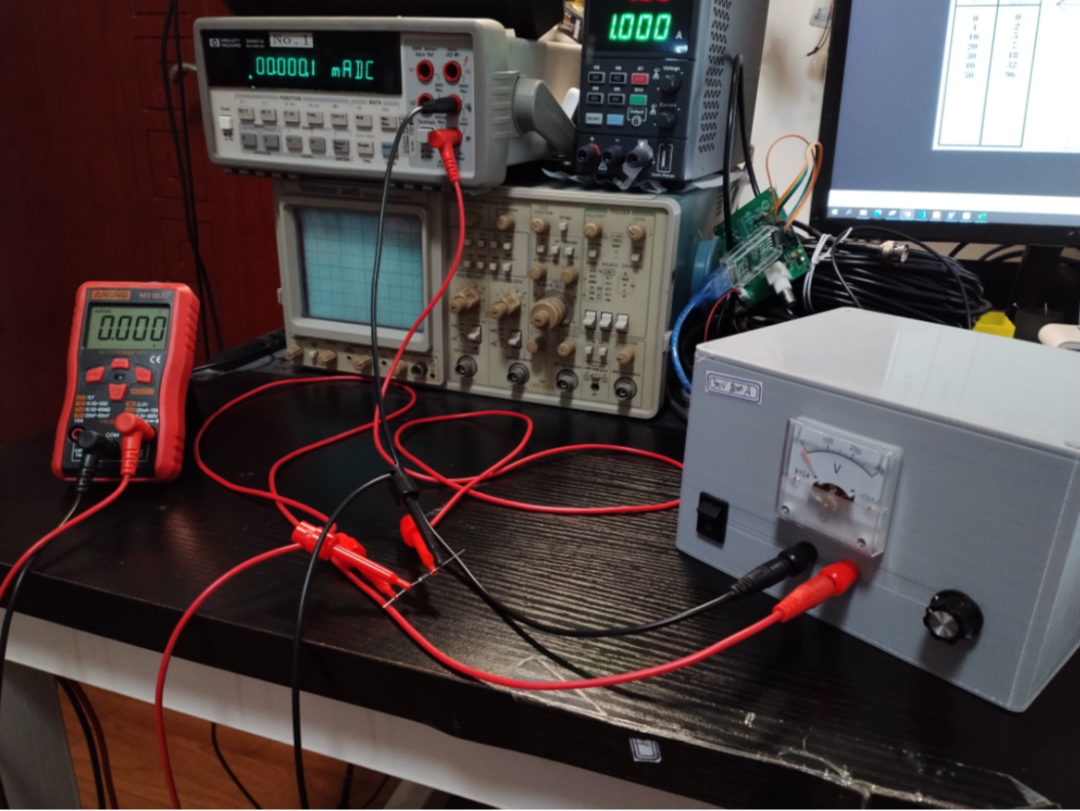

正向偏置使用普通的可调电源即可，实验场景如下：

反向偏置使用我自己制作的 300V 50mA 的可调电源：

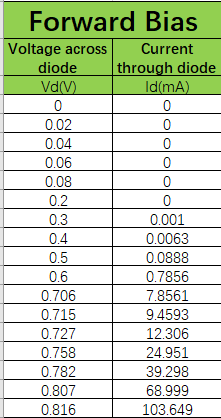

正向偏置时的实验数据如下：

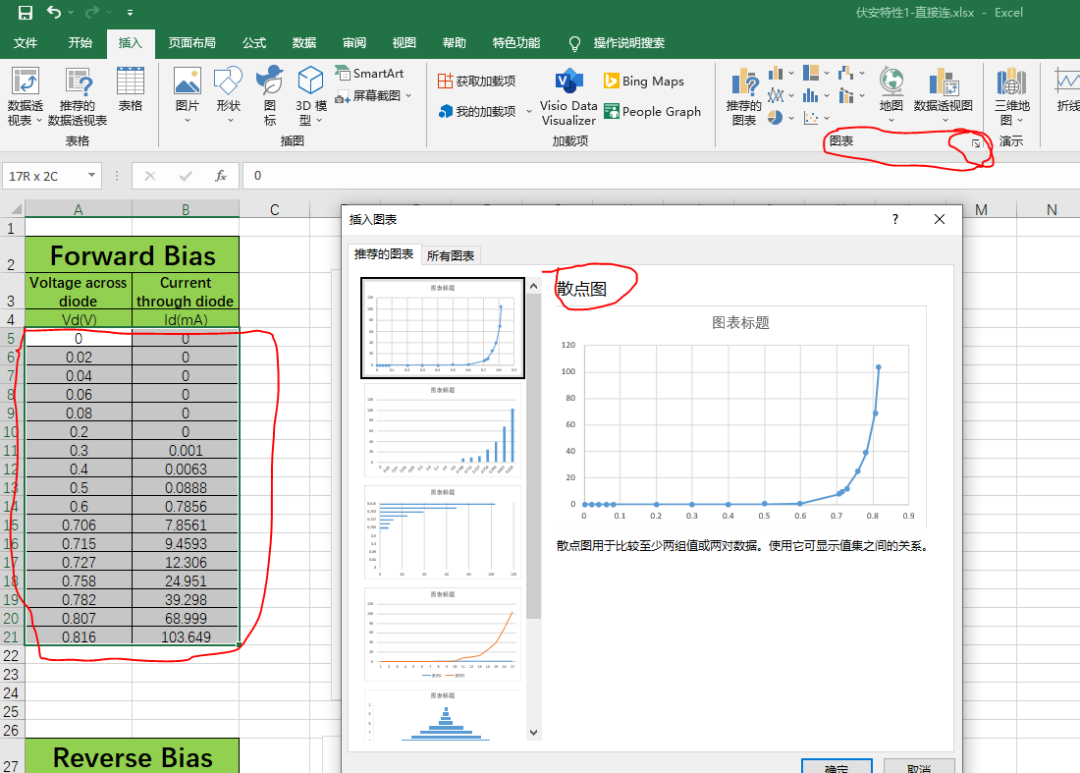

我们把数据填入到 Excel 表格中，选中所有的实验数据，然后选择 “插入” -> "图表" ，点击图表旁边的“推荐的图表”按钮，在打开的对话框中选择"散点图"，即可绘制出正向偏置伏安特性曲线图：

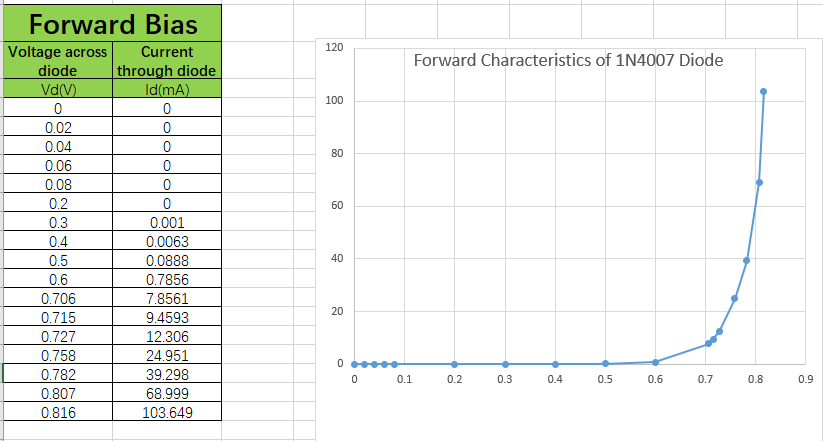

绘制出的正偏曲线图如下：

将电源反接，如法炮制可绘制出反向偏置伏安特性曲线：

注意：上图电流单位是 uA。

反向特性曲线不是曲线而是一条线性度很好的直线，我也不知道为啥，可能是由于电流表不够精确吧。
