如何利用DS1841对数电阻优化雪崩光电二极管偏置

本文介绍如何使用DS1841对数电阻上的三个外部电阻来调整APD偏置电路的输出范围。提供了一个电子表格，使调整过程变得容易。

APD 偏置电路

DS1841温控、NV、I2C、对数电阻包含一个7位对数可变电阻。DS1841与升压型DC-DC转换器配合使用，可调节施加于雪崩光电二极管（APD）的偏置电压。三个外部电阻（RSER、RTOP 和 RPAR）用于调整输出范围（图 1）。

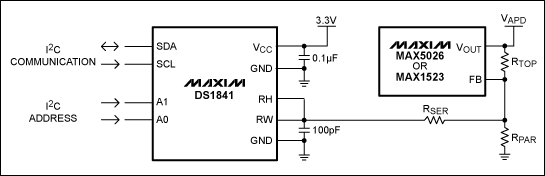

图1.APD偏置电路采用DS1841和升压DC-DC，此处为MAX5026或MAX1523。

调整 APD 偏置范围

DS1841 APD偏置范围调整（xls）电子表格可轻松调整APD偏置范围。电子表格有四个输入变量：RTOP、RSER、RPAR 和 VFB。输入这些电阻值后，电子表格计算四个输出：VAPD（最大值）、VAPD（最小值）、步长（最大值）、步长（平均值）。它还生成两个图形：APD 偏置与 DAC 代码、每步电压与 DAC 代码。图 2 中的界面显示了四个变量以及从那里输入的值生成的图形。表 1 定义了电子表格中使用的术语。

图2.电子表格界面包含用于数据输入的四个变量，显示在左上角。
