开环增益对运放电路的影响

理想运算放大器的开环增益是无穷大的，但是现实是残酷的，所有运放的开环增益都不是无穷大，它是一个有限的值，下图是运放OPA333的开环增益：

需要注意两点：一是同一型号的运放不同个体之间开环增益是不相同的，如OPA333最低106dB，典型值是130dB；二是开环增益会随温度变化而变化，当然是变差了。

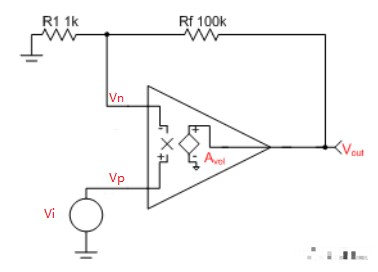

下面研究开环增益对运放电路的影响，先看放大倍数为101倍的同相放大电路：

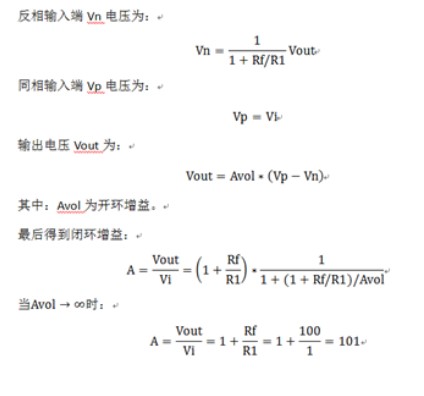

现在的情况是Avol并不是无穷大，我们考虑下面三种情况，看看Avol不是无穷大时，Avol对闭环增益的影响：

以看到，Avol越大，放大倍数越接近101倍，这就是为什么我们要选择高开环增益运放的原因，低开环增益的运放是不适合高精度的应用，下面举例说明。

比如我们要将10mV的信号，放大101倍，理论计算：

但是选择了开环增益为80dB的运放，实际输出为：

如果选择参考电压3.3V，16bit的ADC，则：

选择开环增益80dB的运放，产生的误差为：

200LSB对一个16位的ADC来说，已经是很大的误差了，所以低开环增益的运放，不适合高精度的设计，切记！
