MAX2371中频AGC放大器，频率为220MHz

一般描述

MAX2371为低噪声放大器（LNA）IC，设计用于极低中频接收器应用。LNA具有开关衰减器和自动增益控制（AGC），旨在用作低噪声增益级。在这两个特性之间，该器件提供超过 65dB 的增益控制范围。LNA具有可选的电流模式。当选择高电流模式时，IC将以最大增益、IP3和低噪声系数工作。当不需要峰值性能时，低电流模式会略微降低上述参数，同时降低电流消耗。

虽然MAX2371在其数据资料中规定工作在136至174 MHz，但该器件在其他频率下也能正常工作。本笔记中的数据记录了 220MHz 时的性能。在此替代频率下使用MAX2371所需的唯一变化是更新输入和输出匹配网络的元件值。所用值在本笔记末尾的MAX2371评估原理图和BOM中表示。

测试设置

测试条件：
1） Vcc = 2.85 V
2） 频率 = 220 MHz
3） 输入功率 = -30 dBm
4） 双音间距 = 625 kHz
5） RF_ATTN = 低
6） LNA_I = 高

测试设置图：

图1.用于评估MAX2371的LNA测试设置示意图。

测量结果

增益， IIP3， P1dB

在控制电压和温度范围内测量MAX3的IIP1、P2371dB和增益，以显示所有工作条件。测试了三种温度（-10°C、+25°C、+70°C）以及8个AGC电压。结果如下图所示。

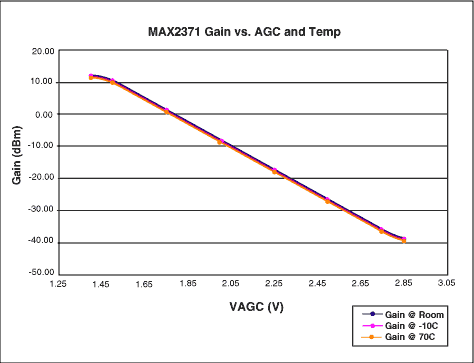

图2.向下倾斜的曲线集显示增益随温度的变化小于0.3dB。

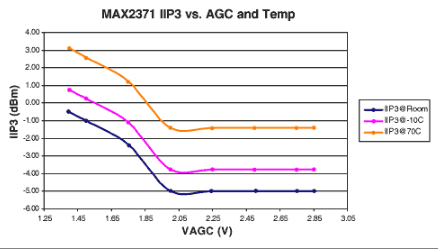

图3.IIP3在整个温度范围内的方差约为3.5dB。

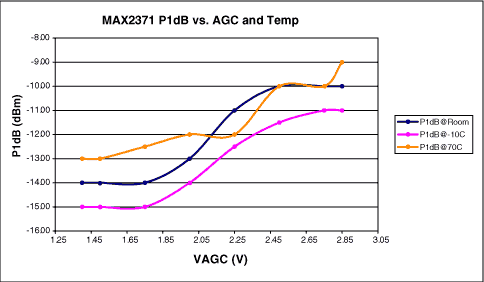

图4.输入 P1dB 在整个温度范围内变化小于 2dB。

MAX2371 IF放大器电路S11和电路S22

S11和S22根据控制电压进行测量。结果如下图所示。输入和输出分别使用单部分L-C匹配匹配到50欧姆。

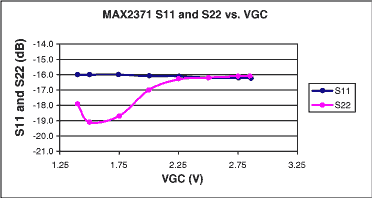

图5.S11 和 S22 在 VGC 范围内的方差。

结论

对MAX2371的这项研究说明了其在220MHz频率下作为LNA的有效性和可行性。该 IC 提供良好的噪声系数和低电流消耗，同时提供宽增益范围。
