SiC开发板搭建简易Buck电路拓扑

这篇文章来源于电子发烧友网 网友李**

今天主要对评估板进行了Buck拓扑的实现，通过评估板半桥的结构，搭建Buck降压电路。Buck电路的拓扑结构如下。

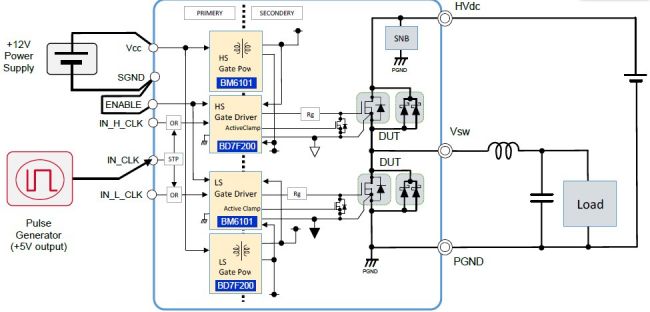

Buck电路拓扑

电路的主要拓扑解释如下。在电路的输入端HVdc输入高电平，SiC Mosfet管的导通关断来控制Vsw的输出，当上管导通，下管关闭时，对电容进行充电，电压上升，当上官关闭，下管导通，电容放电，维持电压。通过这个原理我们就可以实现由高电平到低电平的电平转换。

因此，总结一下，准备的条件如下：

1 HVdc 输入高电压；

2 12V 控制电压；

3 PWM控制脉冲；

4 由电感和电容组成的拓扑；

为此，个人准备了一个电感和几个电容，外观如下

到这里，元件到位，开始合体，搭建测试环境如下：

按照先弱电后强电的安全规则，线上电12V控制电，后输入电压48V，由于开关频率使用了2KHz的频率，电感器开始刺耳的啸叫起来，听声知频率，控制到驱动正常工作，观测波形，采用了60%的占空比，输出29V电压。

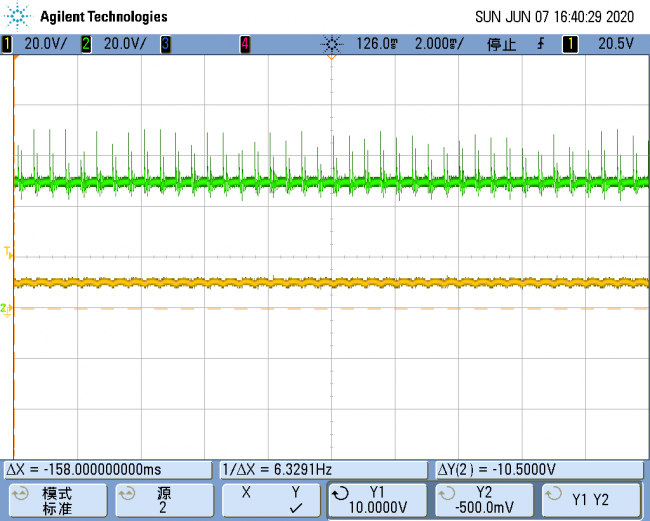

进一步观测启动瞬间，伴随开关电压充放电的过程，电路实现电压的稳步上升，在29V左右进入稳态，启动耗时158mS。

进一步调节占空比至20%，可以改变输出电压，测得稳态电压为10V。

本次测试实现了简易的BUCK电路，不得不说这块评估板真的是块神器，还值得花功夫好好用用。
