FP6291+FP8102：充电型桌面迷你台式风扇方案

一、产品描述

1.产品特性

FP6291是一款异步内置MOS管升压恒压芯片，与肖特基和电感形成回路组成升压架构；

工作电压2.6-5.5V，可适用已单节电池和5V供电升压；

恒压基准（VFB）为0.6V±2%，误差小提高输出的准确度；

输入限流（OC）可调为0.5-2.5A，可根据需求改电阻值调整限流点。

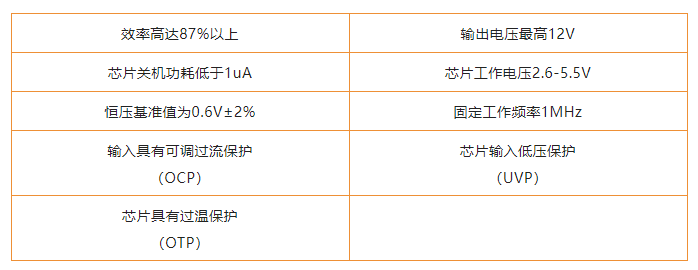

2.技术规格

二、产品架构

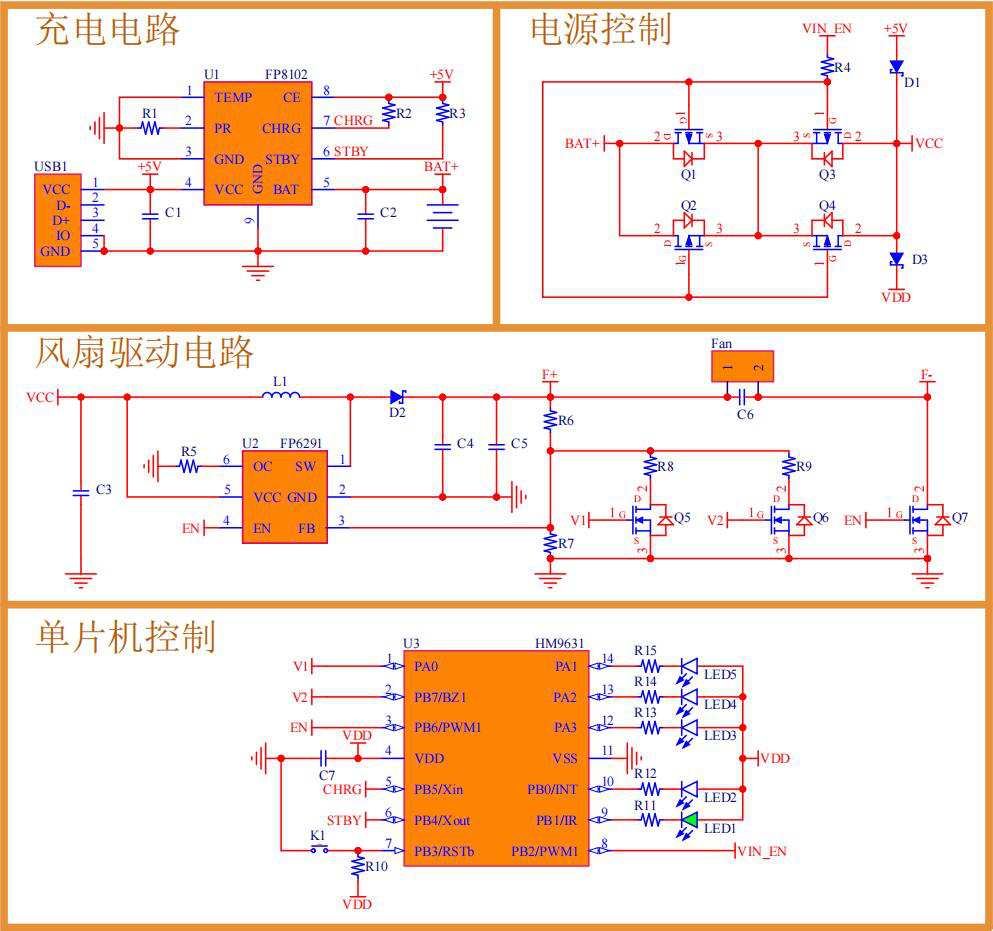

三、应用电路图

主板图片

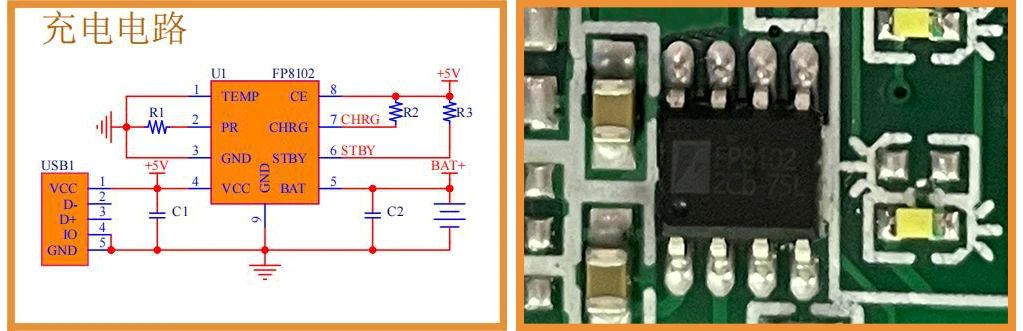

充电电路

风扇驱动电路

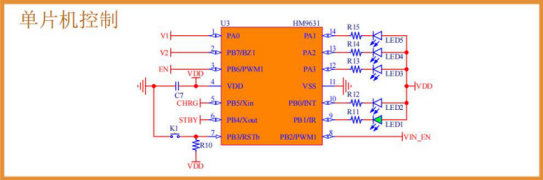

单片机控制
