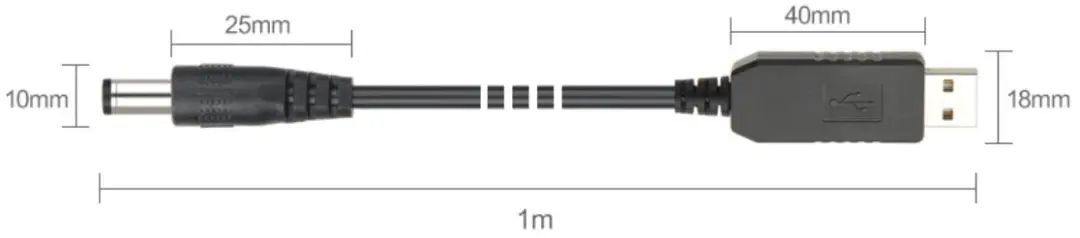

FP6291方案：USB升压充电线

一、方案描述

1.芯片概述

FP6291是一款异步内置MOS管升压恒压芯片，与外部肖特基和电感形成回路组成升压架构;工作电压2.6-5.5V，可适用已单节电池和5V供电升压;恒压基准(VFB)为0.6V±2%，误差小提高输出的准确度;输入限流(OC)可调为0.5-2.5A，可根据需求改电阻值调整限流点。

2.方案特点

效率高达87%以上

输出电压最高12V

低功耗，芯片关机功耗低于1uA

芯片工作电压2.6-5.5V

恒压基准值为0.6V±2%

固定工作频率1MHz

芯片输入具有可调过流保护(OCP)

芯片输入低压保护(UVP)11

芯片具有过温保护(OTP)

二、应用领域

• 应急领域：路由器应急供电

• 9V供电：给各种9V设备提供供电和充电

• 12V供电：给各种12V设备提供供电和充电

三、应用电路图

电路详情

升压充电电路：

FP6291将USB输入的5V电压升压到9V或13V到DC头，DC头给电池进行充电；

FP6291带有OC限流功能，限制充电电流。

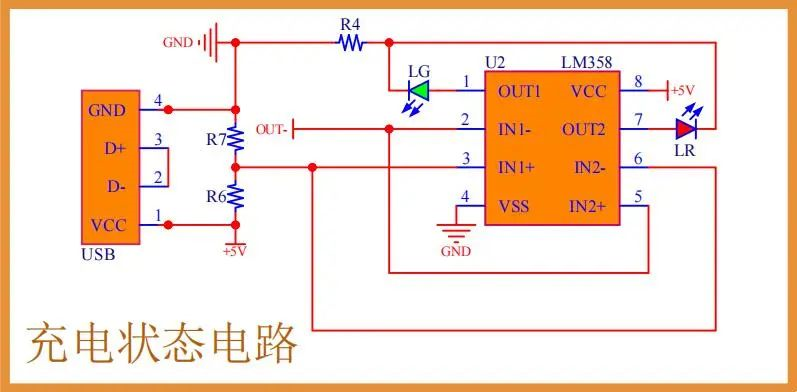

充电状态电路：

LM358通过输出R8电阻检测电压与输入电压进行比较输出显示充电状态。

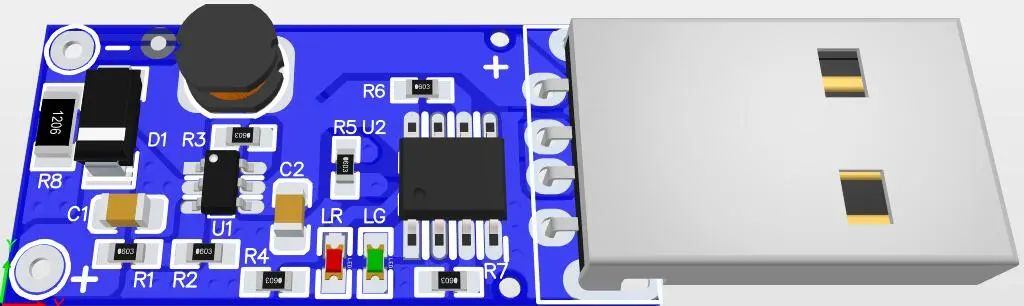

PCB
