国芯思辰|国产FRAM PB85RS2MC和Flash混合存储方案的氨

氨气检测仪可以快速测定在工业燃烧、农业养殖以及日常生活中氨气浓度，检测仪提供的数据，包括多采样点的氨气浓度值、采样通道和时间报警信息以及检测仪系统自身的参数信息等。

如何记录更准确全面的信息，以及如何在恶劣环境中长时间保存数据，为查找分析记录提供准确的数据，成为氨气检测仪的关键技术，具体来说就是要求仪器的数据存储系统具有访问速度快、读写次数多、容量大、存储器工作稳定的特点。基于这些特点，本文介绍了基于国产铁电存储器PB85RS2MC和Flash混合的数据存储方案。

铁电存储器PB85RS2MC芯片性能特点如下：

1、PB85RS2MC支持SPI串行接口，最大25MHz工作频率，可满足主控芯片快速通信需求；

2、采用SOP8小封装，节省PCB板设计空间，便于布局；

3、任何扇区编程擦除周期典型值达100万次，数据保留年限典型值25年，可充分满足产品可靠性要求；

4、最大功耗为5mA，最大待机电流仅仅10μA，可有效降低功耗，延长检测仪电池使用时间；

5、PB85RS128配置为16,384×8位，通过铁电工艺和硅栅CMOS工艺技术形成非易失性存储单元，和SRAM不同，该芯片不需要电池就可以保持数据，有效提高数据的安全性。

6、PB85RS128的工作电压为2.7V至3.6V，待机功耗仅有7μA，完全满足系统低功耗需求，而且工作环境温度范围是-40℃至85℃，在更多场景下使用也能保证数据读写的的稳定性。

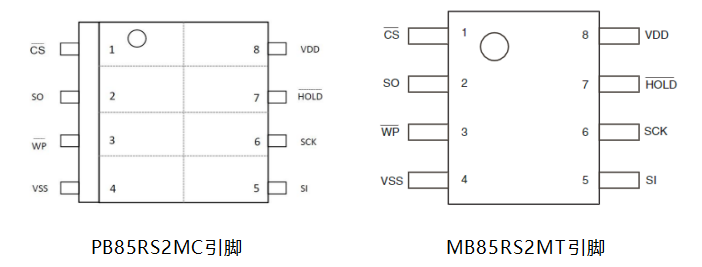

7、兼容MB85RS2MT（富士通）和FM25V20A（赛普拉斯）

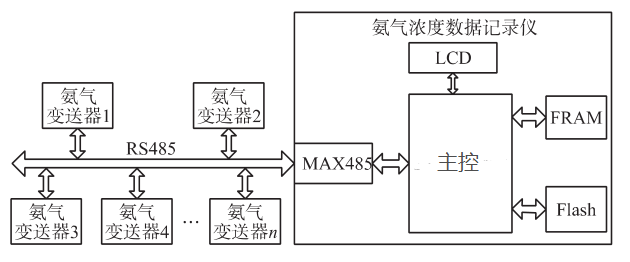

在本系统的铁电存储器和Fash混合结构存储结构中，铁电存储器用于存储系统改写频繁的实时浓度数据，短时间的报警记录信息，以及报警阈值和通信配置等系统参数，确保需要频繁读写或者快速调用的数据存储在铁电存储器中。

Flash作为大容量存储介质，读写次数有限不能频繁读写主要用来存储铁电存储器中转存过来的历史数据和报警记录。只有当铁电存储器中相应的浓度数据和报警记录缓存区满时才执行转存操作，避免每次更新数据都对Fash执行一次擦写操作。

注：如涉及作品版权问题，请联系删除。
