ECP5701:TypeC PD取电,SINK,诱骗,受电芯片的作用

前言

USB PD是目前较为主流的快充协议，随着USB PD3.1的发布，输送功率最高可达240W。随着USB Type-C接口的普及，大多数电子产品开始使用Type-C接口进行电力传输，提及Type-C接口往往会和USB PD快充联想在一起。其中Type-C是一种新的接口规范，而USB PD是一种快速充电协议，因为Type-C接口带有专用的通讯线CC（channel configure）可以用于传输USB PD协议，所以经常会把USB PD和Type-C划分在一起，其实两者有本质的区别。

一、什么是PD快充？

由上图可以看出USB PD通讯就是Host（Source）和Power Brick（Sink）之间的数据交互。

1、当Sink接入后（主机检测到5.1K下拉电阻的接入），主机（Source）将在100ms~200ms内会发送Source Cap（包含可提供电压档位的PDO）。

2、设备接收到主机发来的消息时会回复Good CRC进行响应，并在24ms内回复Request（请求需要的电压电流）。

3、主机收到设备发来的Request会回复Good CRC进行响应，并检测自身PDO是否支持设备Request，支持：会在24ms内回复Accept，不支持：回复Reject。

4、设备接收到主机发来的Accept/Reject，都会回复Good CRC进行响应。

5、主机若是支持设备请求，将会在450ms进行调压，调压完成后发送PS_RDY，然后等待设备回复Good CRC进行响应。

二、ECP5701受电芯片的作用

1.提供升压

ECP5701系列单芯片支持 PD3.0/2.0等升压快充协议，提供单电阻配置方式和电平配置方式来请求电压档位。

2.自适应功能。

总结

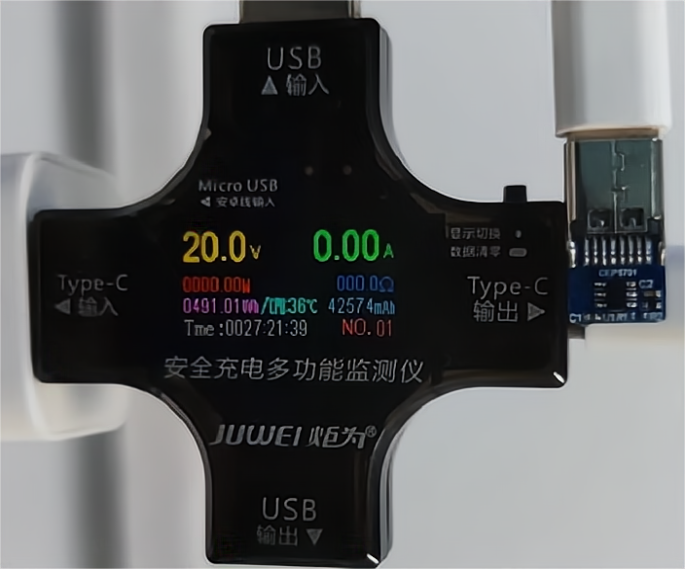

ECP5701 做为受电端诱骗取电sink芯片，可广泛应用在带锂电的终端设备上，例如电动工具，照明灯具，音箱设备，摄影设备，筋膜枪小家电等，可以向符合type-c 协议的电源请求最大或指定电压，例如PD充电器能支持5V,9V,12V,15V,20V充电，配有ECP5701电路的设备，则可以从适配器获取5V9V12V,15V,20V电压讯号，从而实现快速充电功能。
