如何测量单相功率和三相功率呢？

在电力系统中，功率是一个重要的参数。它表示了电能的传输和使用情况。根据电路的不同，功率可以分为单相功率和三相功率。

电路功率用功率表测量，功率表(又称为瓦特表)是一种电动式仪表，其中电流线圈与负载串联(具有两个电流线圈，可串联或并联，以便得到两个电流量程)，而电压线圈与电源并联，电流线圈和电压线圈的同名端(标有*号端)必须连在一起。

一、单相功率的测量

单相功率是指只有一个电压和一个电流的电路中的功率。测量单相功率的方法有以下几种：

1.使用功率计：功率计是一种专门用于测量功率的仪器，可以直接读取功率值。使用时，将功率计的两个输入端分别连接到电路的电压和电流上，即可得到功率值。

2.使用万用表：万用表也可以用于测量功率，但需要先计算出功率值。方法是将万用表设置为电流或电压模式，分别测量电路的电流和电压，然后将这两个值相乘，得到功率值。需要注意的是，这种方法只适用于低功率电路，因为高功率电路可能会损坏万用表。

3.使用示波器：示波器可以显示电压和电流随时间的变化情况，通过观察波形，可以估算出功率值。具体方法是将示波器的X轴设置为时间，Y轴设置为电压或电流，然后观察波形的高度和宽度。波形的高度表示电压或电流的大小，波形的宽度表示时间的长短。通过计算波形的高度和宽度的乘积，可以得到功率值。

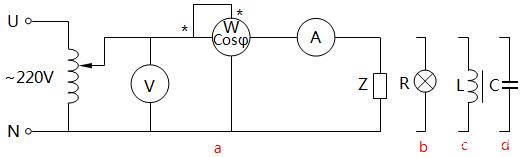

单相功率的测量如图1所示是单相电路功率测量电路，功率表W由电压和电流线圈组成，电流线圈与电流表串联，而后与负载Z连接；电压线圈与负载并联，二线圈同名端相连后与电源正端连接。

图1 单相电路功率的测量电路接通电源后，功率表显示负载功率，开关置于cosφ处，则可测量负载的功率因数。电路中有电压表和电流表，可同时测量电压和电流。

二、三相功率的测量

三相功率是指有三个电压和三个电流的电路中的功率。测量三相功率的方法有以下几种：

1.使用三相功率计：三相功率计是一种专门用于测量三相功率的仪器，可以直接读取三相功率值。使用时，将三相功率计的三个输入端分别连接到电路的三个电压和三个电流上，即可得到三相功率值。

2.使用三相万用表：三相万用表也可以用于测量三相功率，但需要先计算出三相功率值。方法是将三相万用表设置为电流或电压模式，分别测量电路的三个电流和三个电压，然后将这三个值相乘，得到三相功率值。需要注意的是，这种方法只适用于低功率电路，因为高功率电路可能会损坏万用表。

3.使用示波器：示波器可以显示电压和电流随时间的变化情况，通过观察波形，可以估算出三相功率值。具体方法是将示波器的X轴设置为时间，Y轴设置为电压或电流，然后观察波形的高度和宽度。波形的高度表示电压或电流的大小，波形的宽度表示时间的长短。通过计算波形的高度和宽度的乘积，可以得到三相功率值。

三、负载的功率因数测量

负载的功率因数是指负载中有功功率与视在功率之比。测量负载的功率因数的方法有以下几种：

1.使用功率因数计：功率因数计是一种专门用于测量负载的功率因数的仪器，可以直接读取负载的功率因数值。使用时，将功率因数计的两个输入端分别连接到电路的电压和电流上，即可得到负载的功率因数值。

2.使用万用表：万用表也可以用于测量负载的功率因数，但需要先计算出负载的功率因数值。方法是将万用表设置为电流或电压模式，分别测量电路的电流和电压，然后将这两个值相除，得到视在功率值；再将视在功率值除以有功功率值（可以通过前面介绍的方法得到），得到负载的功率因数值。需要注意的是，这种方法只适用于低功率电路，因为高功率电路可能会损坏万用表。

图5 功率因数的测量在图5a电路中，负载的有功功率P=U×I×cosφ，其中cosφ为功率因数，功率因数角为
