TP1000多路数据记录仪产品概述

一、用户的功能需求

关于钢轨胶接生产温控装置的技术要求

1.温度控制仪需要满足8路通道,测量温度范围0~300℃;测量误差±0.5℃

2、满足对8通道温度信号的实时采集,显示温度曲线,记录温度曲线以及测量温度数据的存储功能

3、实现对7路胶接烤箱(4KW)控制功能,采取可控硅或固态接触器控制功能。满足恒温控制,控温精度:±1℃

4、实现对1路夹板烤箱(18 KW)控制功能,采取可控硅或固态接触器控制功能。满足恒温控制,控温精度:±1C

5、实现对胶接工艺温度的自动设定功能

1)加温到110℃,时间50min停止加热、待机

2)手工启动,加温200℃,时间50min;停止加热、待机

3)手工启动,加温210℃--240℃,时间120min

4)自动降温至180℃,恒温 80min。停机

5)以上的温度、时间可自由设定,温度设定范围:0~300℃

时间:可选择从起始加热时刻至结束时刻;也可选择从到达工艺温度时刻至结束时刻。

二、系统组成

整个监测系统主要由两大部分组成：

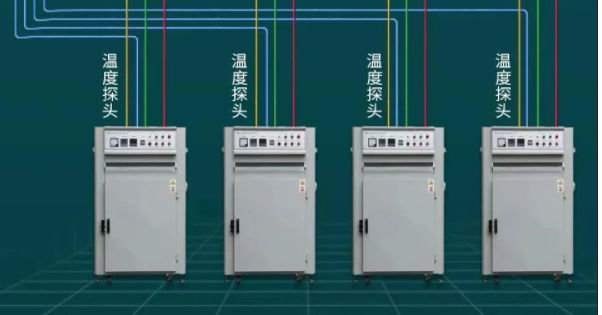

第一部分为数据采集层：它主要由温度传感器(K型热电偶)+温度数据采集模块组成(TP1708P)，主要采集各个烤箱内部温度，接到TP1000无纸记录仪统一采集显示数值/曲线/棒图/历史报警等界面，以及储存所有数据，便于分析数据。

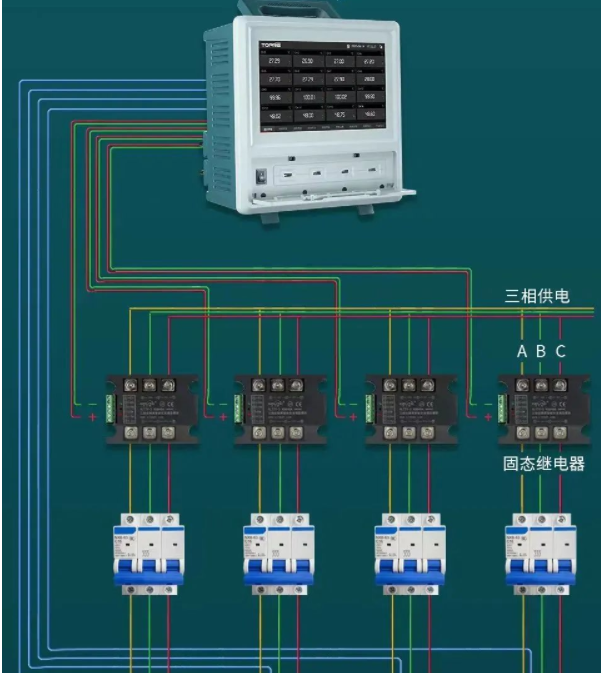

第二部分为控制层：这一部分为PID调节器与固态继电器完成实现：这里将温度探头探测到的温度值与仪器内设定的温度值作对比计算，直到烤箱温度值达到设定的温度值，按设定的时间停止加热待机或者继续恒温，按设定进程方法进行控温。

TP1000无纸记录仪记录仪可与上位机软件通讯：可以实现实时数据的数值、曲线、棒图显示;通讯后的历史数据可查询，并且可以导出历史数据或打印历史曲线等等一系列的功能，有效的及时读取现场数据做专业数据分析。
