说一下PT100、PT1000电桥测温方案

今天说一下PT100、PT1000测温方案，我们采用的是电桥测温方案，该方案的好处是对对于PT100、PT1000的负载电源品质要求不高，因为是采用电桥测温方式，最后换算PT100的阻值时，通过换算关系可以把电桥两端的压差给抵消掉。

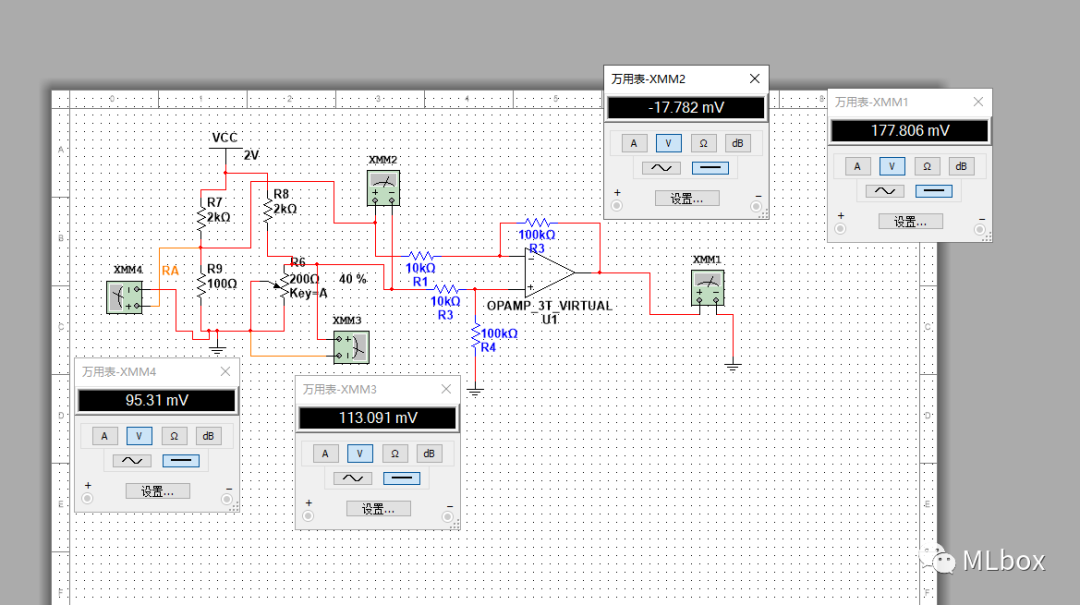

当然这种测温方式也有缺点，参考电阻选择不合适时会出现负数，对于一个的ADC来说这是一个灾难，如下图所示：

我们通过分别测量R9 和R6的对地电压，然后将两者的电压做差输入到运放U1中，经过运放U1放大10倍后，输入到ADC进行测量，可以发现当R6的电阻小于100Ω时，R6处的电压会低于R9的电压，运放输出的电压会是负数，这种情况下大部分的ADC读取的ADC值会异常，所以这种电路测量温度是有一个范围值的，该值的范围有R9的阻值大小决定。

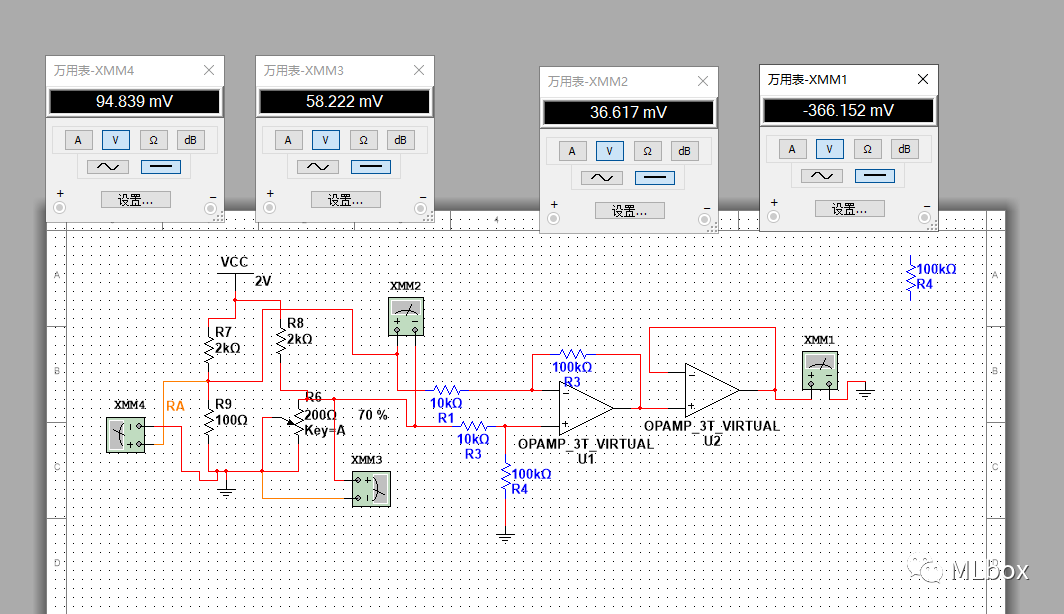

推荐加一个跟随电路，用于缓冲，减小波动，如下图所示：

对比可以看到上下两个电路万用表1的数值显示出现正负数，为了修正这种错误，我们实际推荐采用恒流源的方式来进行PT100或者PT1000的测温方案。
