如何用万用表确定三极管的种类和3个极性呢？

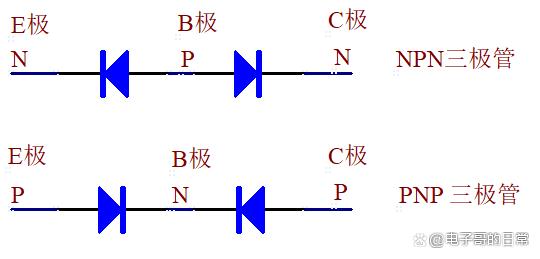

三极管种类大致分2种，一种NPN型三极管，另外一种为PNP三极管。三极管由2个PN结组成。因此，我们可以将三极管看作由2个二极管组成。通过下图可以知道，三极管的公共端为B极（基极）。

下面我们来说说测量的方法：

我们知道用万用表测量二极管时，需要将万用表调到二极管档，然后测量二极管的两个引脚，当万用表有读数时（0.5V左右），红表笔测量的引脚为阳极（P端），黑表笔测量的阴极（N端）。同理，我们也可以用万用表，确定三极管的类型（NPN、PNP）和3个引脚（B、C、E）。

NPN三极管，阳极是B极（基极），阴极是C极和E极。

PNP三极管，阴极是B端（基极），阳极是C极和E极。

无论NPN三极管，还是PNP三极管，公共端都是B极（基极） 。

把万用表调到二极管档位，用万用表测量三极管任意的2个引脚，如果有读数，其中一个引脚为B极（基极）。

万用表的红表笔不动，黑表笔去测剩下的那个引脚，如果有读数。表明这个三极管是NPN三极管，同时可以确定红表笔测量引脚为B极（基极）。

同理，当万用表测量三极管其中2个引脚有读数时，黑表笔不动，红表笔去测量剩下的那个引脚，如果有读数，说明是PNP三极管，黑表笔测量的引脚为B极（基极）。

在确定B极（基极）后，测量B极（基极）与另外2个引脚（E极和C极），读数大的为E极，小的为C极。

下面实际测量2个三级管，一个NPN，一个PNP。

手头上有一个S9013的NPN三极管，通过万用表测量B极和C极，它们之间的电压为0.748V，测量B极和E极，它们之间的电压为0.750V。

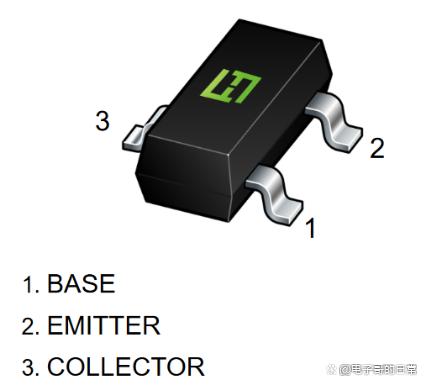

测量另外一个PNP三极管，型号为MMBT5401，测量B极和C极，它们之间的电压为0.707V，测量B极和E极，它们之间的电压为0.715V。

通过实际测量，B极与E极之间的电压大于B极与C极之间的电压。
