怎么去计算PCB走线的电阻呢？

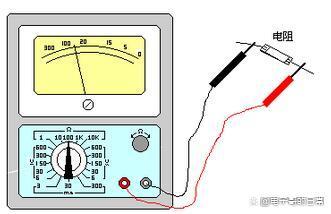

很多硬件朋友会说，用万用表去测量PCB走线两端的阻值，就可以知道走线的电阻。如果真的用万用表去测量，测量的结果基本是0，非常不准确。

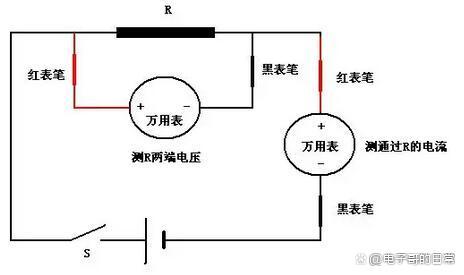

也有朋友会说，我们可以分别测量走线两端的电压。

比如PCB走线两端分别定义A端和B端，电路板上电后，测量A端的电压值为3.3V，B端电压为3.1V，也就是这根走线的压降为0.2V。

如果知道走线的电流为1A，可以算出走线的电阻为200毫欧。这种情况，如果电流比较大的情况，好像可以计算出电阻值，但精度似乎也不高。如果走线上的电流小的时候，也不太好测量。

我们可以采用一种公式来计算，能准确计算出PCB走线两端的电阻。

我们制作PCB时，一般铜箔厚度为1盎司（1oz）。

比如某一走线长度为200mm,宽度为0.2mm，PCB走线的长度和宽度，可以在PCB软件图纸上测量。200/0.2=100,也就是这条走线有100个正方形，每个正方形的电阻为0.5毫欧，这条PCB走线的电阻=100*0.5毫欧=50毫欧=0.05欧姆。如果采用万用表测量其电阻值，基本不可能实现。

另外一条走线长度是200mm，宽度是0.1mm，可以计算出其电阻0.1欧姆。从计算结果也可以看出，PCB走线越细，其电阻越大。
