首先要理解清楚分压电路的原理，或者再基础一点，电阻器的原理。

电阻器的定义

顾名思义，电阻器就是一种能阻碍电流通过的元器件，其实它的内部就是由导体组成，这种特殊的导体能对电流产生一定的阻力，因此称之为电阻器，单位Ω，对电流的阻力越大，Ω数值越大。

常见的标准电阻值：1KΩ、10KΩ、100KΩ、1MΩ和10MΩ等，数值从小到大排列。

我们知道，电流其实是由电子在导体内部移动而形成的，因此在电子移动的过程中，会与金属导体的原子发生碰撞，进而对电子的移动产生阻力，同时由于电子和原子摩擦碰撞等原因，导体会发热。

这就好比水流通过水管，与水管壁之间会产生摩擦阻力，从而在一定程度上会阻碍水的流动。

电阻分压原理

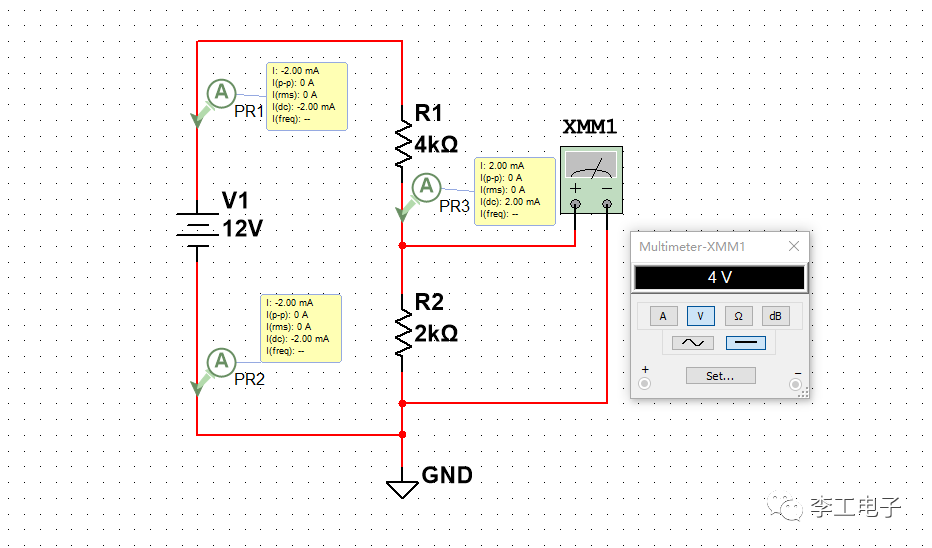

回到实际的电路，该分压电路由电阻器R1和R2组成，用12V直流电源给它们供电。先不用看万用表（XMM1）那一部分，它只是用来探测PR1这个点的电压，此时万用表的阻抗很大，可以看作开路。

首先要明白一个道理，在这个串联电路中（V1、R1、R2是串联关系），电流的大小处处相等。

看到了吗？上图的PR1、PR2和PR3这三个点流经的电流大小都是2mA，R1与R2的电阻大小并不影响这三个点的电流关系。

我们再举刚才水管的例子，假设有两条水管连接在一起，其中一条直径很大，另一条水管的直径很小，那么水流的速度将由直径最小的那条水管来决定，而直径较大的水管，水流速度将被拖慢，最终两段水管的水流速度一致。

再回到上面的电路图，这条串联回路的电流计算方法：

I=V1/(R1+R2)；

得到了电流值I，即可求出电流经过电阻R2所产生的电压值：

Ur2=I✖R2；

即：

Ur2=V1✖R2/(R1+R2)；

实际操作验证

最后我们根据所得出的公式，来计算实际的分压。

首先是回路的电流：

I=V1/(R1+R2)=12/(1+2)=4mA；

PR1这个点的电压为：

Ur2=I✖R2=4✖2=8V；

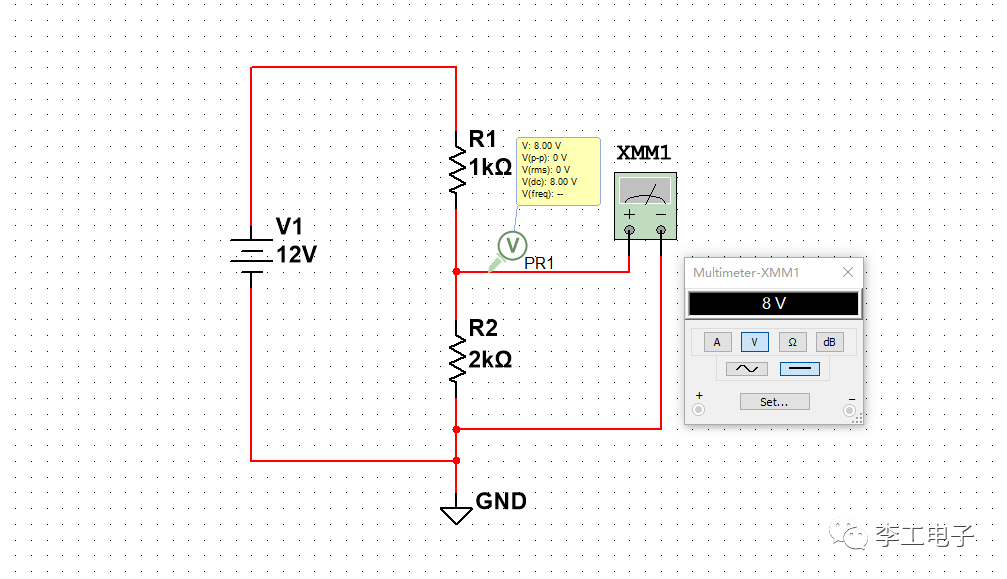

因此PR1的电压是8V，这就是由电阻R1与R2分压所得出的电压值。我们再用万用表来验证刚才的计算结果是否正确。

在R2两端接万用表XMM1，此时万用表显示的电压为8V，与计算结果一致！
