五分钟教学ZNB8校准和衰减器测试

测试仪器

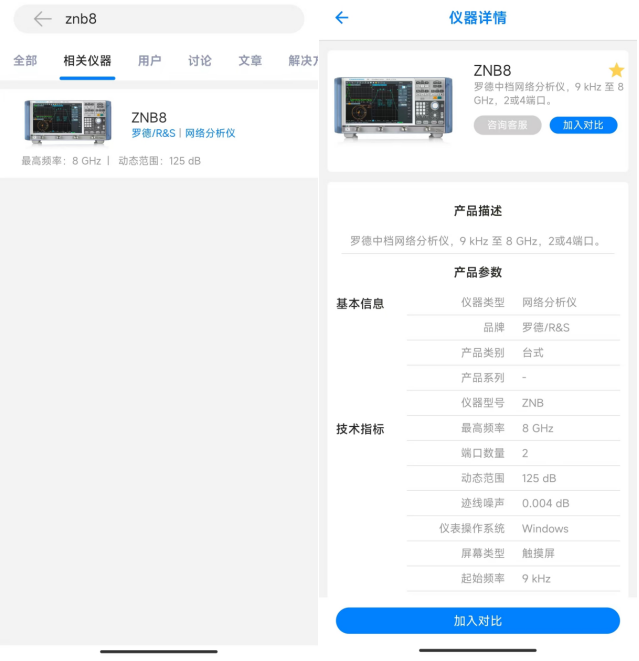

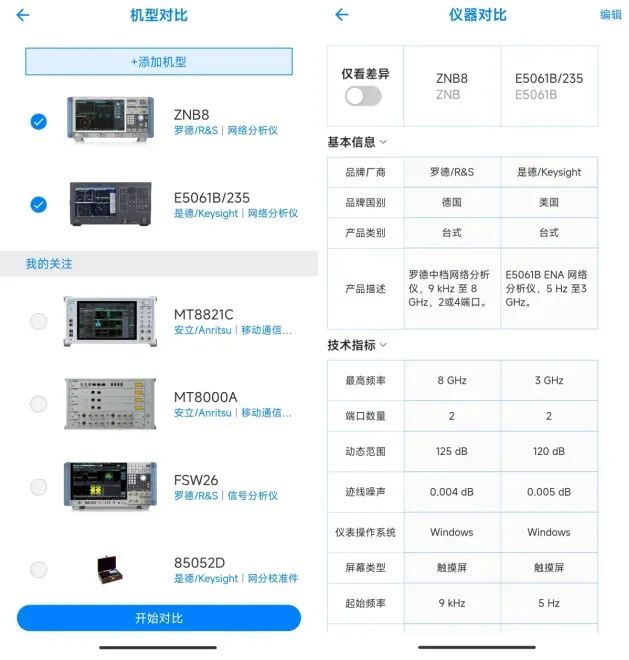

我们可以在“每日E问”中搜索该仪器型号查看参数，并通过“仪器对比”功能查看与其他网络分析仪的区别。

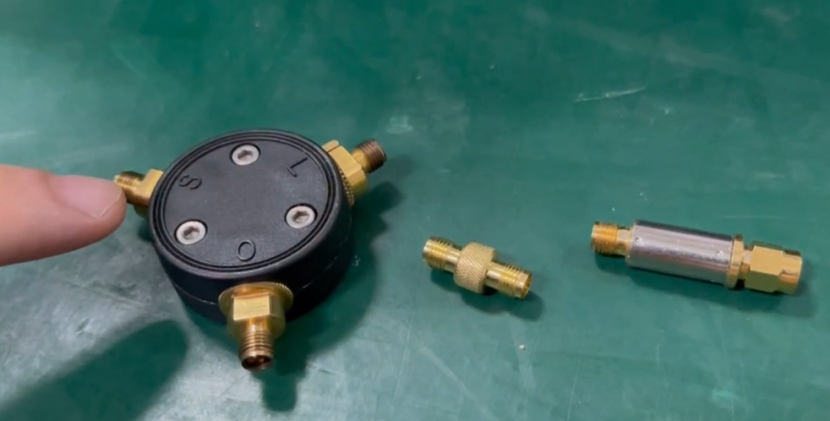

我们这次演示所用到的校准件是是德科技旗下的85033E，以及一个直通。我们的备测件是一个10dB的衰减器，它的工作频段是1.8到2.1G。

测试步骤

下面我们来介绍一下如何完成这个测试。这个衰减器是两端口器件，我们要测它的传输特性和插入阻抗，还需要测它的反射特性，比如驻波比、回波损耗。

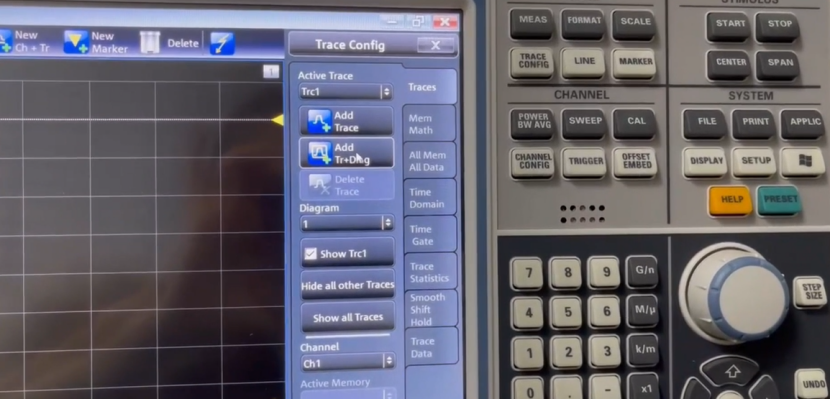

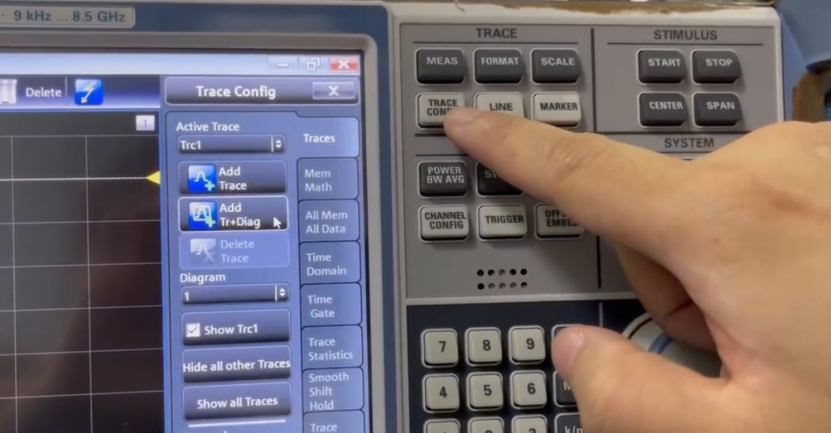

首先，我们点击Trace config键，点开后可以看到一个Add Tr+diag，继续点击。

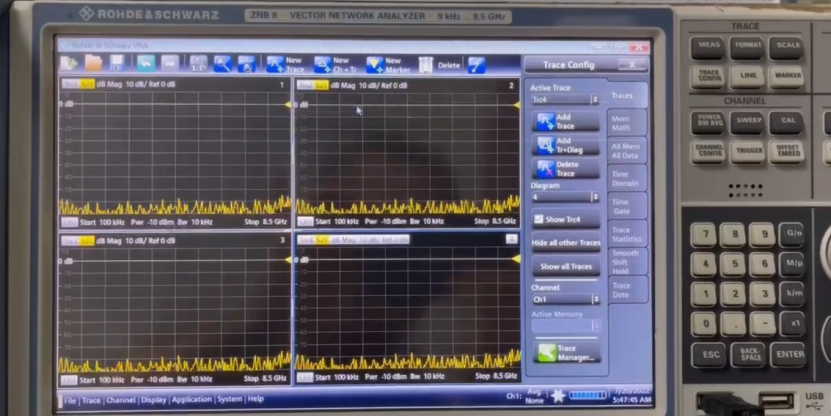

点击一次后会分屏成一个窗口，点击两次就会再增加一个，我们点击3次，将其分为4个窗口。

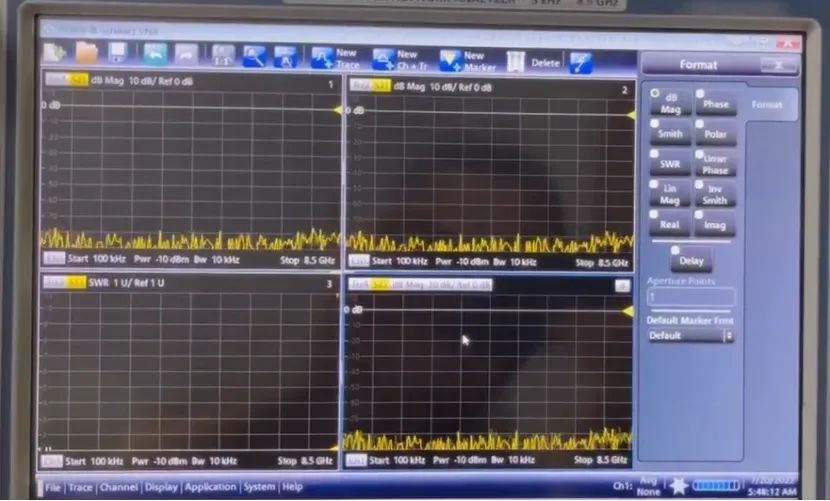

我们现在将第一个窗口设置成回波损耗，将第二个窗口设置成传输损耗，第三个窗口设置成测试驻波比，最后一个窗口设置成反向的一个传输特性测试。

现在我们已经完成了4个参数的测试以及分屏的显示，下面我们看一下如何来校准。

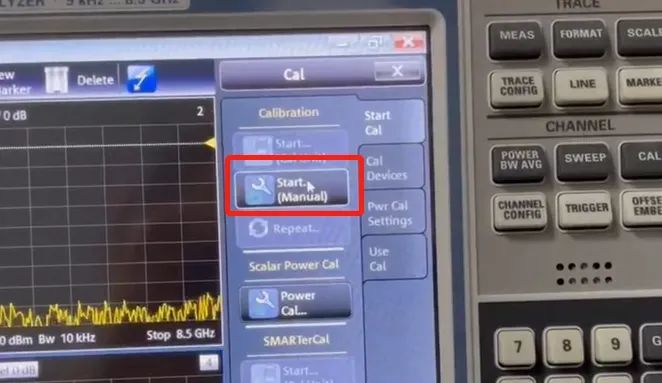

首先我们点击Cal键，然后点击屏幕中的Start manual。

点击后屏幕会出现很多项目，我们常用的就是TOSM和UOSM，有什么区别呢？TOSM指的是直通开路短路负载，UOSM指的是未知直通开路短路和负载。

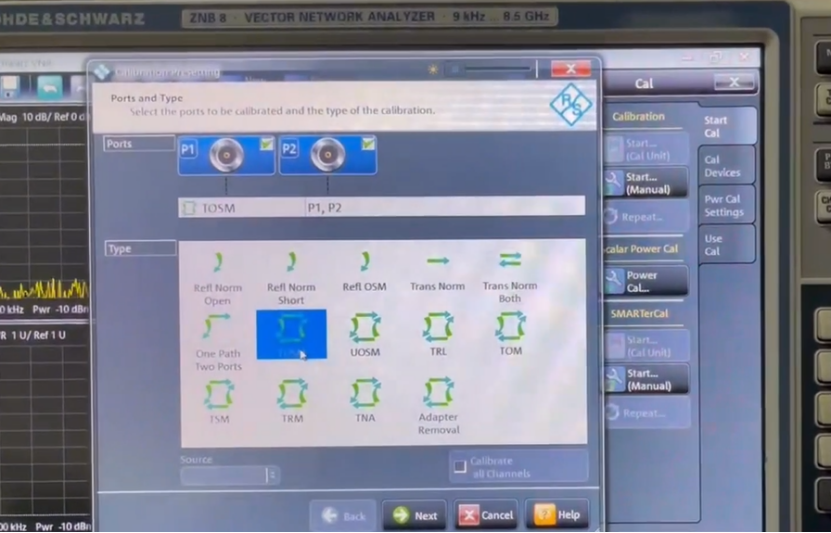

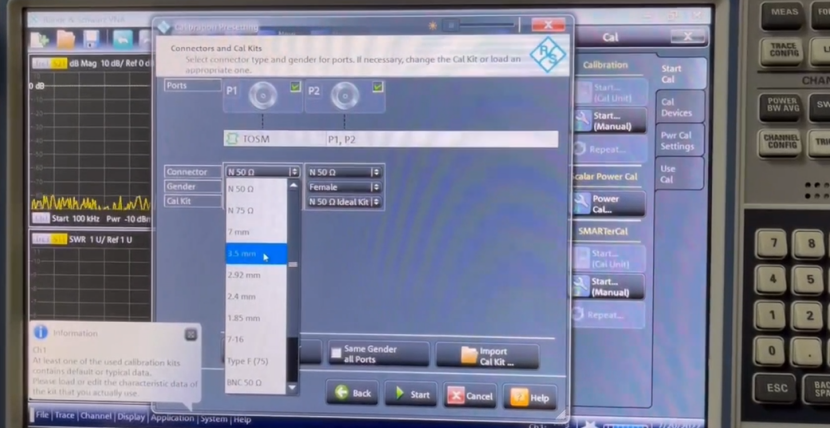

我们选择TOSM模式，然后点击next，再选择接口类型。今天用的是SMA的接口，所以选择3.5MM。

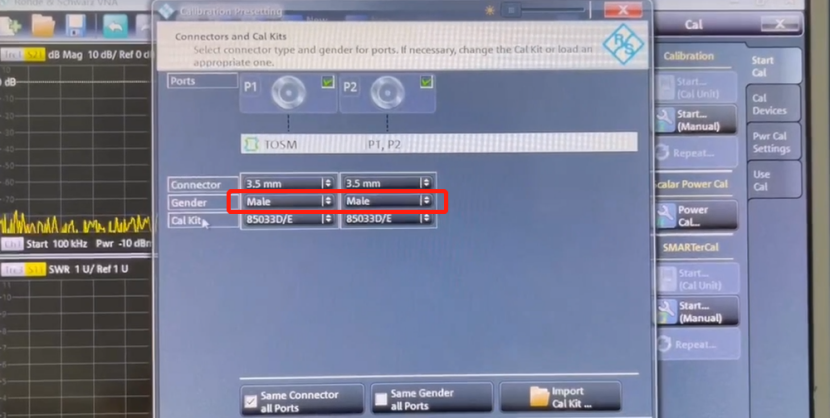

本次测试线的接口是SMA的公头，所以在仪器里面Gender要选择Male，校准件选择85033E。

点击下一步Start，开始我们的校准。

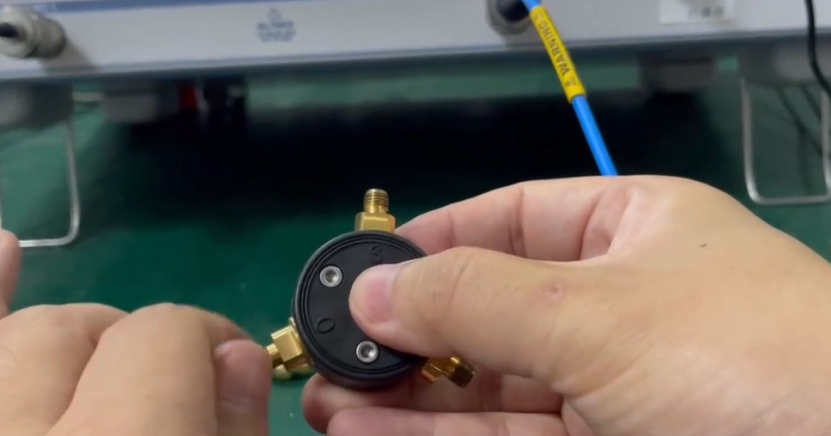

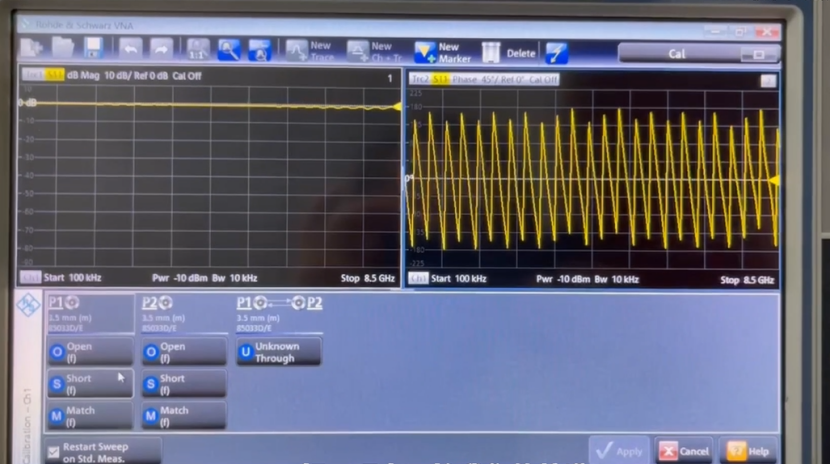

第一步，我们将开路连接上端口1，然后点击端口1 的open。

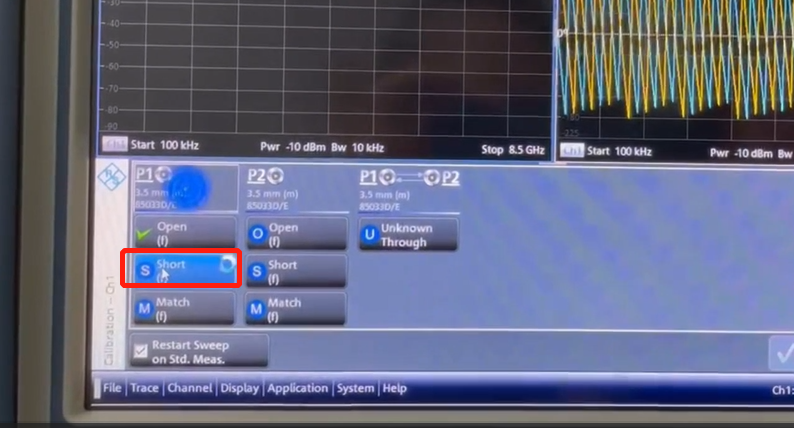

第二步，我们将短路接上端口1，然后点击端口1的short，并等待完成。

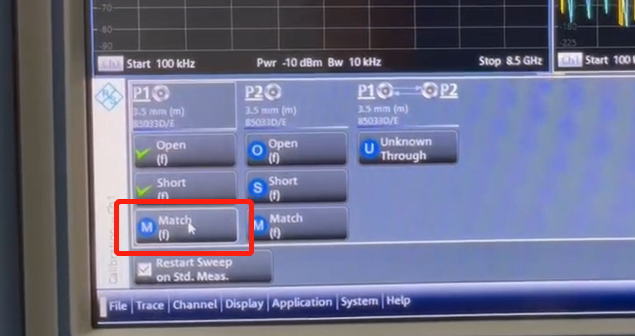

第三步，我们将负载Load的接入端口1，然后点击Match。

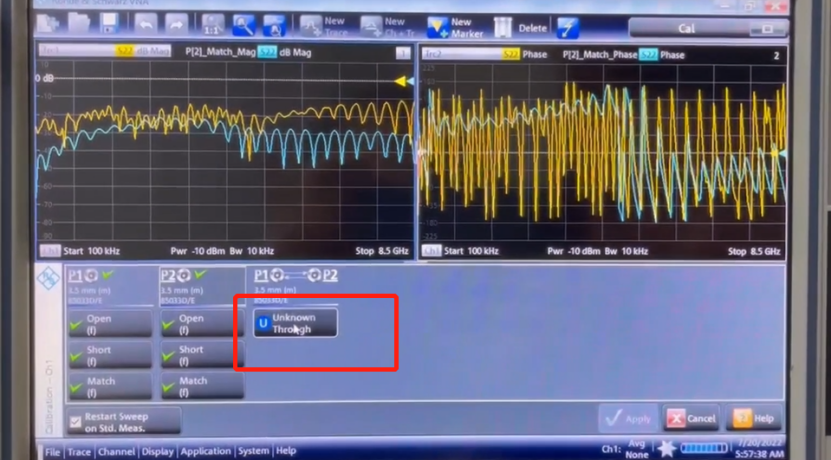

端口2和端口1是一样的操作，完成之后最后一步是做直通校准。我们将直通件端口接在端口1和端口2之间，然后点击直通，最后一步点击完成。

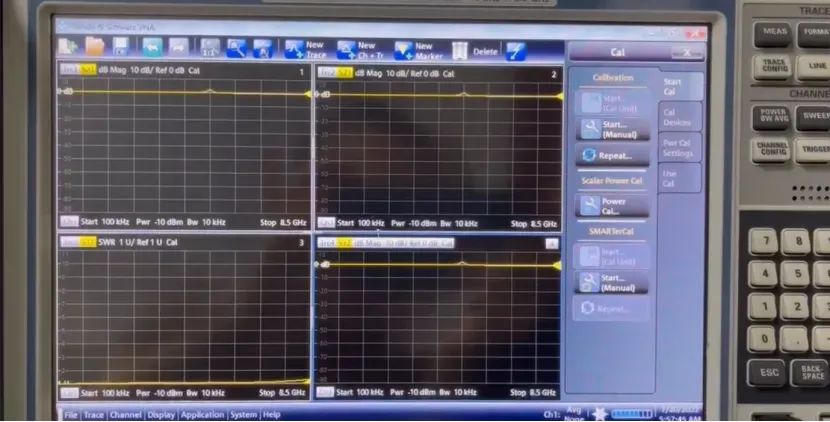

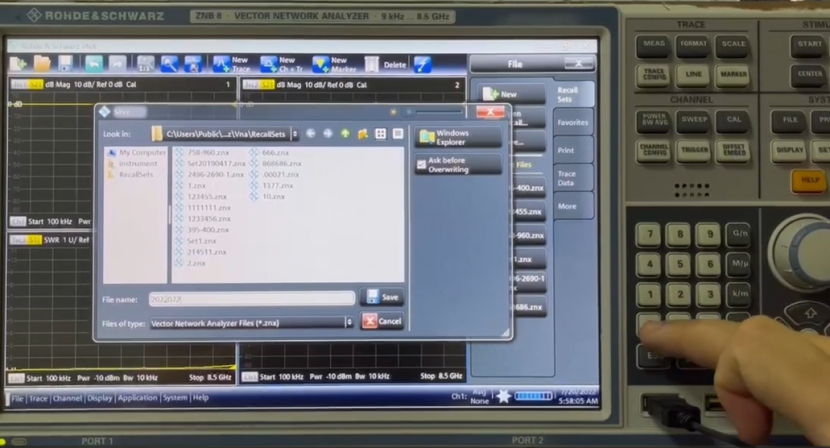

下图是我们校准完的界面，我们将校准结果进行保存，可以自定义为今天的日期。

最后，就可以接上我们的备测品做参数的测试。先点击Maker键，再选择屏幕中的Mac1。比如说我们想测最大值，就选择Max，而Mac2可以选择最小值Min。

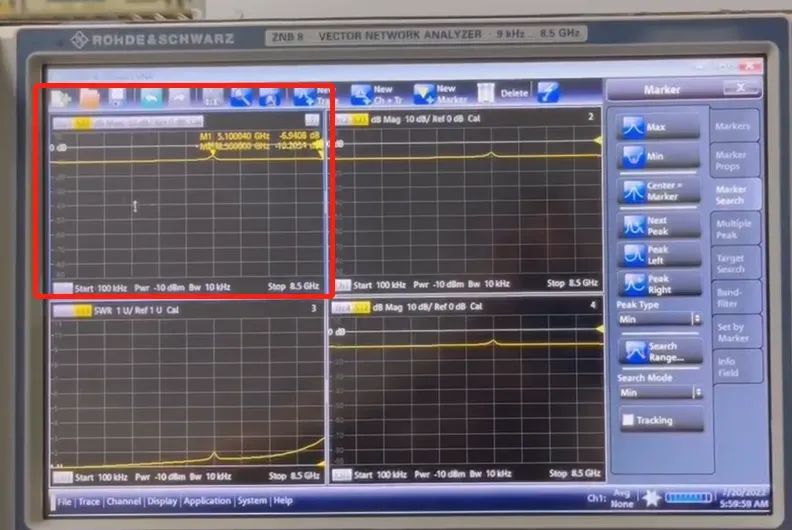

这时便可以测出端口1反射特性回波损耗的最大值和最小值，同样我们对S21传输特性也可以看一下它的最大值和最小值。

以上便是“ZNB8校准和衰减器测试”的详细方法。
