ATA-2021H高压放大器在扫描光纤激光器研究中的应

实验名称：高压放大器在新型窄线宽波长扫描光纤激光器研究中的应用

实验目的：根据仿真参数进行DCR-CC滤波器的搭建和实验验证。并搭建了基于DCR-CC滤波器和C+L波段EDFA的单纵模窄线宽波长扫描光纤激光器并探究其性能。

实验设备：滤波器，函数发生器，高压放大器ATA-2021H等。

实验过程：

1.DCR-CC搭建与表征；

采用腔长分别为50.70 cm和 52.00 cm的参数搭建DCR-CC滤波器，使用如图所示的系统测量DCR-CC滤波器的滤波性能。

2.C+L波段激光增益范围的实现；

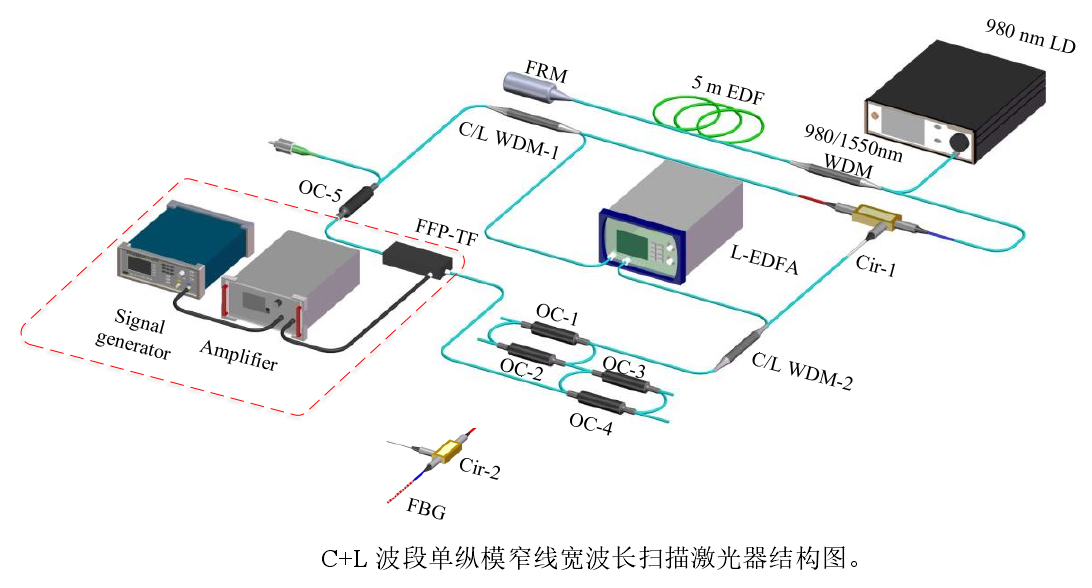

提出的C+L波段单纵模窄线宽波长扫描光纤激光器结构如图所示。两部分通过两个CL波段波分复用器并联在一起。一个自制的DCR-CC复合谐振腔滤波器作为大范围滤波元件，用以于从密集的主腔纵模中筛选SLM，一个FFP-TF作为波长扫描元件，由一个函数发生器和高压放大器ATA-2021H进行驱动。虚线框内的FFP-TF等器件可由Cir-2和替换FBG代替，用来测量激光器静态激光输出性能。

实验结果：

1.如图分别显示了四个波长处在60分钟内的中期激光运行稳定性，通过使用分辨率为0.02 nm，数据采集间隔为0.001 nm 的OSA重复扫描进行测量。从图中可以看出，四个激光的波长波动性f (i=1,2,3,4)很小，最大为 0.006 nm，功率波动性f, (i=1,2,3,4)很低，最大值为0.704 dB，其信噪比OSNR均高于66 dB。

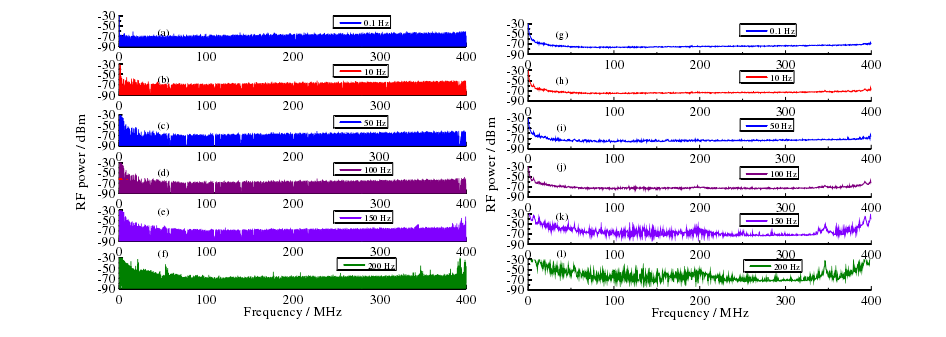

2.自零差法测量不同扫描频率下ESA测得的拍频谱。

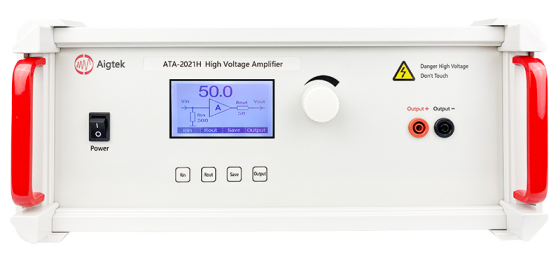

实验中用到的高压放大器ATA-2021H，最大输出200Vp-p (±100Vp)高压，可以驱动高压型负载。电压增益数控可调，一键保存设置，提供了方便简洁的操作选择，可与主流的信号发生器配套使用，实现信号的完美放大。

实验结论：

对于FDML波长扫描激光器,通过提高增益、使用带宽更窄的高速可调滤波器，来进一步提升激光器性能。设计更加适合FDML机理的复合谐振腔滤波器有望进一步改善激光器的纵模特性。
