作为一款经典的衰减器/开关驱动器，是德科技11713A可以为程控衰减器和机电开关提供GPIB和“本地”前面板驱动控制，同时驱动多达两个是德 8494/5/6/7、是德84904/5/6/7K/L程控衰减器和两个机电开关（是德 8761、8762或8765系列）。

此外，11713A还能够用于提供+24V公共电源以独立地控制多达10个继电器而无需外部电源。

今天，我们就来介绍一下这款驱动器如何配合衰减器完成不同衰减值的设置，并用网分来测试结果。

测试步骤

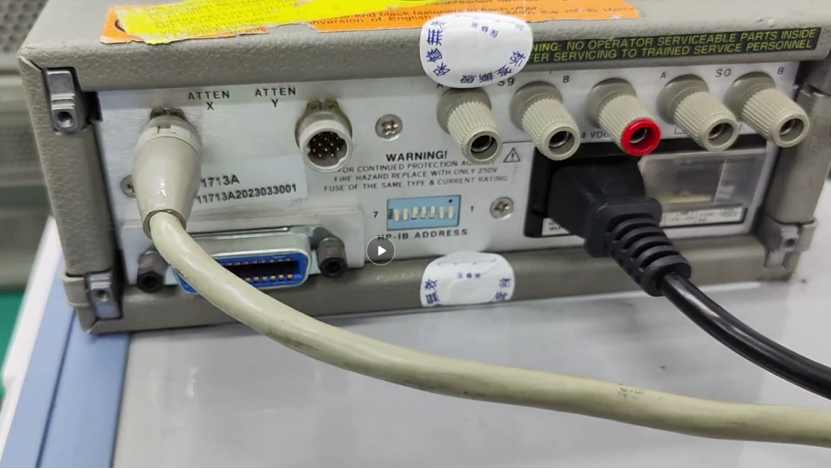

首先，我们需要把衰减器8496H通过控制线连接到后面板2个衰减器控制端口的任意一个上。

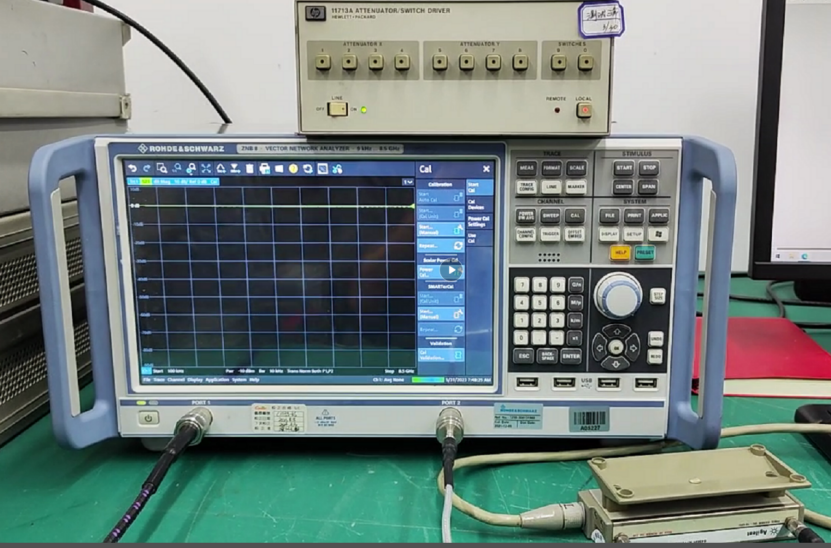

然后，我们再将衰减器的两个端口使用射频线连接到网分的两个端口上。

我们对网络分析仪进行校准，S参数设置为S21来测试衰减值。本次我们所使用到的是罗德与施瓦茨ZNB 8网络分析仪，大家可以在“每日E问”中了解仪器的相关参数信息。

最后，我们按控制器上的机器按键来调节衰减器的衰减值，如果程控的是8496H ，那4个按键分别对应10dB 、20dB 、40dB 、40dB ，想设置相应的数值，只需点亮对应的按键相加计算即可得出。

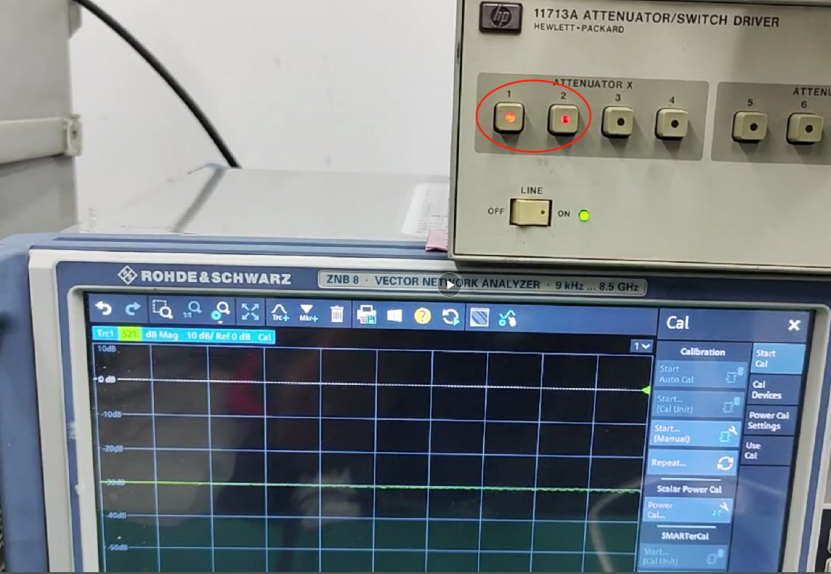

下图所示，即为10+20实现30dB的衰减值。

以上，便是“是德科技11713A介绍及测试操作”的全部内容。
