波长微分干涉（DIC）显微镜的应用

在DIC显微镜中，DIC指的是微分干涉对比法，这是一种显微镜光学对比技术，通过其可以获得充足的对比度和分辨率，从而观察到未染色的生物标本的细胞结构，它也能帮助观察材料表面上小的高度差异。主要是利用偏振光和样本的厚度或光密度差异，这种差异会导致通过样本的光发生相移。可广泛应用于生命科学、半导体、FPD、电路封装、电路基板、材料、铸件/金属/陶瓷部件、精密模具的检测，是现代科学研究中重要的工具之一。

它的工作原理是利用相干光干涉现象，将样品表面形貌的变化转化为光程差。利用位置敏感探测器检测光波前的强度变化，并通过数字信号处理得到样品表面的高度变化。同时，该技术还可以通过调节相对相位差，实现多种光程差的测量，从而得到更为精细的表面形貌信息。

它的优点是高分辨率、高精度、无接触和非破坏性的测量方式。相对于传统的显微镜，其分辨率可以达到亚纳米级，能够观察到更细小的表面结构和形貌变化。同时，由于该技术无需与样品接触，免除了对样品的损伤和污染，非常适合对生物和医学样品进行观察和研究。

波长微分干涉（DIC）显微镜采用紧凑稳定的高刚性主体，满足显微操作的防震要求；模块化功能设计理念，方便系统升级，导柱升降装置，可快速调整工作台与物镜之间的距离，适用于不同厚度工件检测，搭载机械移动式载物平台，有效定位工件，适合于显微观察或多试样快速检测。人机工程学理想设计，操作更方便舒适，空间更广阔。

波长微分干涉（DIC）显微镜的应用非常广泛，以下是几个典型应用案例：

1、生物显微学：它可以观察到细胞形态和结构，以及生物分子和蛋白质的形态和互作。该技术还可以用于细胞和组织的三维成像和动态观察，为生物学和医学研究提供了不可替代的工具。

2、材料科学：它可以用于多种材料的表面形貌和纳米结构的研究，如微型元件、纳米粒子、生物材料等。该技术还可以用于表面处理和纳米材料的制备和改性。

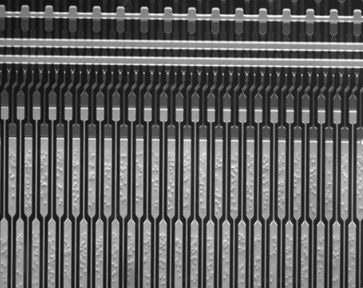

线路板导电粒子检测图

3、半导体工业：它可以通过非接触测量方式，对半导体芯片的表面精度进行在线监测，提高了芯片生产过程的可靠性和效率。

4、精密机械制造：它可以用于精密机械零件的表面质量检测和加工过程的监控，从而提高了机械制造的精度和可靠性。

5、PCB质量检测：PCB表面和内部的细微缺陷，如开路，短路，裂纹，孔径问题等，以及判断PCB中焊点的质量和表面光洁度。

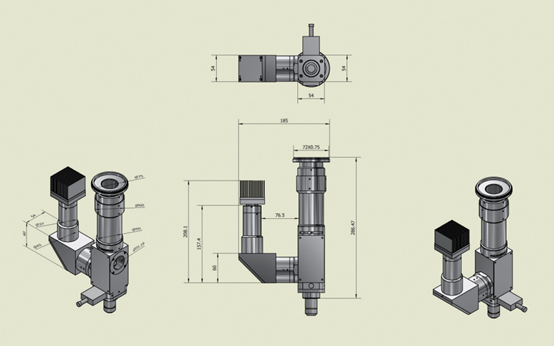

波长微分干涉（DIC）显微镜设计图

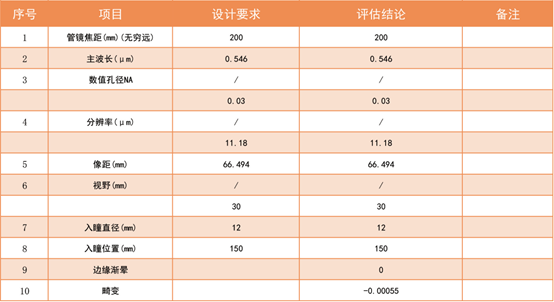

管镜参数

照明参数（科勒）

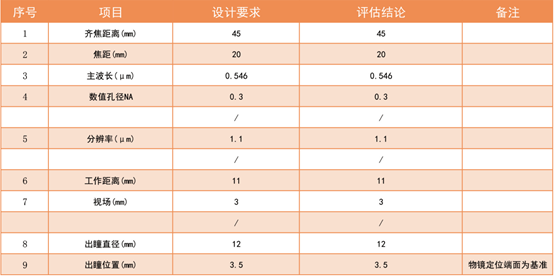

物镜参数（10X）

微分干涉（DIC）显微镜作为一种高分辨率的显微镜技术，在现代科学研究中发挥着重要作用。随着科技的发展，它将会越来越精密和高效，为科学研究和工业制造带来更多的可能性和机遇。
