今天我们简单聊一聊，如果进行千兆以太网的Tx一致性测试。

测试环境

本次演示，我们用到的是一台泰克的MSO 5系示波器，一个TDP1500 1.5G差分探头，以及一个以太网的专用测试夹具。

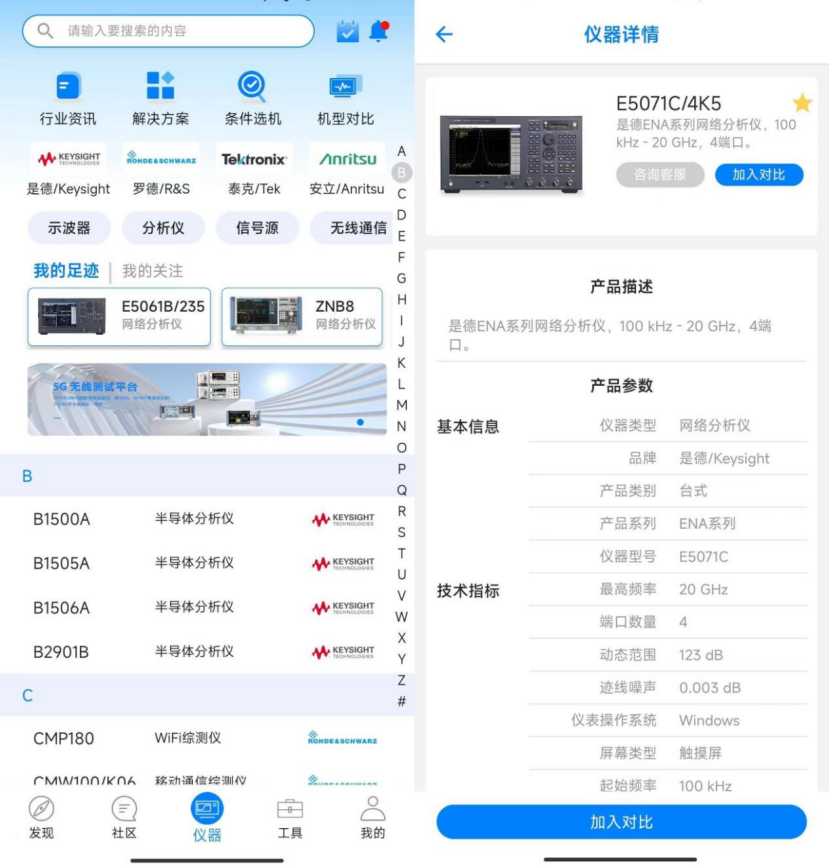

通过这些设备，我们将测试一台是德科技的网络分析仪E5071C，查看一下其网卡的千兆以太网性能。我们可以在每日E问上查看该网分仪的具体参数和配置文档等资料。

测试步骤

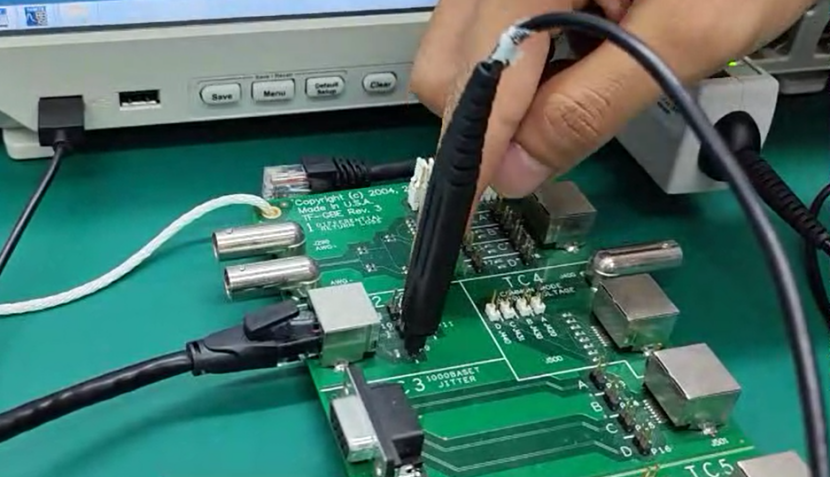

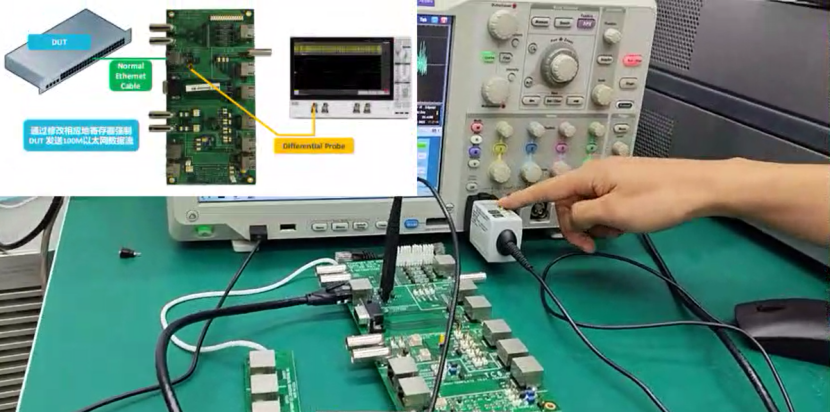

我们将设备和产品进行连接，连接方式很简单，类似于百兆的以太网测试。通过示波器和探头引出，接到以太网测试夹具上。

我们今天测的是千兆，目前先用TCR来做测试。这上面有四个Pair对，每一个Pair对都可以支持250兆的速率，组合在一起可以实现千兆的速率测试。

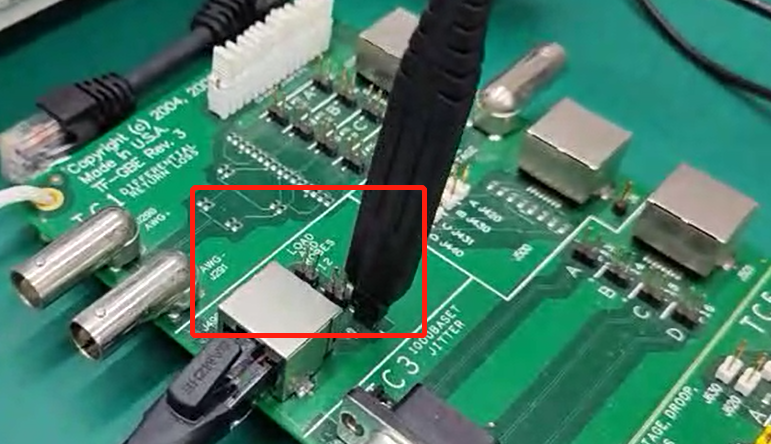

本次演示的测试条件不需要用到任意波形发生器，所以我们选择TC2端口来做测试。如果在某些场景下需要用到AWG，那我们可以选择TC5这个端口。

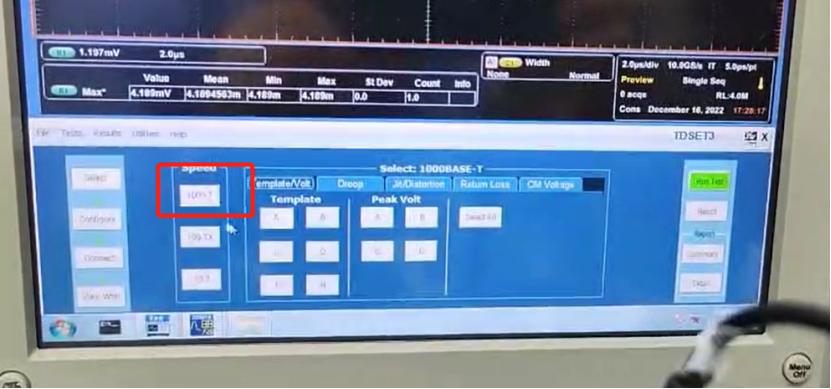

我们看一下以太网的Tx一致性测试软件界面，界面由4个部分组成。

第一部分是选择测试速率，本次我们选择千兆测试。在千兆测试选项中，可以看到有模板峰值电压的测试、抖动和失真测试、回波损耗测试和CM电压。

在模板测试中我们选择A点，在配置中选择选用默认配置，这里的连接地方可以选择Help，看一下它的连接导向图。

这里的导向图也分两种，一种是使用干扰源，也就是一个AWG来配合测试。我们目前的场景没有干扰源，那就直接跟产品相连。

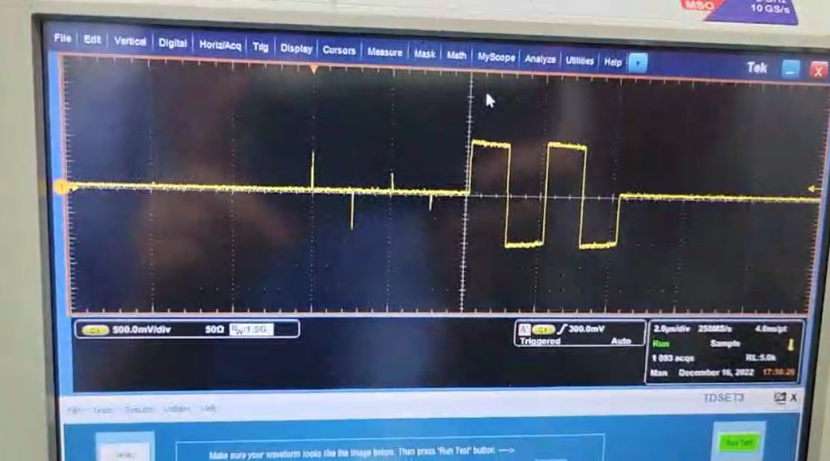

选择TC2这个端口，选择4个Pair对其中的一个来测试，此时可以看到波形是不对的。需要在DUT这端，用千兆以太网的控制软件强制让它来发一个千兆的包。

现在我们已经切到了一个Test Mode1的状态，再来看一下这个波形，就是一个它向导里示范的波形。

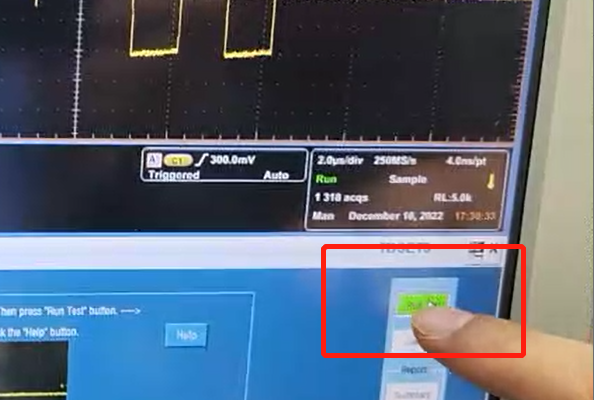

这个时候我们点击测试，测试的过程中我们说一下这个DUT的设置。

网卡的这个类型改成千兆的一个模式，在速率和双功里一定要将其改为千兆的全双功模式，它才可以进行千兆的码型发射。

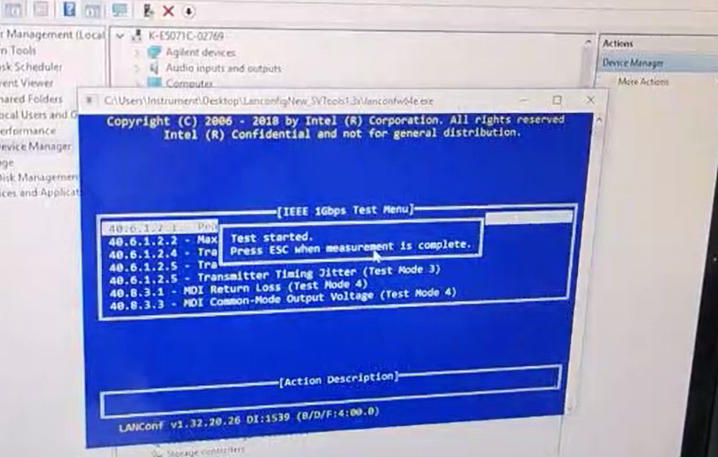

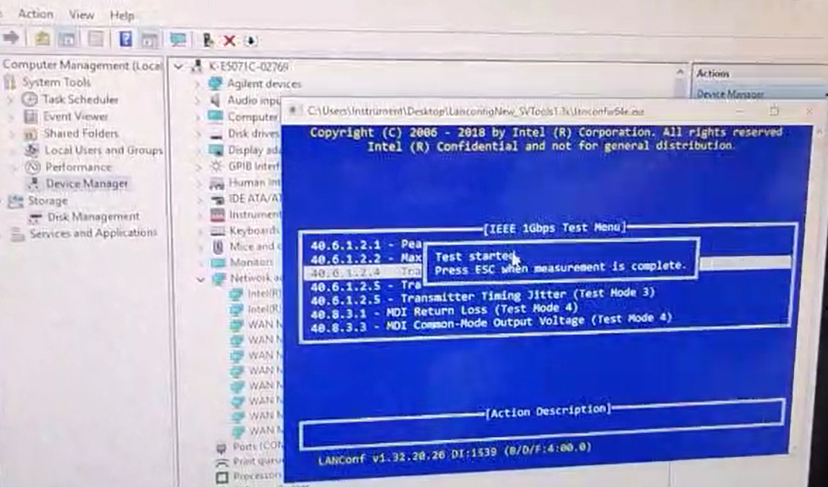

另外用这个专门针对Intel芯片的工具，在这里可以选择Test mode1/2/3/4，我们在不同的测试项目里会需要测试不同的mode。

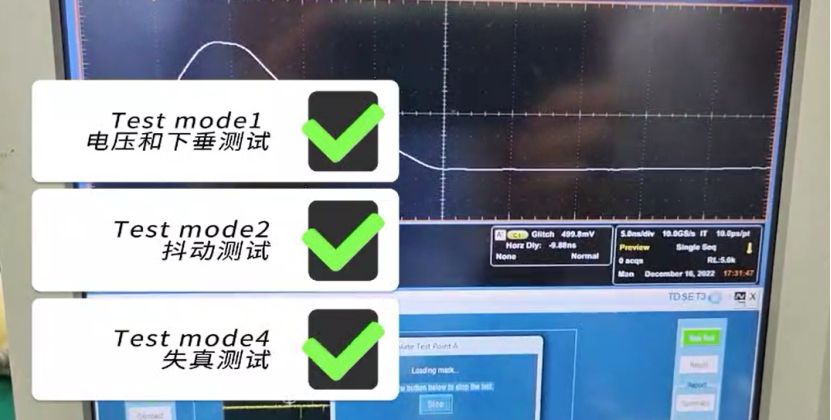

比如说电压和下垂的这个测试需要要用Test mode1.抖动测试用Test mode2，失真测试要用Test mode4，如果选择错误，那么测出来的波形就是不对的，结果也是无效的。

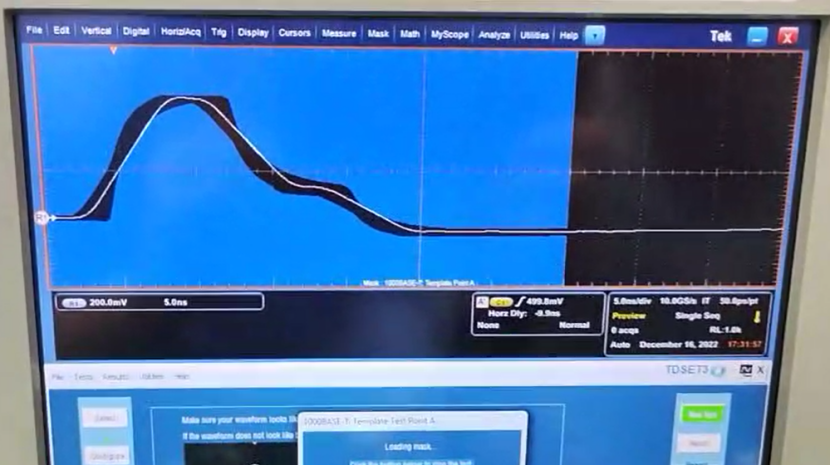

现在我们可以看到这个测试模板，它和百兆的区别就是这不是用一个眼图的形式描述的。

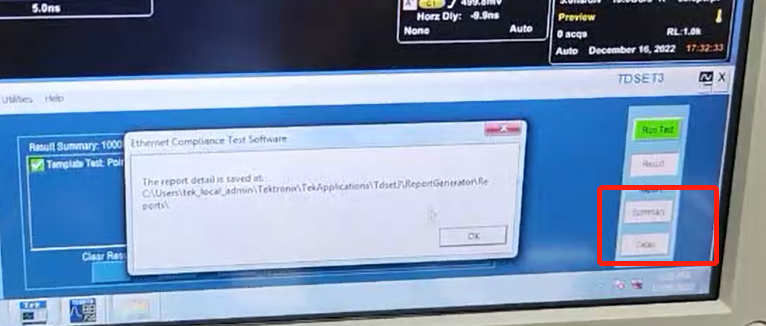

此时我们这个A点的测试模板已经结束了，我们可以点击屏幕右下角保存测试报告，其他测试的项目都是类似的。

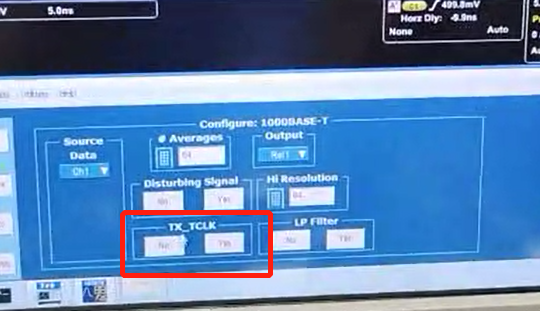

要注意不同的测试项目下选择切换到不同的测试模式，还要注意千兆的产品一般都不带外部时钟，所以这里的时钟都要选择为无时钟。

以上便是“千兆以太网的Tx测试”的详细方法。
