国芯思辰 | 模数转换器SC1226兼容AD9235BCPZ在超声检

超声无损检测技术是根据材料缺陷所显示的声学性质对超声波传播的影响来探测其缺陷的方法。利用该技术可以测量各种金属、非金属、复合材料等介质内的裂缝、气孔、夹杂等缺路信息。由于超声波检测具有穿诱力强 检测灵敏度高等优点，因而在航空航天，冶金造船、石油化工、铁路等领域起着广泛的作用。

一般采用超声无损检测技术的超声探伤仪有模拟式和数字式之分，随着计算机技术，微电子技术及数字信号处理技术的发展，传统的模拟式超声探伤仪正逐渐被功能先进的数字式超声探伤仪所取代。

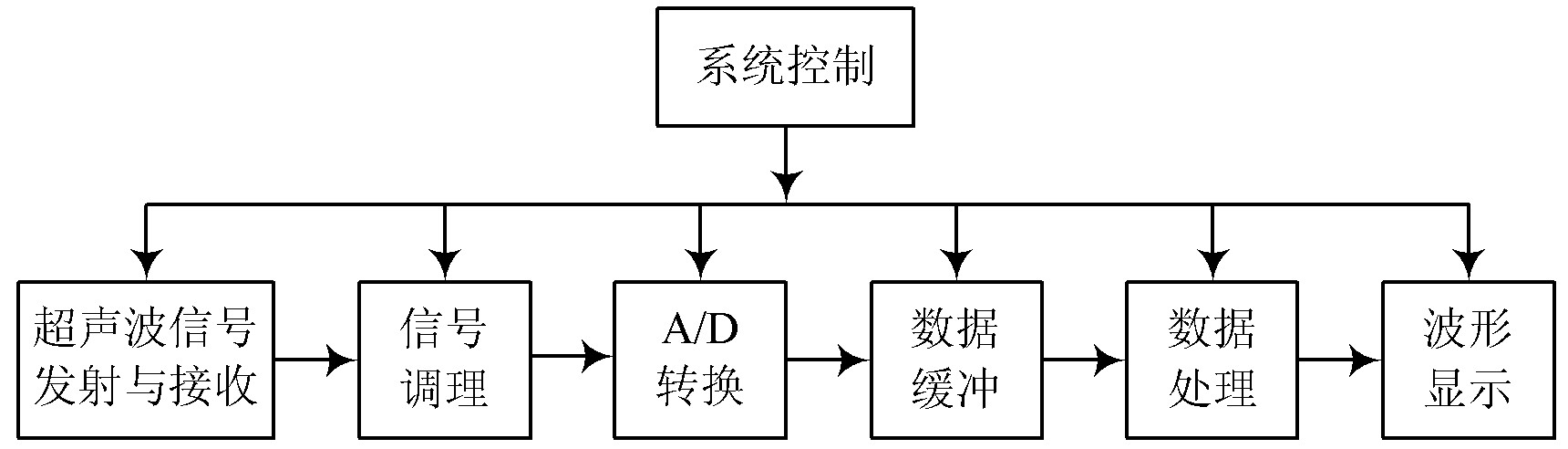

超声检测仪器图

超声波的回波信号是高频信号，其中心频率最高达到20MHz以上，常用的超声波探头中回波信号的频率一般为2.5~10MHz，要使这样的高频信号数字化，系统就对模/数转换电路提出了很高的要求。

SC1226是一款12位80/65/40/20MSps的模数转换器，低功耗3V电源供电，完全适用于超声检查技术等高频宽动态范围信号的应用。其交流性能包括80MHz采样下70.08dB信噪比和83dB无杂散动态范围，用于远远超过奈奎斯特频率的信号。

SC1226直流规格包括±1LSB INL（典型值），±0.3LSB DNL（典型值）和无漏失码，输入端参考噪声很低，仅为0.96LSBRMS。一个单独的输出电源使输出能驱动 0.5V 至 3.6V 逻辑电路。

SC1226主要性能：

1、3V电源供电，灵活输入范围：1VP-Pto2VP-P；

2、0.5V 至3.3V输出电源，低功耗：218mW(80MSPS)；

3、80MHz采样，30.5MHz输入：信噪比(SNR):70.08dBFS 无杂散动态范围(SFDR):83.48dBFS；

4、微分非线性(DNL)：±0.3LSB(典型值) ；

5、输入端参考噪声：0.96LSB RMS；

6、片内基准电压源和采样保持电路；

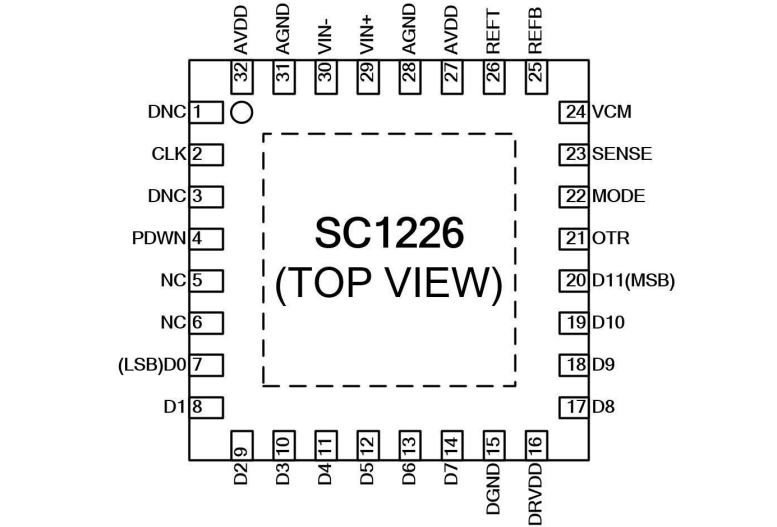

7、采用QFN-32 封装 5mm×5；
