白光干涉仪的原理和测量方法

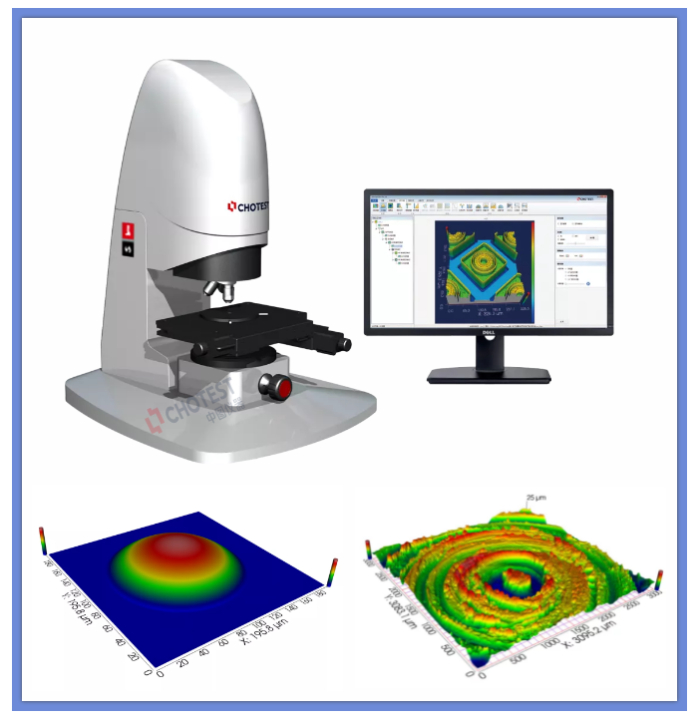

白光干涉仪是以白光干涉技术为原理，能够以优于纳米级的分辨率，非接触测量样品表面形貌的光学测量仪器，用于表面形貌纹理，微观结构分析，用于测试各类表面并自动聚焦测量工件获取2D，3D表面粗糙度、轮廓等一百余项参数，广泛应用于光学，半导体，材料，精密机械等领域。

白光干涉仪扫描原理

在利用白光干涉测量表面三维形貌的过程中，对于被测表面上某一点来说，为了定位其零光程差位置，必须采用某种扫描方式改变参考镜或者被测表面的位置，以此来获得该点光强变化的离散数据，然后依据白光干涉的典型特征来判别并提取最佳干涉位置。因此称这种方法为扫描白光干涉测量法。

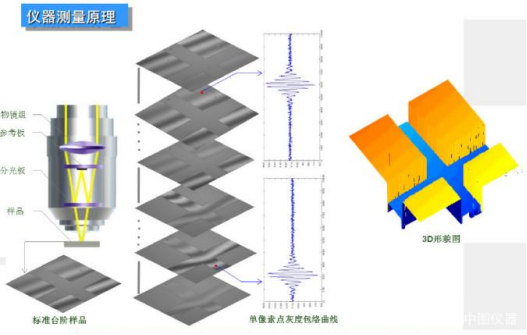

测量原理

白光干涉仪测量方法

1.点击XY复位，使得镜头复位到载物台中心
2.将被测物放置在载物台夹具上，被测物中心大致和载物台中心重合；
3.确认电机连接状态和环境噪声状态满足测量条件；
4.使用操纵杆摇杆旋钮调节镜头高度，找到干涉条纹；
5.设置好扫描方式和扫描范围；
6.点击选项图标，确认自动找条纹上下限无误；
7.点击多区域测量图标，可选择方形和（椭）圆形两种测量区域形状；
8.根据被测物形状和尺寸，"形状”栏选择“椭圆平面”，X和Y方向按需设置；
9.点击弹出框右下角的“开始”图标，仪器即自动完成多个区域的对焦、找条纹、扫面等操作。
