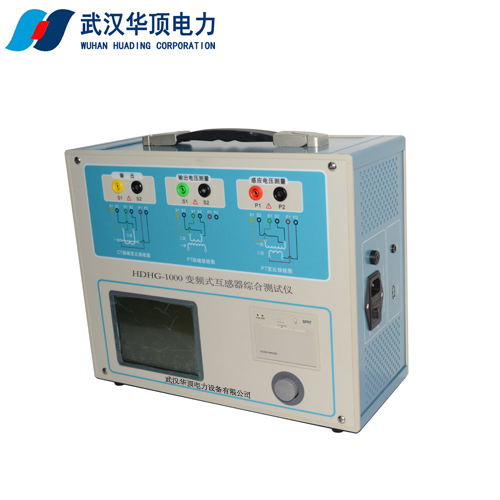

电压互感器（PT）试验

在参数界面，选择互感器类型为电压互感器。

2.2.1 试验接线

试验接线步骤如下：

第一步：根据表2.4描述的PT试验项目说明，依照图2.1进行接线。

表2.4 PT试验项目说明

第二步：同一PT其他绕组开路。

第三步：接通电源，准备参数设置。

2.2.2 参数设置

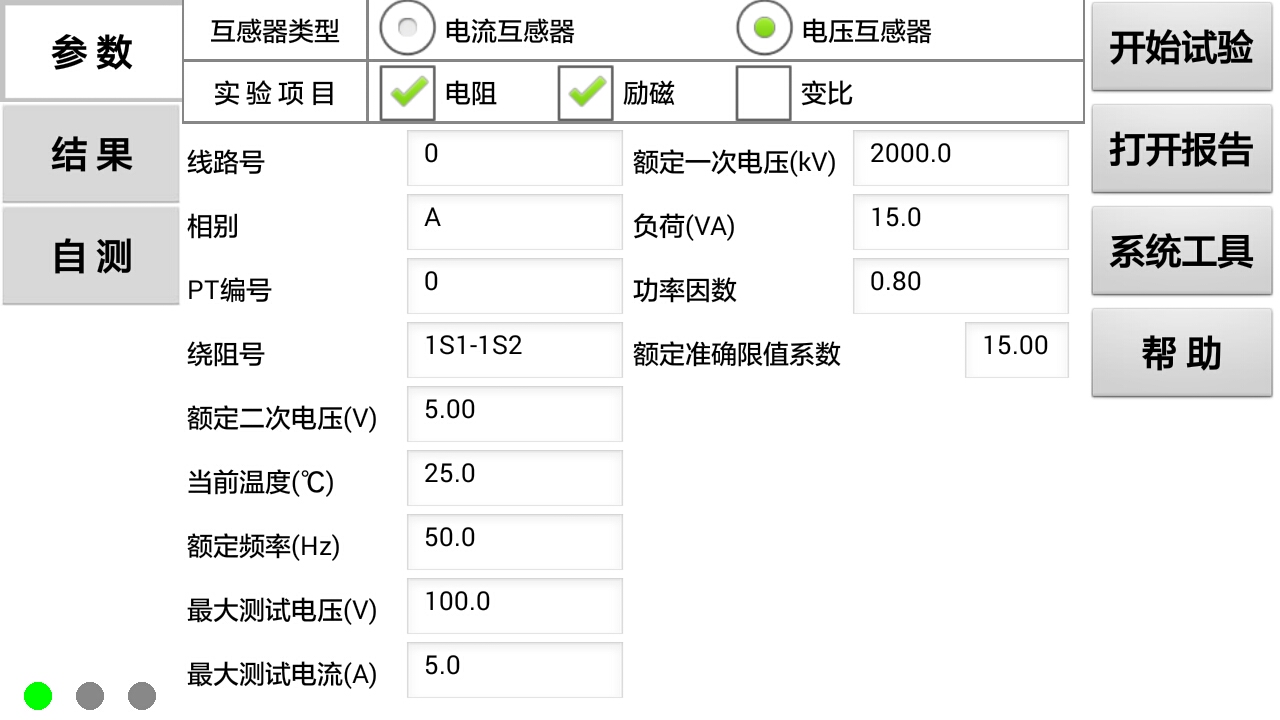

PT的试验参数设置界面如图2.6，2.7。

图2.6 PT电阻、励磁测试时的参数设置界面

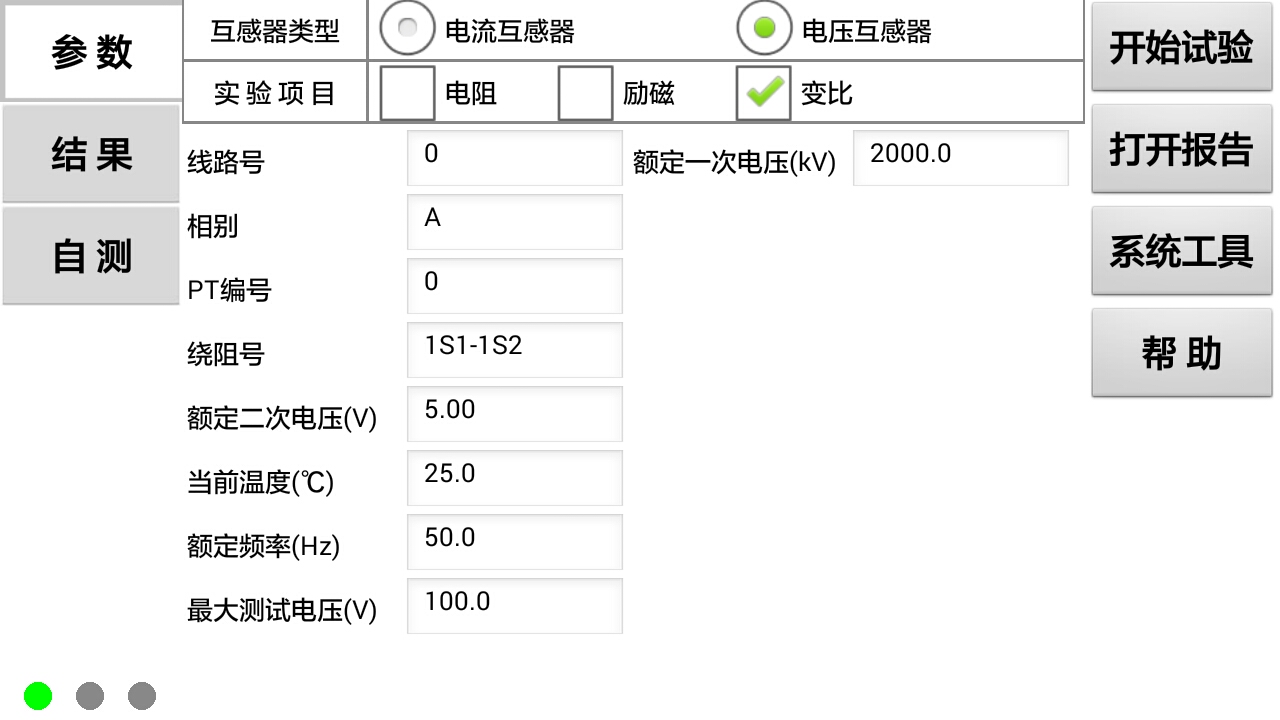

图2.7 PT变比测试时的参数设置界面

参数设置步骤如下：

第一步：选择互感器类型为电压互感器。

第二步：根据表2.4选择试验项目。

第三步：设置以下基本参数。

（1）线路号、相别、PT编号、绕组号可输入字母和数字。

（2）额定二次电压：电压互感器二次侧的额定电压。

（3）当前温度：测试时绕组温度，一般可输入当时的气温。

（4）额定频率：可选值为：50Hz或60Hz。

（5）最大测试电压：试验时设备输出的最大工频等效电压，一般输入100V。

（6）最大测试电流：试验时设备输出的最大交流电流，一般输入5A或2A。

（7）额定一次电压：电压互感器励磁绕组一次侧的额定电压。

第四步： 选择右边的开始试验按钮进行试验。

2.2.3 试验结果

切换到试验结果页，类似于图2.5。 试验结果各项描述见表2.5。

表2.5 PT试验结果描述

2.3 自测界面

选择自测按钮进入自测界面。在万用表帮助下，自测功能可用于检查设备是否损坏，测量电路是否正常。

2.3.1 参数设置

自测测试所需的参数如下表：

表2.6 自测测试参数

测试电流或测试电压设置后，设置测试频率，装置将输出对应频率的电压或电流，并显示检测到的实际电压或电流。在选择电压后，如果负载太小，导致实际电流有效值大于5A，则显示过载信息。在选择电流后，如果负载太大，导致实际测试电压有效值大于100V，则也会显示过载信息。

2.3.2 接线方法

·选择电压测试时，将S1短接另一个S1，S2短接另一个S2。用万用表电压档测量S1和S2之间的电压，若与实际电压相符，说明设备能够输出电压且电压测量环节正常。

·电流测试时，将电源输出的S1、S2端子短接。电压回测的S1、S2不接。可在输出的S1和S2之间串入万用表电流档，若万用表测量的电流与实际电流相符，说明设备能够正常输出电流且电流测量环节正常。

2.4 功能按钮

2.4.1 参数页功能按钮

(1)．打开报告

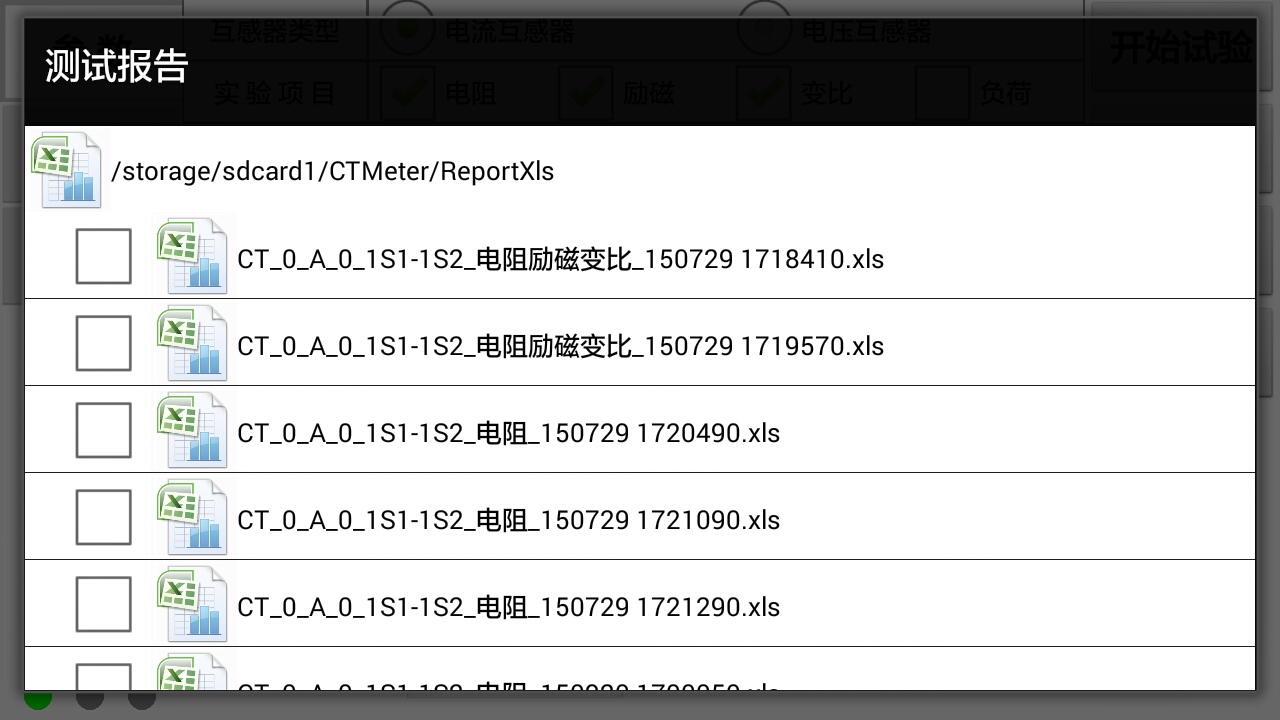

打开试验报告界面，如图2.8。

选择打开某个试验报告，该报告的参数信息和数据会显示到各个页的对应栏目中。

图2.8 打开试验报告界面

2)．保存报告

每次试验后，平板电脑或者智能手机会自动保存报告。需要才看时直接打开试验报告即可；

如果需要导出试验报告，可以在有WIF网络的情况下连接网络直接发送即可；自动保存目录在平板电脑或者智能手机的“我的文件”文档目录中。

(3)．系统工具

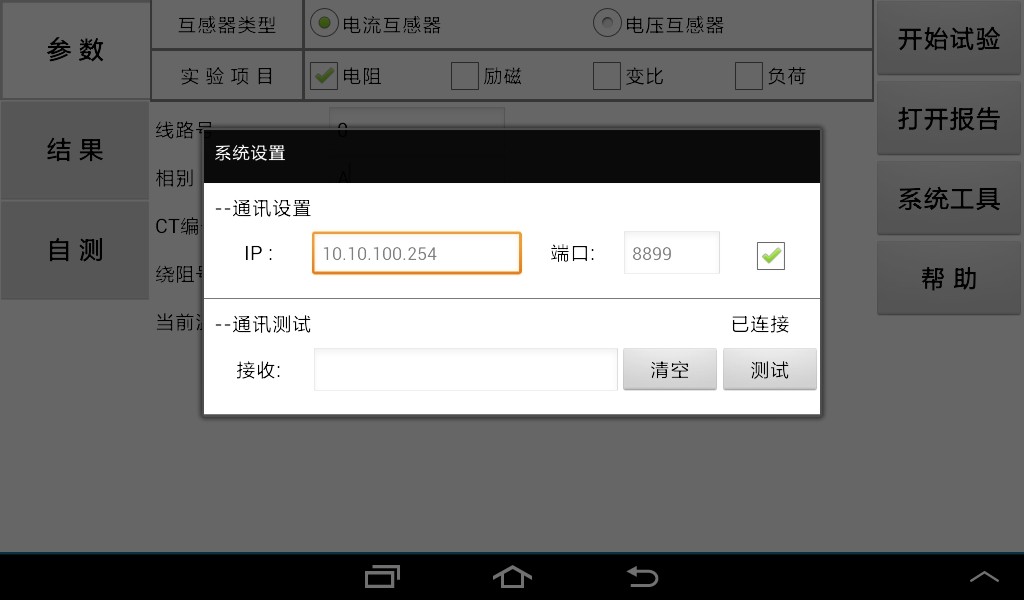

系统工具界面，如图2.9。在该界面中进行WIFI连接，通讯测试等操作

。

图2.9 系统工具界面

(4)．帮助

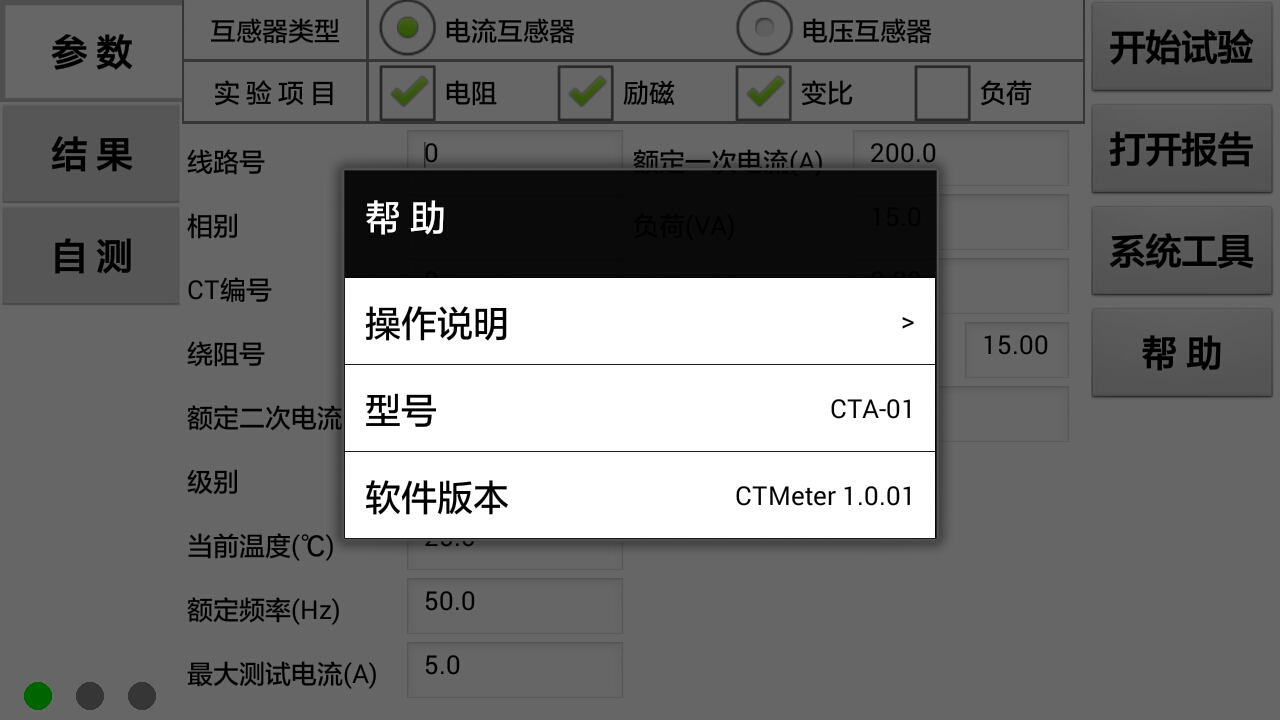

图2.10 帮助界面

2.4.2 结果页功能按钮

(1)、误差数据

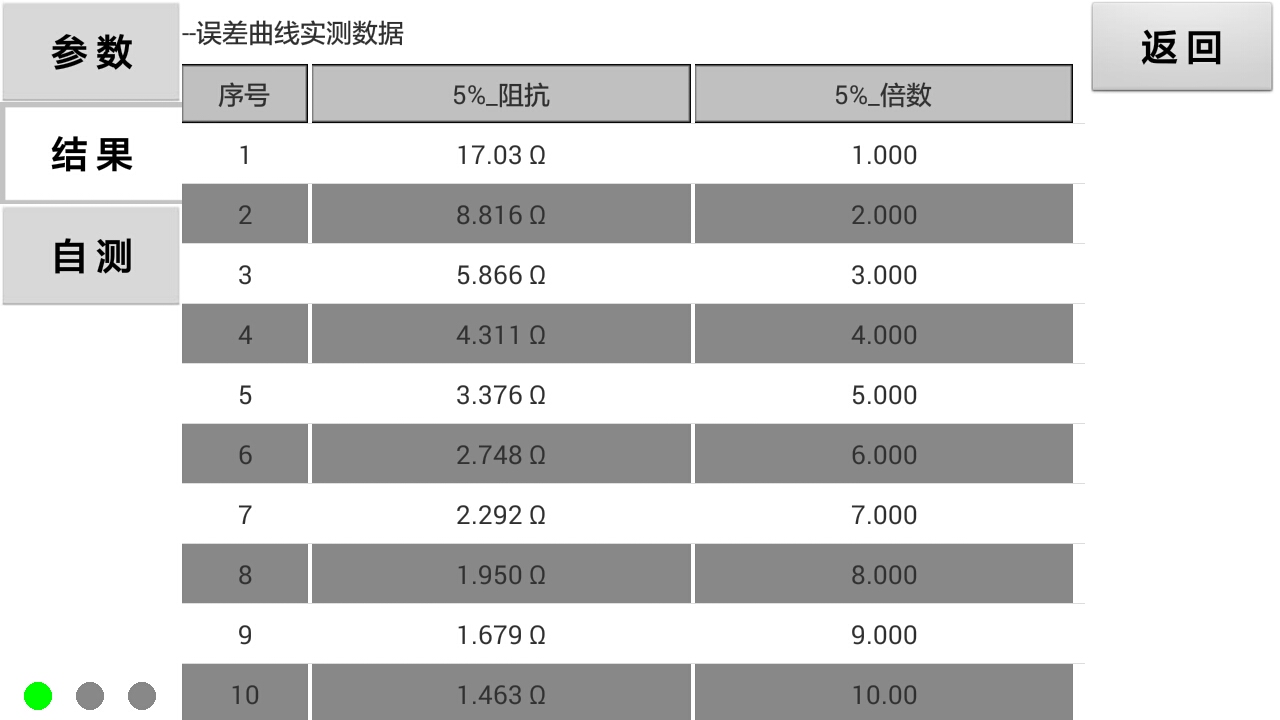

选择误差数据将显示5%和10%误差情况下，额定一次电流倍数与最大负荷之间的关系数据界面，如图2.11。界面中给出的数据是根据实际励磁测试数据计算得到的。计算方法见附录B。

图2.11 5%和10%误差数据界面图 2.12 5%误差曲线界面

(2)、误差曲线

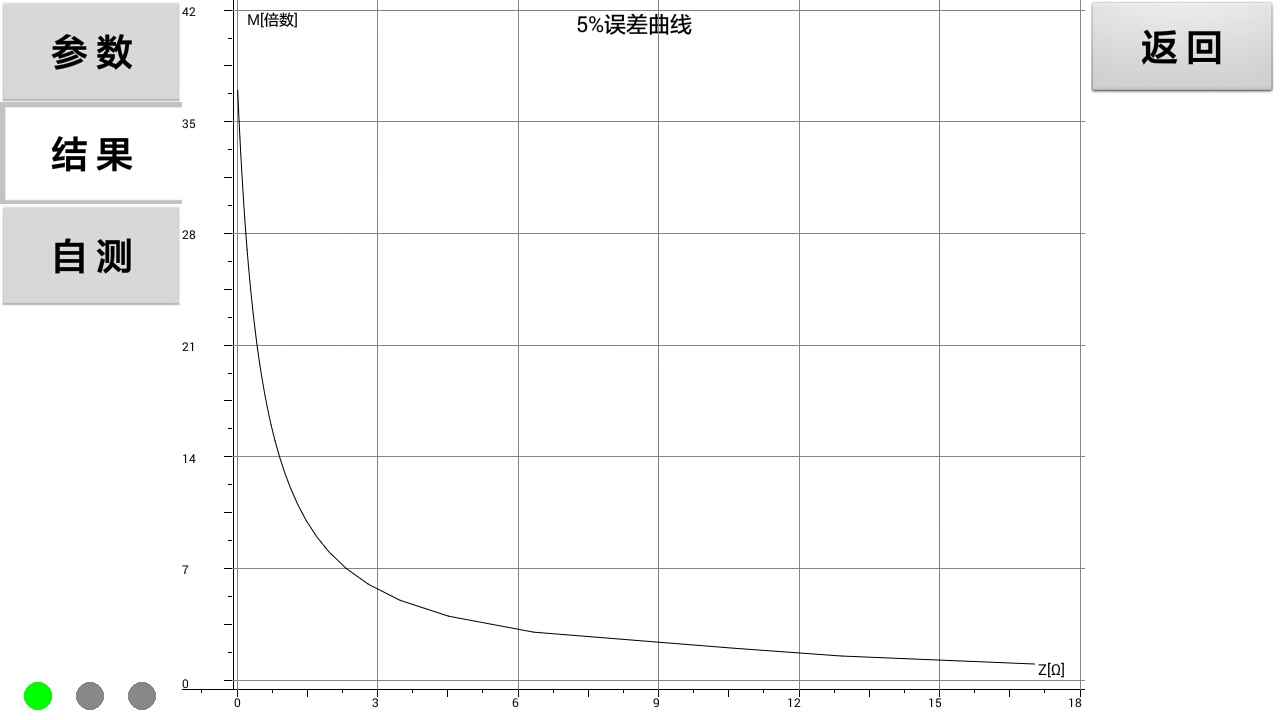

选择误差曲线，将显示10%（或5%）误差情况下，额定一次电流倍数与最大负荷之间的关系曲线界面，如图2.12。界面中横坐标为额定一次电流倍数，纵坐标为允许的最大负荷。

(3)、励磁数据

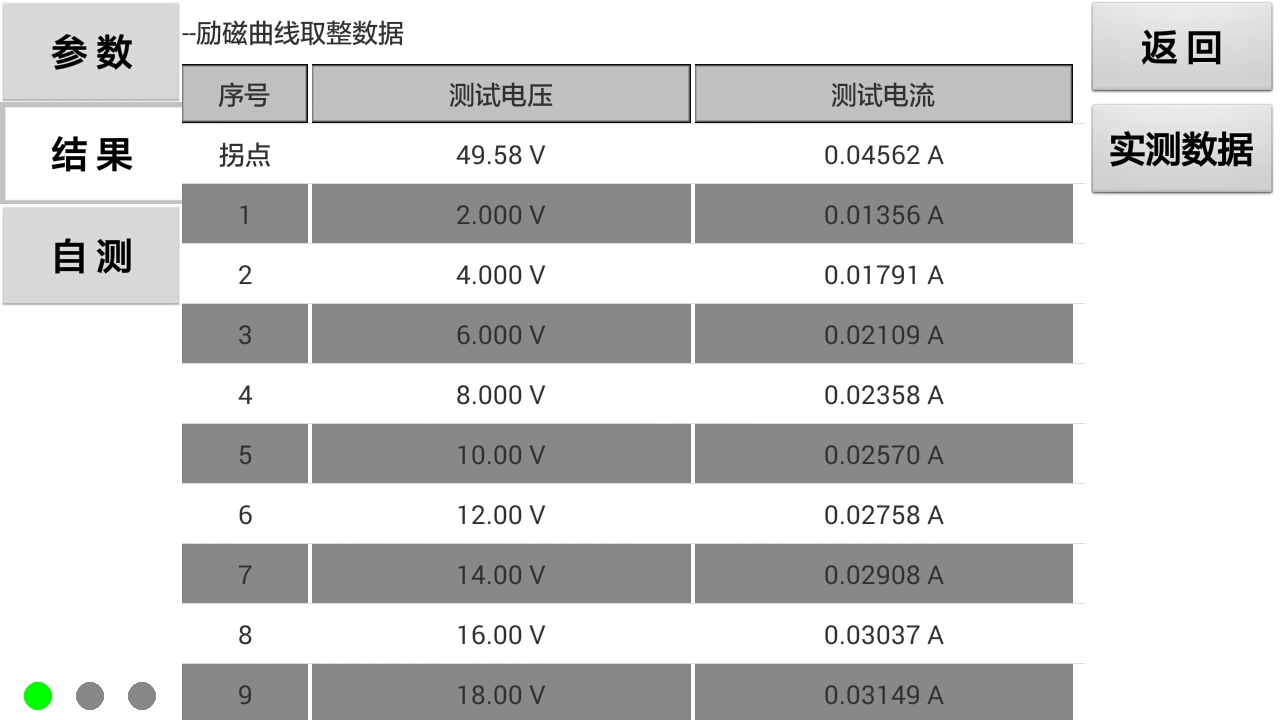

选择励磁数据将显示励磁数据界面，如图2.13，界面中给出了自动计算出来的拐点电压和拐点电流。

图2.13 励磁数据界面 图2.14 励磁曲线界面

(4)、励磁曲线

选择励磁曲线将显示励磁曲线界面，如图2.14，界面中给出拐点电压和拐点电流。

(5)、比值差表

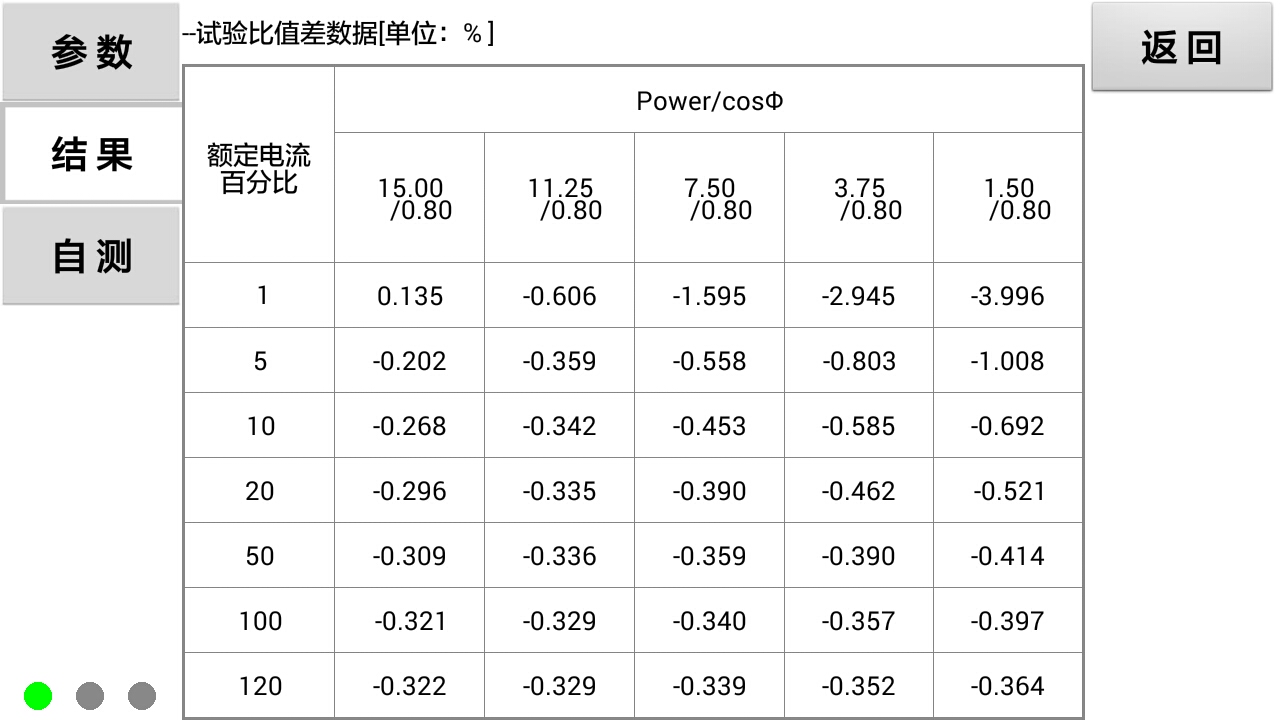

选择比值差表将显示不同额定电流百分比和不同负荷值情况下被测CT的比值差表，如图2.15：

图2.15 比值差表界面 图2.16 相位差表界面

(6)、相位差表

选择相位差表将显示不同额定电流百分比和不同负荷值情况下被测CT的相位差表如图2.16：
