1 电流互感器（CT）试验

在参数界面，选择互感器类型栏中电流互感器选项。

2.1.1 试验接线

第一步：根据表2.1描述的CT试验项目说明，依照图2.1进行接线（对于各种结构的CT，可参考附录D描述的实际接线方式）。

表2.1 CT试验项目说明

电阻	励磁	变比	负荷	说明	接线图
√				测量CT的二次绕组电阻	图2.1，但一次侧可以不接
√	√			测量CT的二次绕组电阻、励磁特性	图2.1，但一次侧可以不接
√		√		测量CT的二次绕组电阻，检查CT变比和极性	图2.1
√	√	√		测量CT的二次绕组电阻、励磁特性，检查CT变比和极性	图2.1
			√	测量CT的二次负荷	图2.1

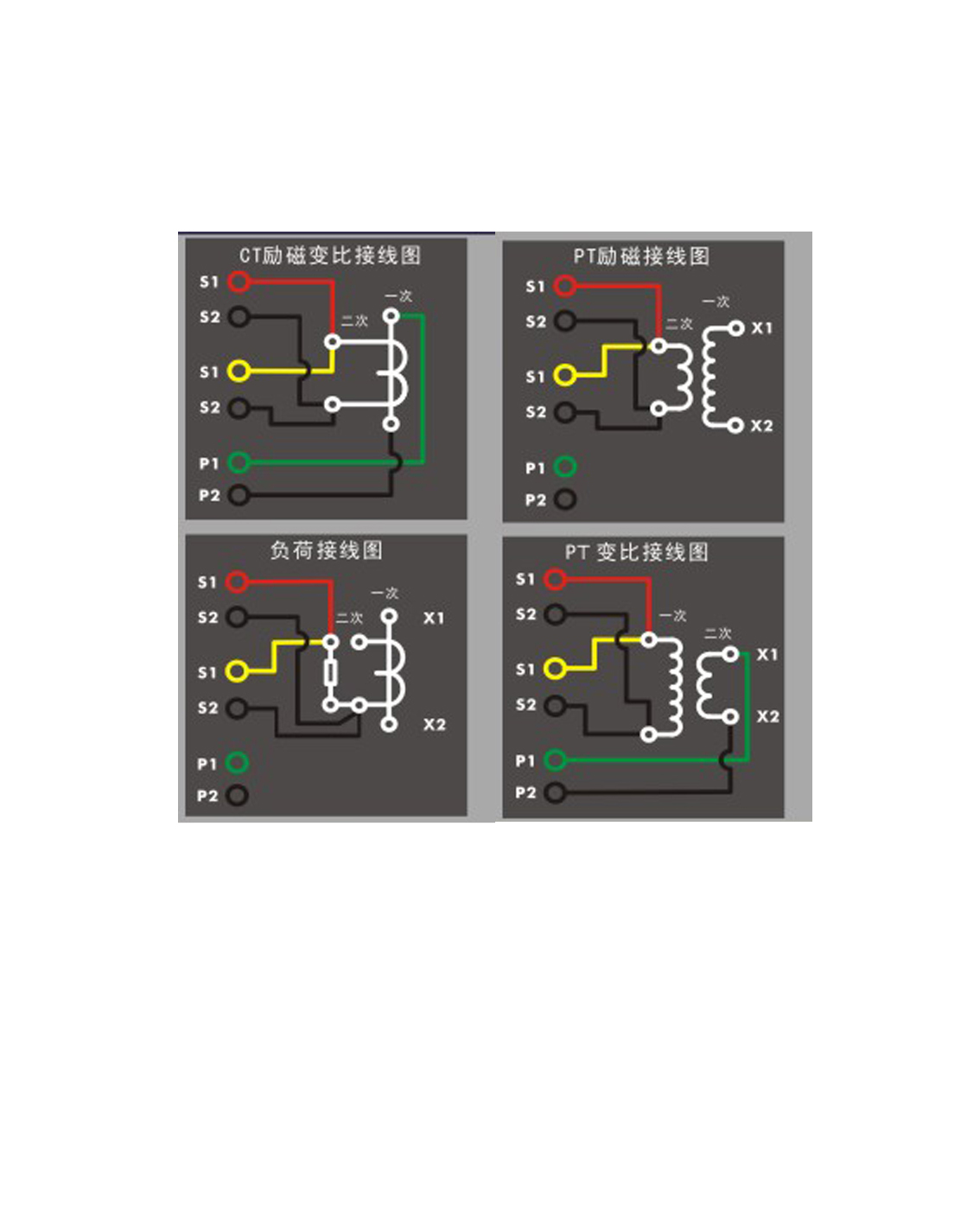

图2.1 试验接线方式

第二步：同一CT其他绕组开路，CT的一次侧一端要接地，设备也要接地。

第三步：接通电源，准备参数设置。

2.1.2 参数设置

P级、TPY级和计量类CT的试验参数设置界面分别如图2.2、2.3和2.4。

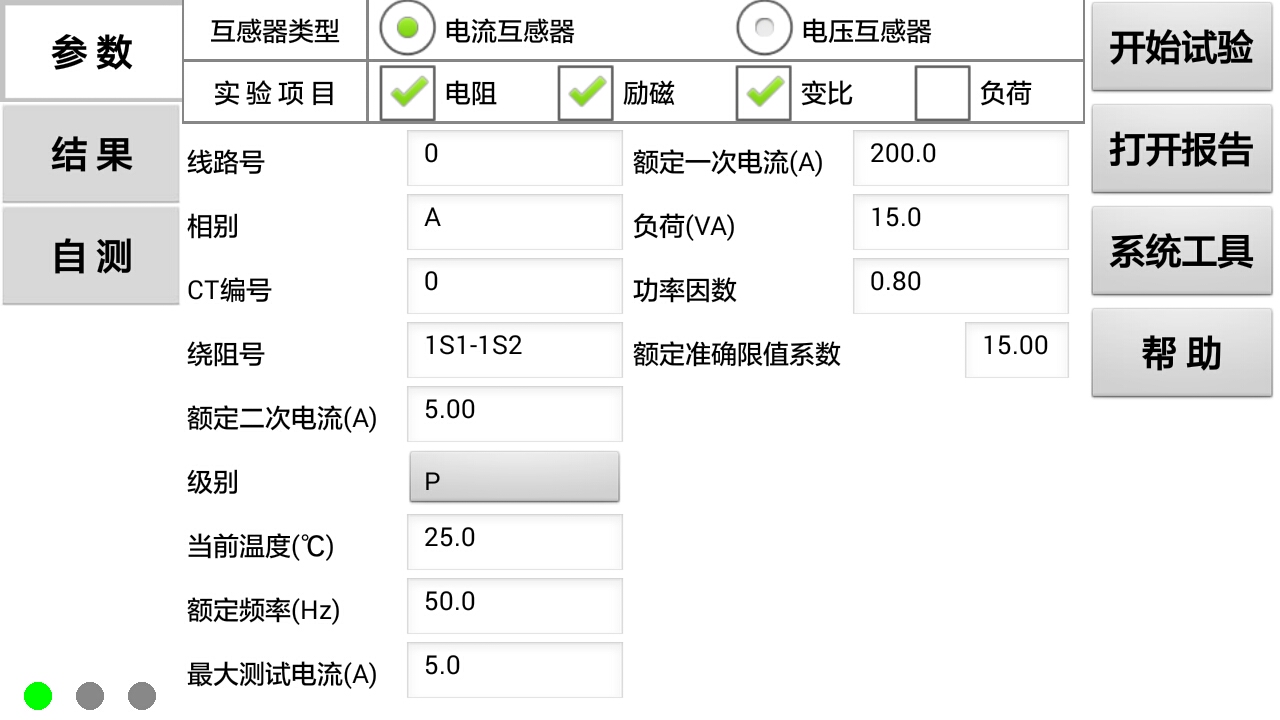

图2.2 P级CT参数设置界面

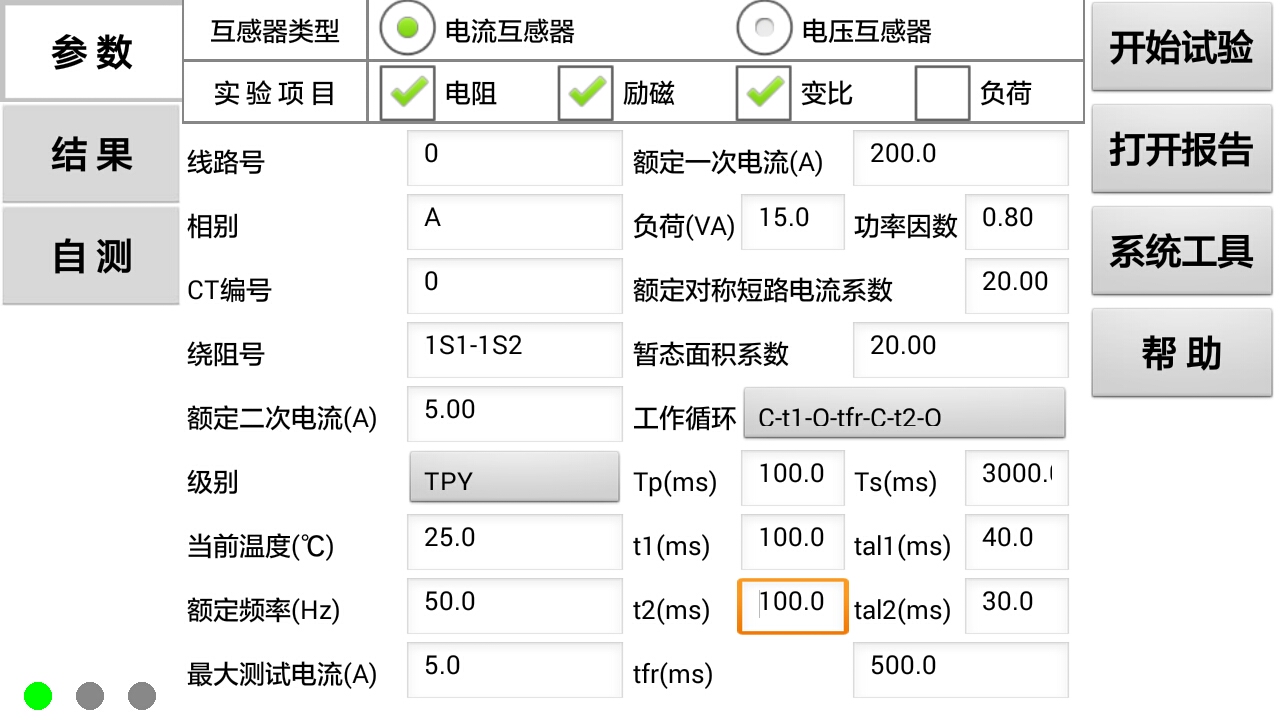

图2.3 TPY级CT参数设置界面

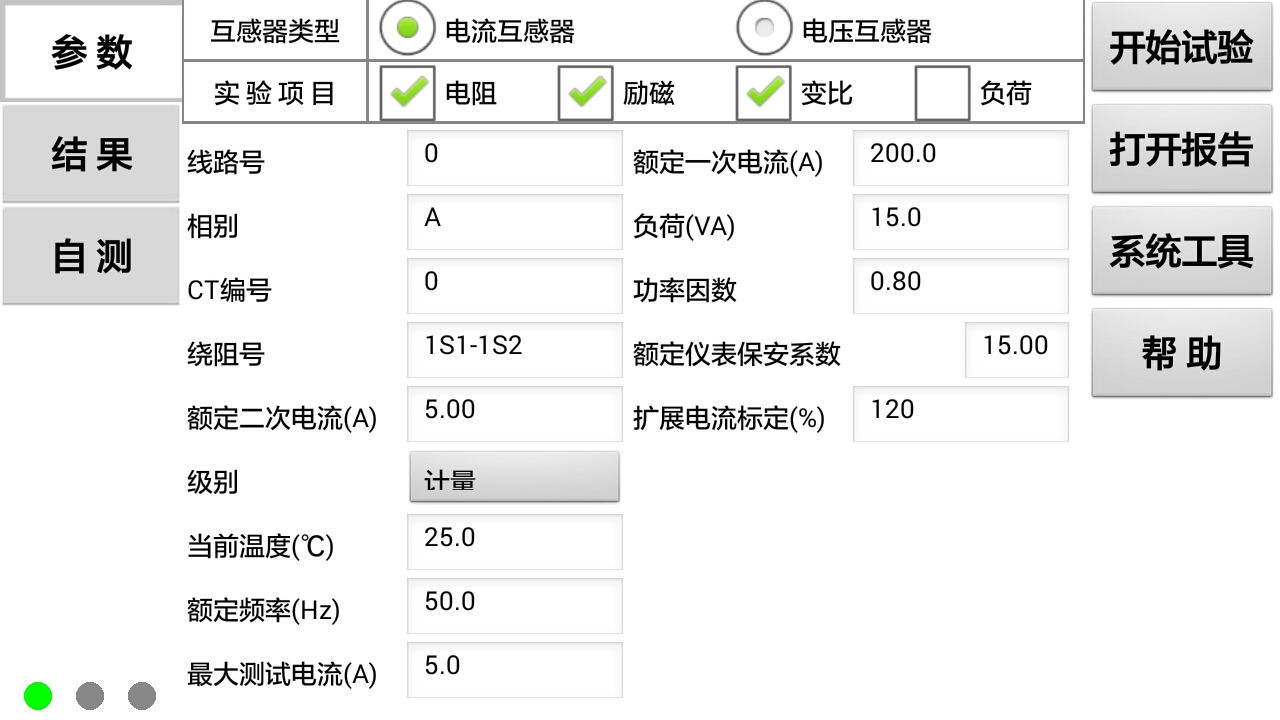

图2.4 计量类CT试验参数界面

参数设置步骤如下：

第一步：选择互感器类型为电流互感器。

第二步：根据表2.1选择实验项目。

第三步：设置以下参数。

（1）线路号、相别、CT编号、绕组号：可输入汉字、字母和数字，默认保存的报告文件名为“CT_线路号_相别_CT编号_绕组号_实验项目_日期_时分秒.xls”。

（2）额定二次电流：电流互感器二次侧的额定电流，一般为1A和5A。通常二次电流的设置与被测互感器的二次电流设置一致。

（3）级别：被测绕组的级别，对于CT，有P、TPY、计量等3个选项。

（4）当前温度：测试时绕组温度，一般可输入测试时的气温。

（5）额定频率：可选值为：50Hz或60Hz。

（6）最大测试电流：一般可设为额定二次电流值，对于额定二次电流为5A的CT，设置为5A，对于额定二次电流为1A的CT，一般可设为2A。

（7）额定一次电流：CT的额定一次电流，用于计算准确的实际电流比。

（8）额定负荷，功率因数：铭牌上的额定负荷，功率因数为0.8或1。

（9）针对不同CT，设置表2.2中的特殊参数。

表2.2 CT扩展参数描述

参数	描述	P	TPY	计量
额定准确限值系数	铭牌上的规定，默认：10。用于计算极限电动势及其对应的复合误差	√
额定对称短路电流系数	铭牌上的规定，默认：10。用于计算极限电动势及其对应的峰瞬误差		√
额定暂态面积系数	铭牌上的规定，默认：20		√
一次时间常数	默认：100ms		√
二次时间常数	默认：3000ms		√
工作循环	C-t1-O或C-t1-O-tfr-C-t2-O，默认：C-t1-O循环		√
t1	第一次电流通过时间，默认：100ms		√
tal1	一次通流保持准确限值的时间，默认：40ms
tfr	第一次打开和重合闸的延时，默认：500ms。选择C-t1-O-tfr-C-t2-O循环才显示		√
t2	第二次电流通过时间，默认：100ms。选择C-t1-O-tfr-C-t2-O循环才显示		√
tal2	二次通流保持准确限值的时间，默认：40ms 选择C-t1-O-tfr-C-t2-O循环才显示		√
额定仪表保安系数	铭牌上的规定，默认值：10。用于计算极限电动势及其对应的复合误差			√
扩大电流标定 ext	范围：100％～400％，默认：120％			√

第五步：选择右边的开始试验按钮进行试验。

2.1.3 试验结果

选择结果页，CT的试验结果界面如图2.5。

图2.5 CT的试验结果界面

对于不同级别的CT和所选的试验项目，试验结果也不同，见表2.3。

表2.3 CT试验结果描述

试验结果		描述	P	TPY	计量
负荷	实测负荷	单位：VA，CT二次侧实测负荷	√	√	√
	功率因数	实测负荷的功率因数	√	√	√
	阻抗	单位：Ω，CT二次侧实测阻抗	√	√	√
电阻	电阻（25℃）	单位：Ω，当前温度下CT二次绕组电阻	√	√	√
电阻	电阻（75℃）	，单位：Ω，折算到75℃下的电阻值	√	√	√
励磁	拐点电压和拐点电流	单位：分别为V和A，根据标准定义，拐点电压增加10%时，拐点电流增加50%。	√	√	√
	不饱和电感	单位：H，励磁曲线线性段的平均电感	√	√	√
	剩磁系数	剩磁通与饱和磁通的比值	√	√	√
	二次时间常数	单位：s,CT二次接额定负荷时的时间常数	√	√	√
	极限电动势	单位：V，根据CT铭牌和75℃电阻计算的极限电动势	√	√	√
	复合误差	极限电动势或额定拐点电势Ek下的复合误差	√		√
	峰瞬误差	极限电动势下的峰瞬误差		√
	准确限值系数	实测的准确限值系数	√
	仪表保安系数	实测的仪表保安系数			√
	对称短路电流倍数Kssc	实测的对称短路电流倍数		√
	暂态面积系数	实际的暂态面积系数		√
变比	变比	额定负荷下的实际电流比	√	√	√
	匝数比	被测试的二次绕组与一次绕组的实际匝比	√	√	√
	比值差	额定负荷下的电流误差	√	√	√
	相位差	额定负荷下的相位差	√	√	√
	极性	CT一次和二次的极性关系，有同极性/－（减极性）和反极性/+（加极性）两种	√	√	√
	匝比误差	实测匝数比与额定匝比的相对误差
