如何使用GOM Scan 1对汽车车灯进行三维扫描和检测

金鉴方博士：车规AEC-Q102认证需要一个强大的LED失效分析实验室作基础支撑

2021年，新能源汽车产销量同比均增长了1.6倍。在工业经济仍面临较大压力的情况下，新能源汽车产业走势强劲，离不开庞大的市场支撑。因此，汽车所有必需的零部件:车灯的需求亦都大增。

随着新能源汽车的外型越来越时尚多变, 车灯的型态亦变得复杂, 传统三坐标测量需要更长时间来去检测工件和模具。这时GOM Scan 1 三维光学扫描仪就能提高整条生产线的效能。

GOM Scan 1 可以从细小的汽车灯泡, 到车灯产品检测, 再到车灯模具都能一一扫描检测。

另外，测量夹具会因为产品完结而弃掉, 是有限寿命的，同时这些夹具亦是测量时考虑的成本。但ATOS是非接触式扫描，过程中可以不用检测夹具, 从而节省成本。配合GOM Inspect Professional的虚拟装配, 更可节省用来测试车灯装配的汽车模型。

GOM Scan 1 检测流程

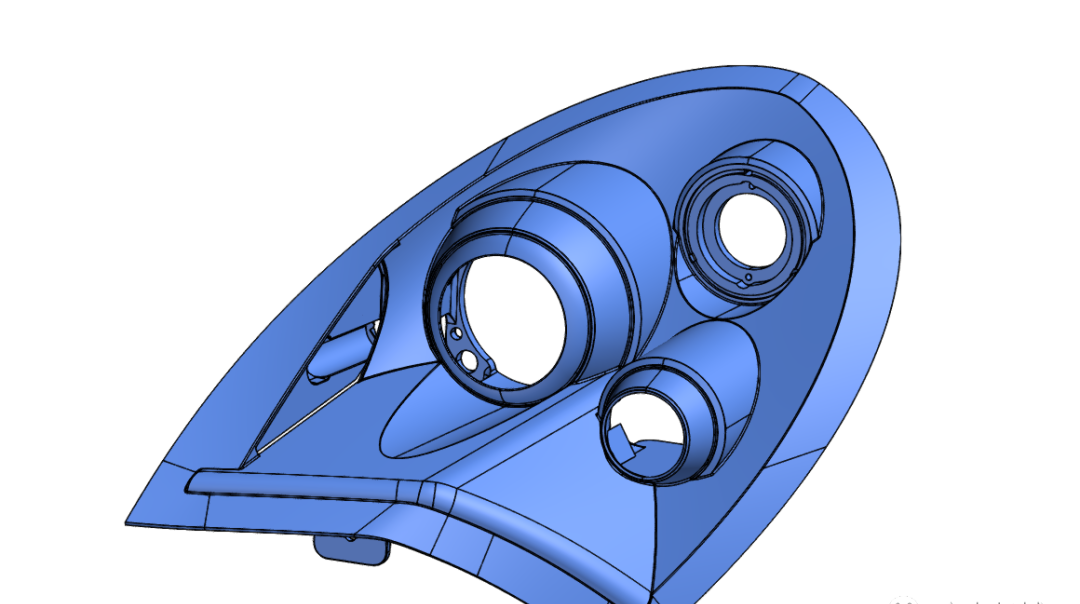

1) 准备车灯的CAD

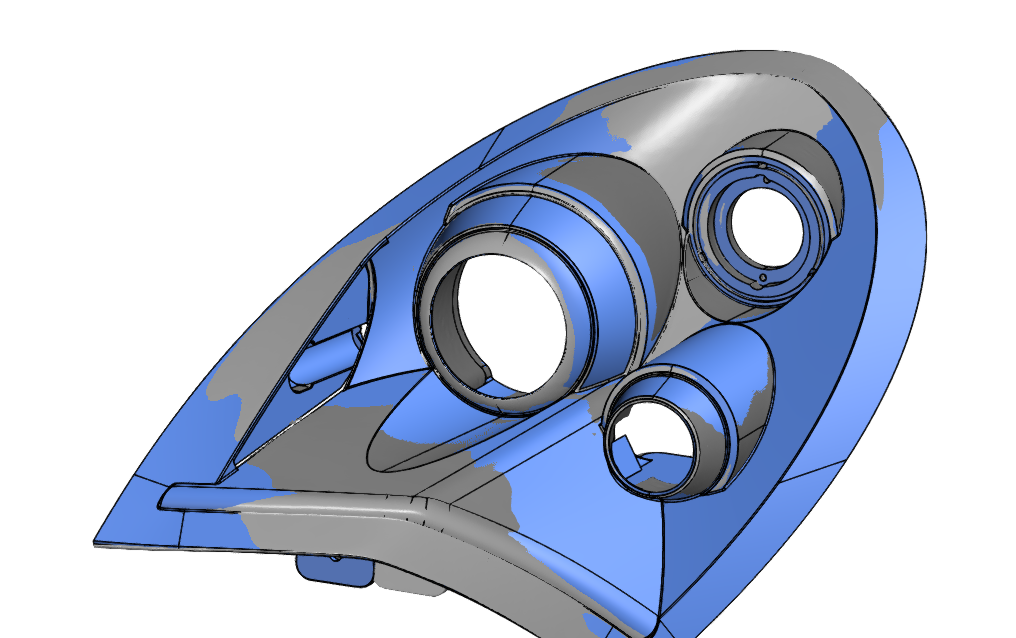

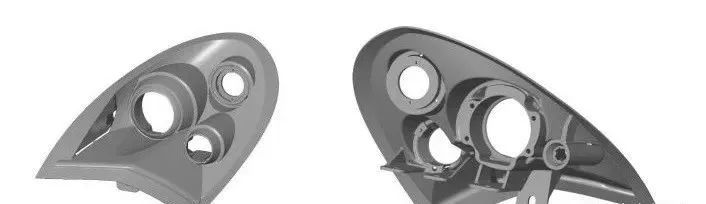

2) GOM Scan 1 扫描后的点云结果

3) 利用不同方法例如RPS， 3-2-1, 最佳拟合等, 把CAD与扫描数据对齐

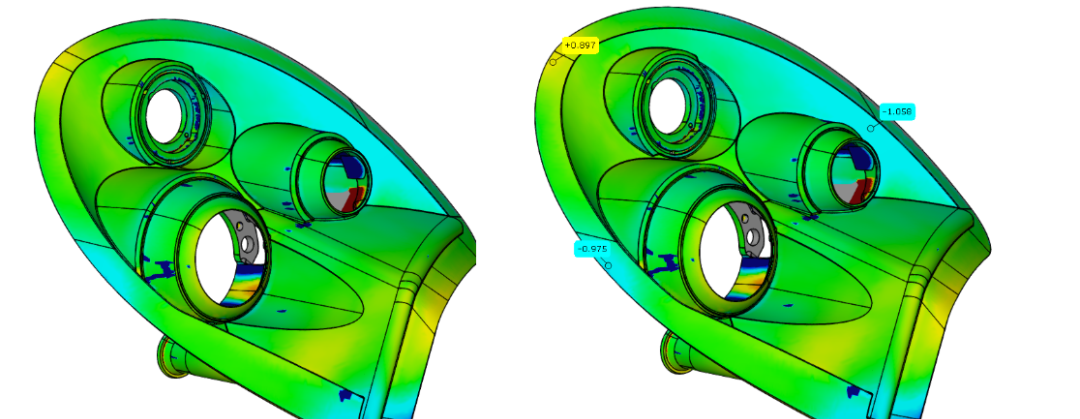

4) 对齐后便可看到彩虹色的误差

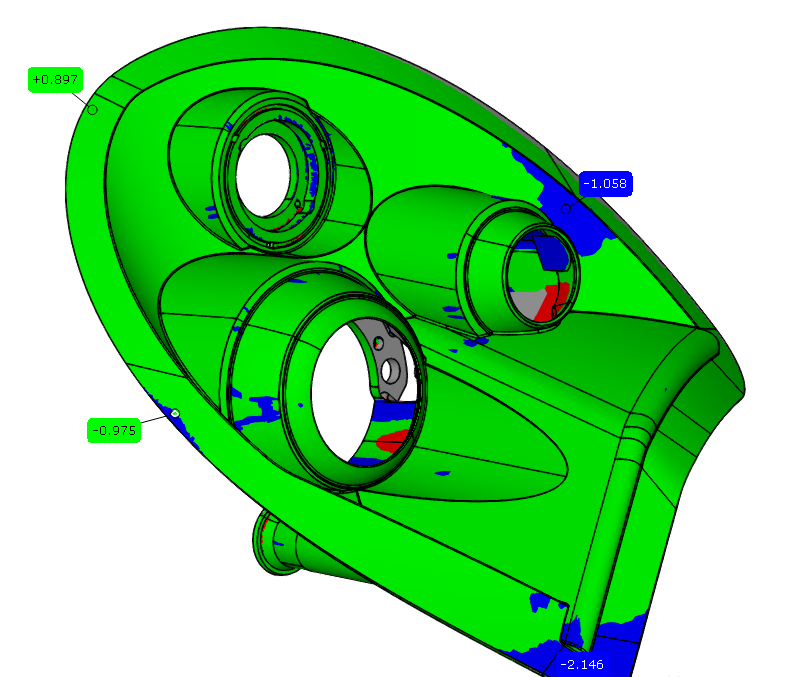

5) 亦可以用直观的合格/不合格展示

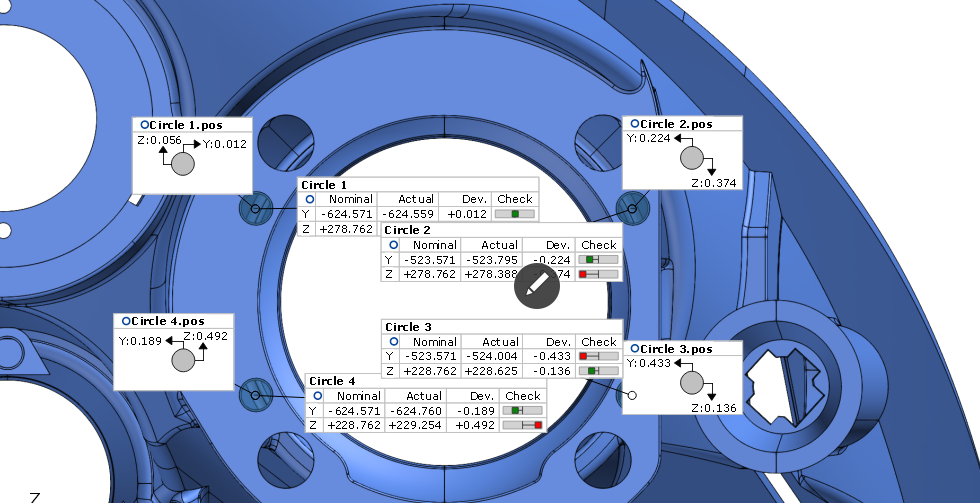

6) 二维的孔测量也是非常方便检测出来

7) 平面度不只有数字更可以以颜色展示, 更易于明白

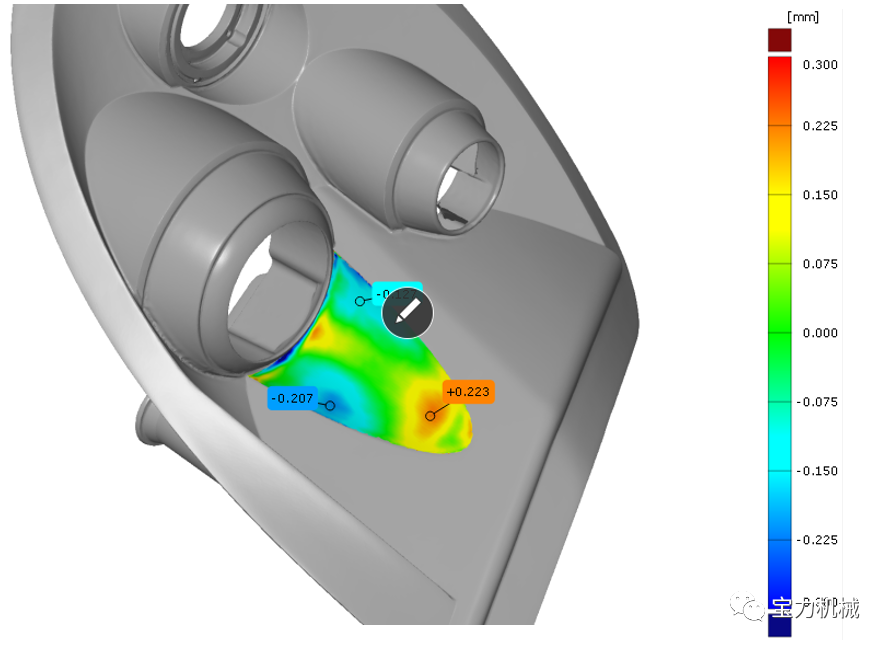

8) 车灯反射位置可以用曲面比较检测, 三坐标则要用较长时间

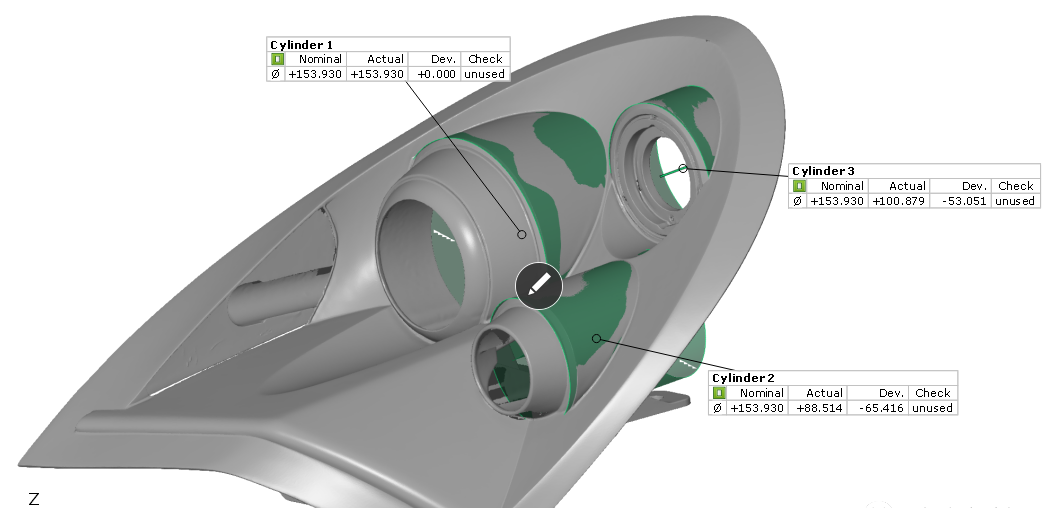

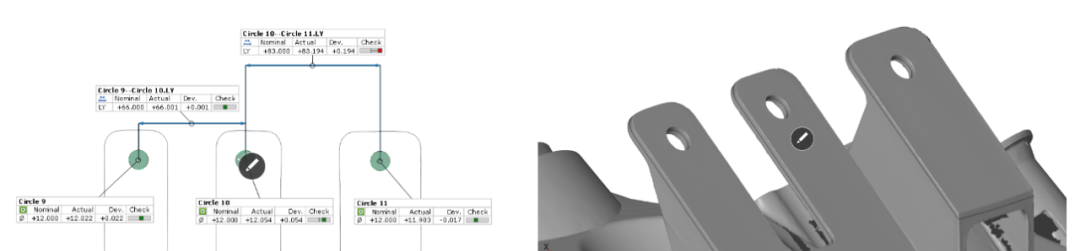

9) 轻松简单地在3D下把几何尺寸检测

10) 直接在截面上作二维检测

ATOS 最新成员: 全新GOM Scan 1
