AWG and UXR 宽带数字调制信号生成与解调

测试系统组成：AWG: M8195A 宽带数字调制信号生成UXR: UXR0504A 示波器，宽带数字调制信号解调VSA：89601C VSA解调分析软件路由器/交换机 一个PC一台（安装有IQtools和89601C，IO library）系统搭建：

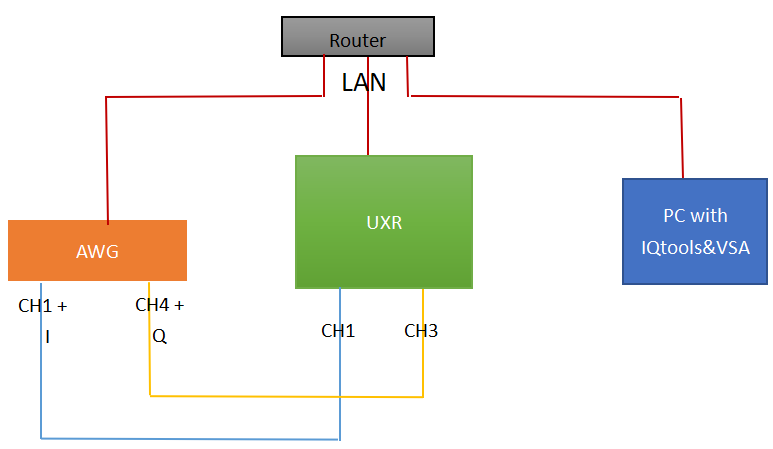

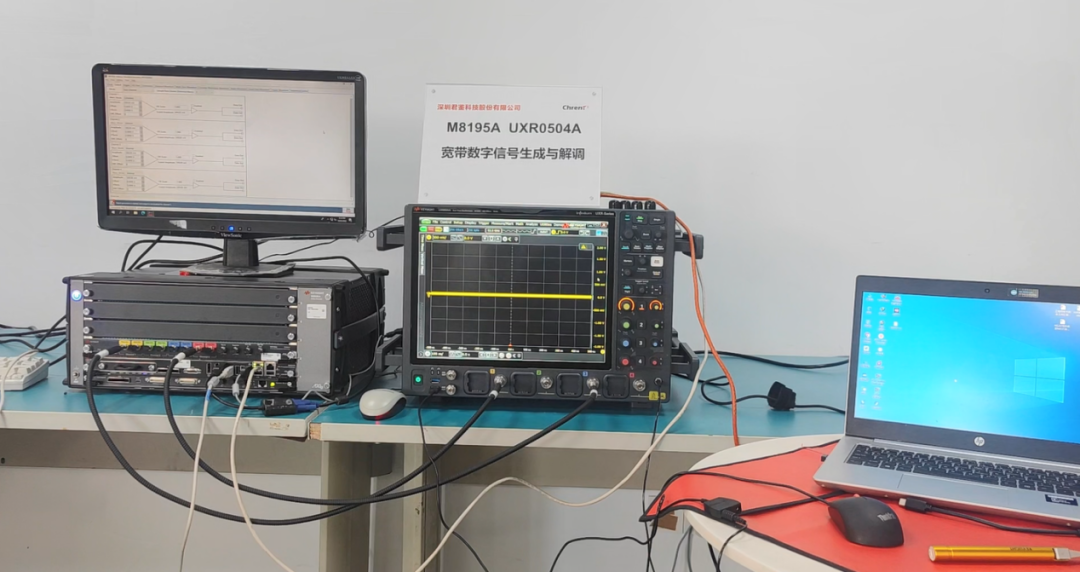

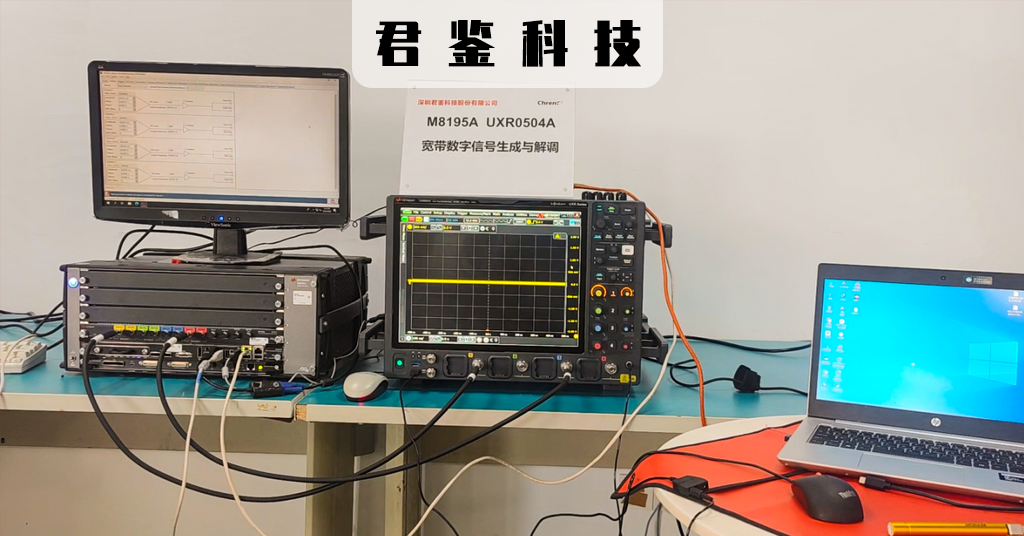

AWG,UXR,PC三台设备的IP设置在同一网段内，通过路由器连接。实际场景如下图：

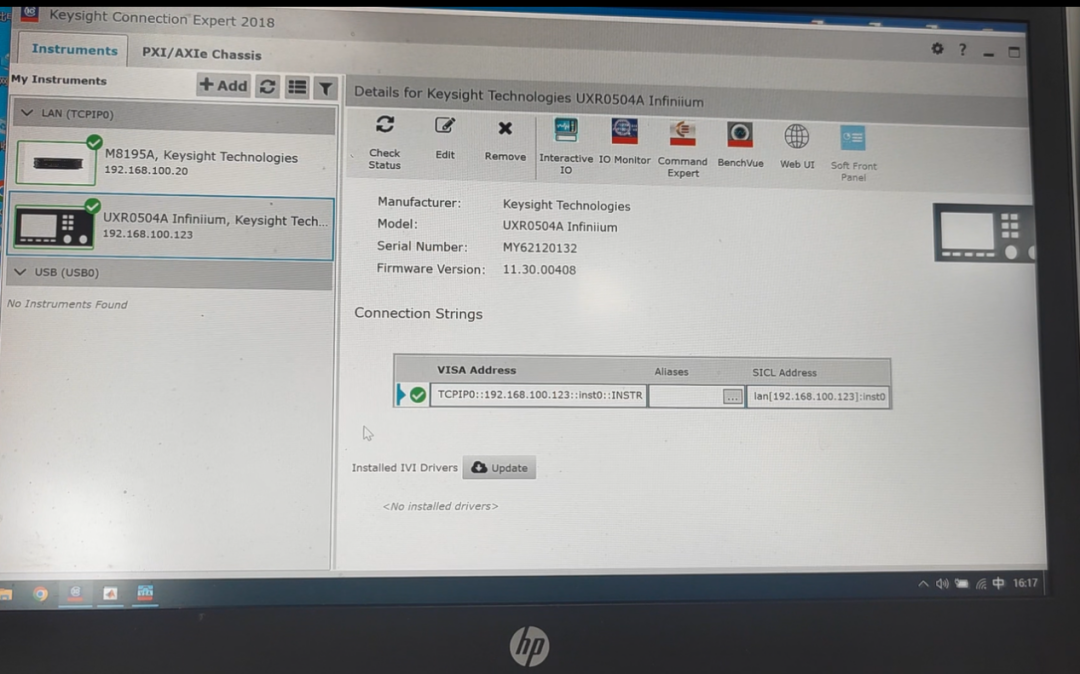

1.在PC上打开IO Library，找到AWG M8195A和示波器 UXR0504A

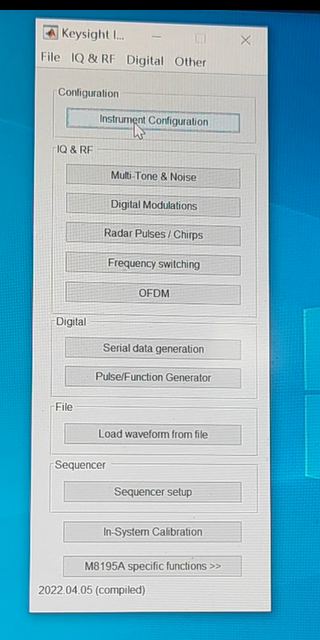

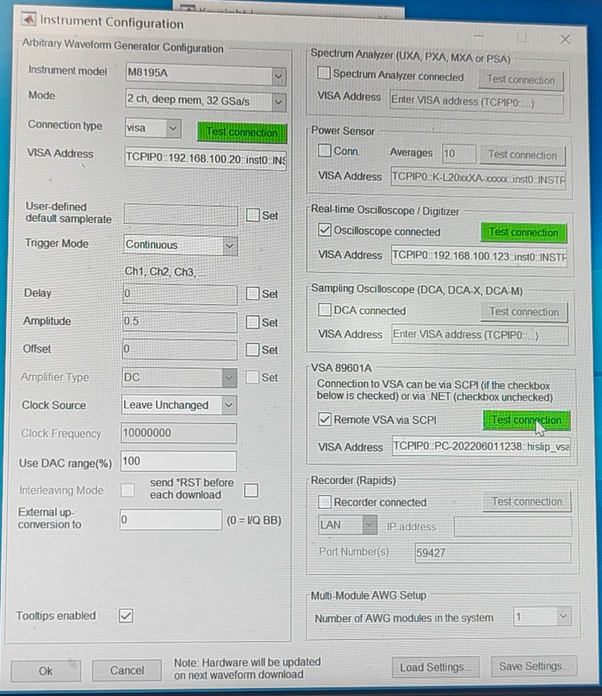

2.打开IQTools软件，配置仪器（在IO Library里可以看到VISA地址）

VSA的地址可以在VSA软件里找到（Utilities---SCPI Preferences--Status）

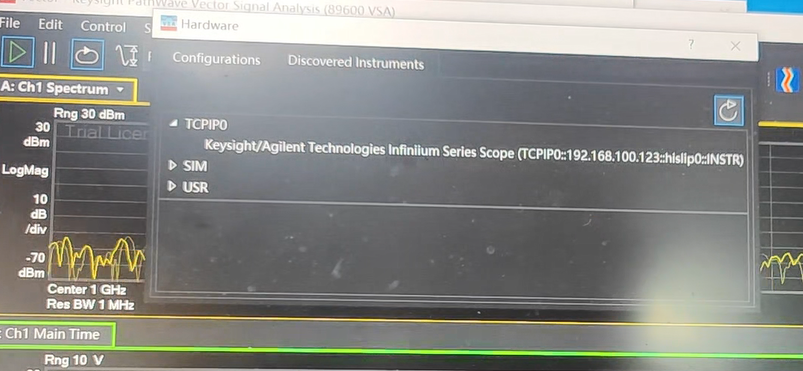

3.VSA 软件需要连上示波器UXR0504AUtilities---hardware--discovered Instruments里找到示波器

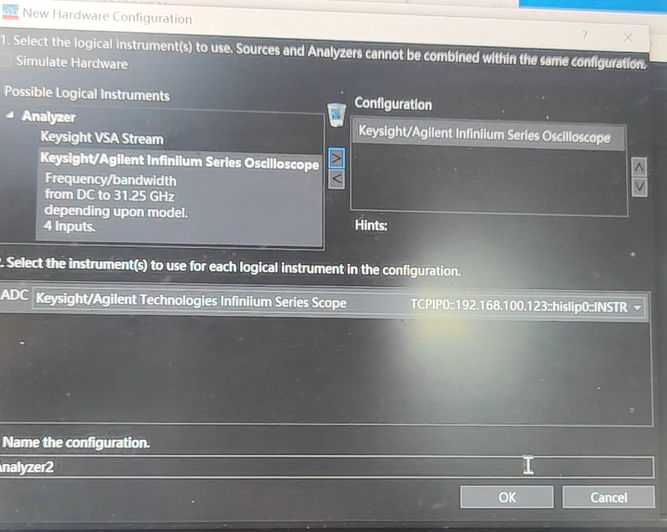

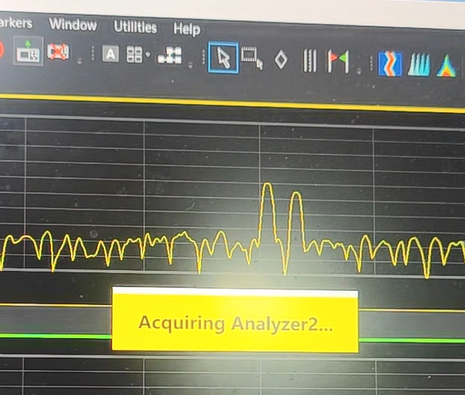

Hardware添加新的Analyzer2

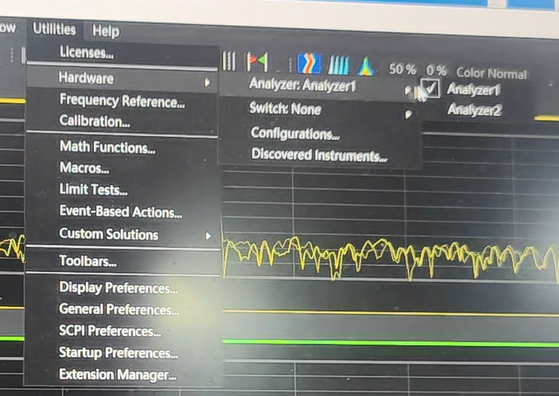

Utilities---Hardware--Analyzer2 连上示波器

4.打开IQtools设置数字调制信号Symbol rate :4GS/s Modulation:QPSK

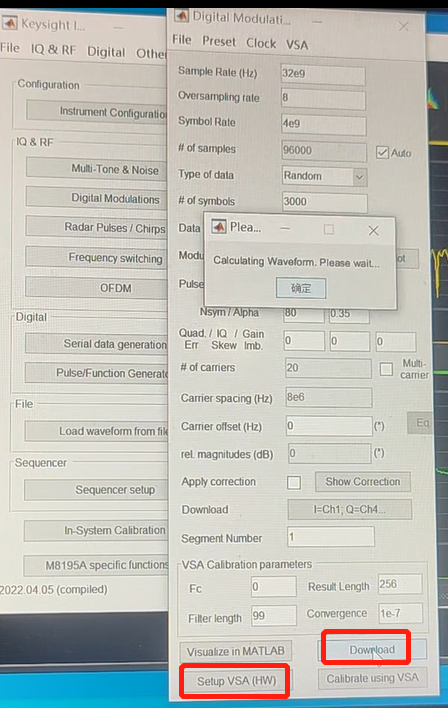

下载到AWG播放(download)，并自动设置VSA(Setup VSA)，通过示波器解调信号

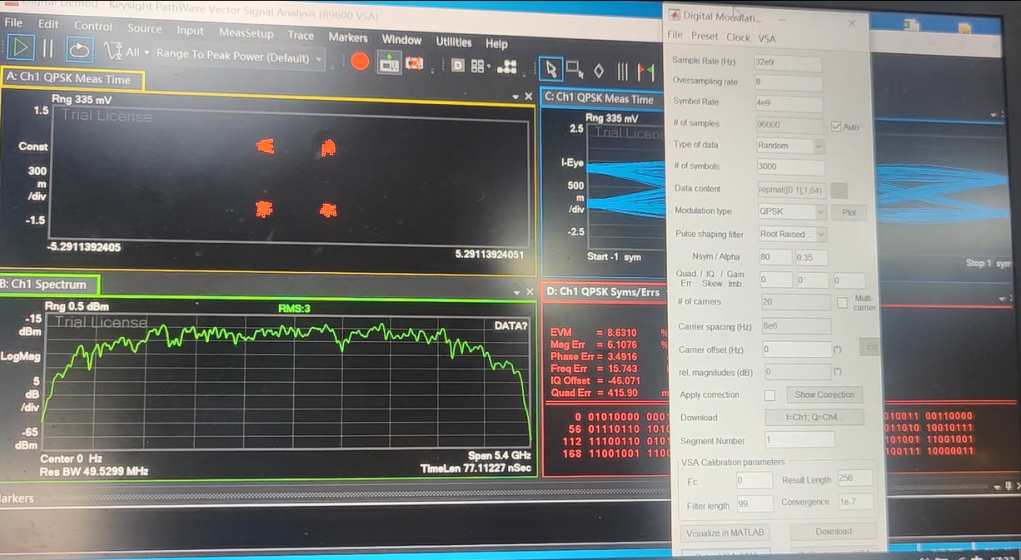

VSA显示解调结果(EVM 8.6%,效果差)

解调效果差的原因是AWG信号路径未经过校准5.AWG信号路径校准

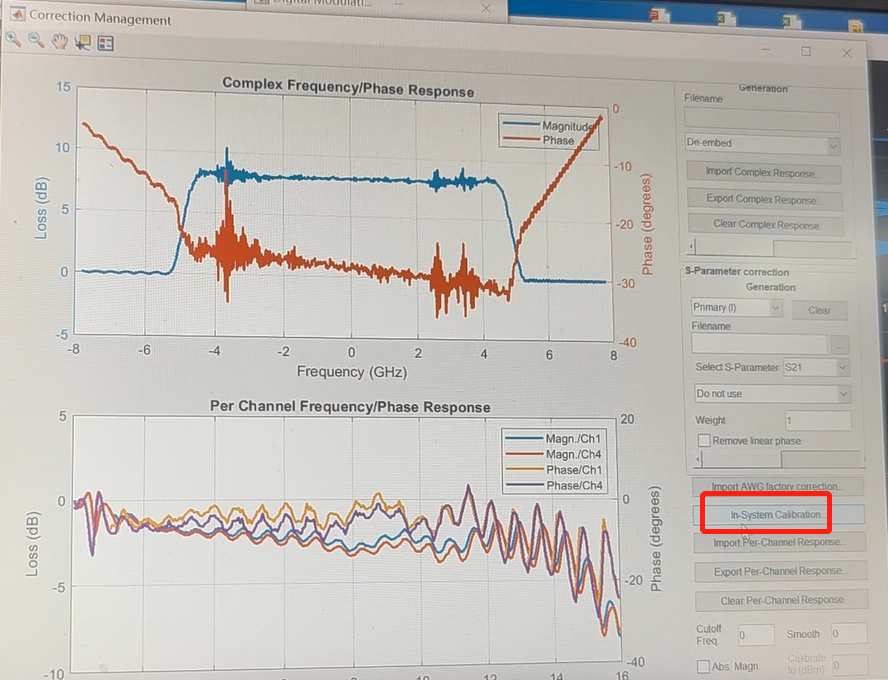

• VSA断开示波器连接，示波器UXR0504A恢复默认设置。点击 show correction，进入校准界面，选择In-System Calibration

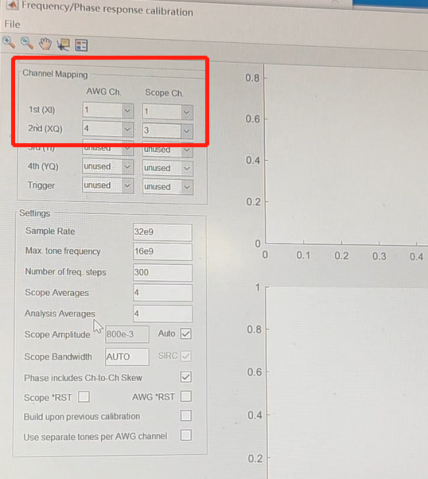

设置好AWG和UXR对应通道路径，点击run运行校准

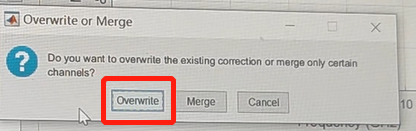

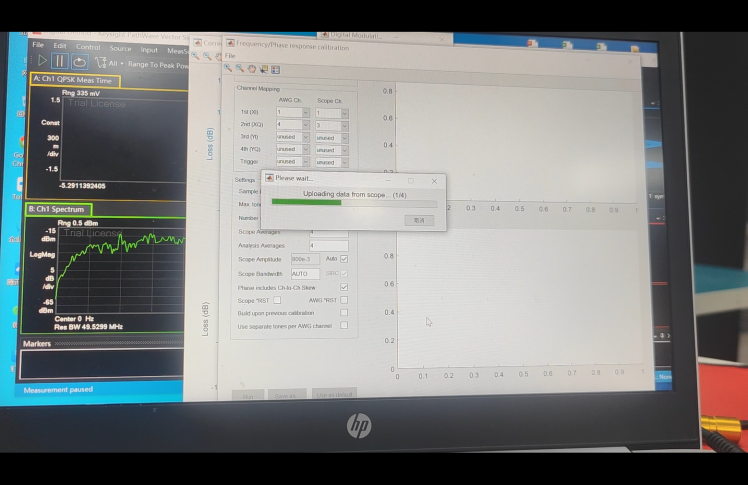

覆盖校准数据

关闭校准界面，回到数字调制界面，勾选apply correction，点击download下载播放并再一次Setup VSA

此时，可以看到EVM值由8.6%变成了1.5%

点击Re-Calibrate可以进一步改善EVM到1.3%

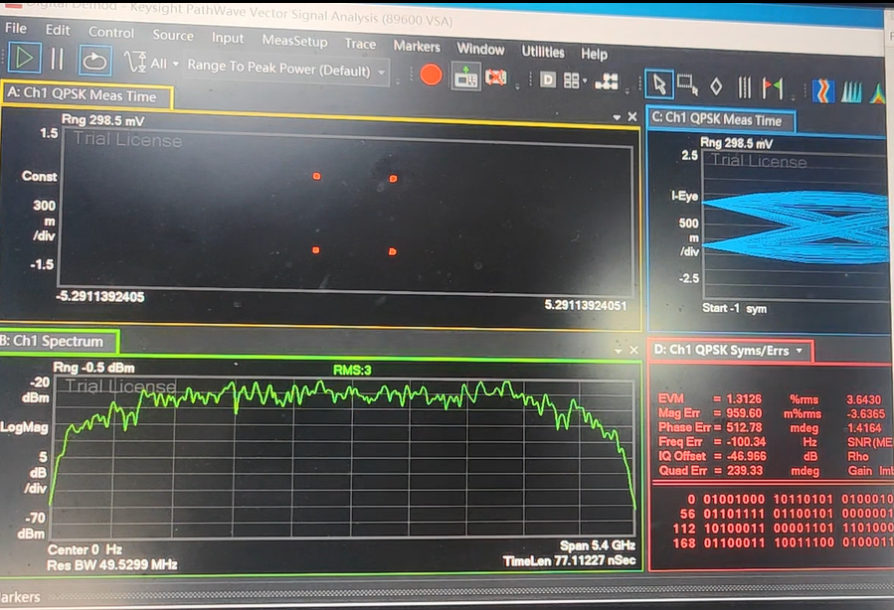

6.调制方式有QPSK变成256QAM,download到AWG播放，并Setup VSA可以看到解调结果 EVM值0.9%
