使用HEM系列TEM小室对2.4GHZ器件的辐射测量

1.目标

本文的目的是演示HEM系列TEM小室如何用于测量2.4GHz设备（如蓝牙和WiFi）的光谱。

2.测量设置

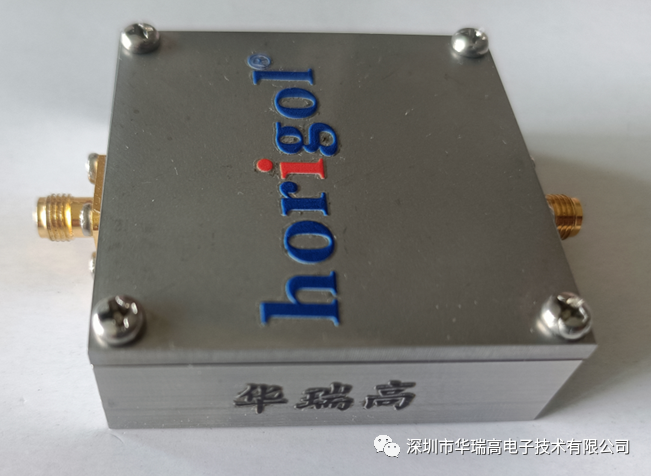

HEM系列TEM小室具有40 x 40 mm的大电场注入面积，非常适合测量频谱USB蓝牙和WiFi设备，如图1所示

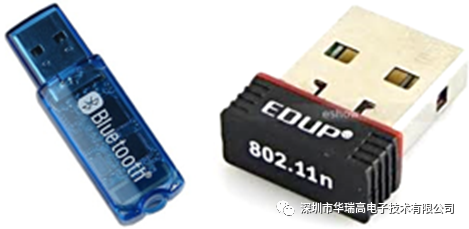

图1.USB蓝牙和WiFi设备

所需的额外设备是一台计算机，用于为设备供电和激活，以及频谱分析仪。对于本文所述的测量，使用我司提供的XSA1075频谱分析仪。

为了将蓝牙设备安装到TEM小室中，将其从塑料外壳中取出，并将电缆焊接到其连接器端子上。修改后的设备如图2所示。使用铜包层PCB作为TEM电池盖，并铣出USB连接器大小的孔，用于安装USB设备或退出电缆。图3描述了手机内的蓝牙设备及其USB电缆。

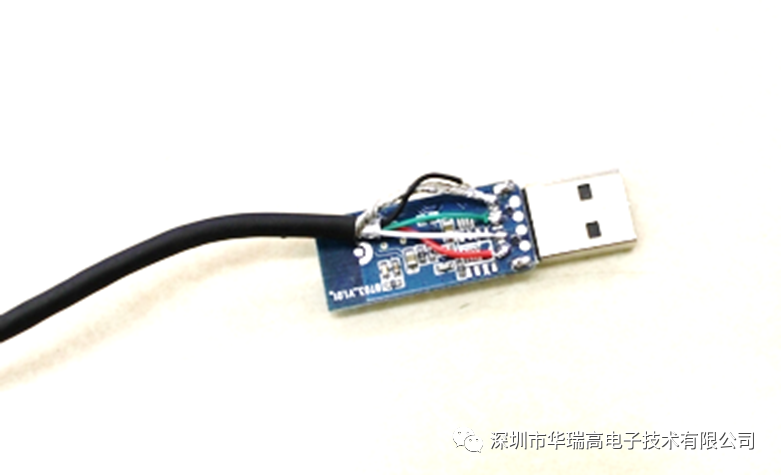

图2.用于TEM小室测量的改进型蓝牙设备

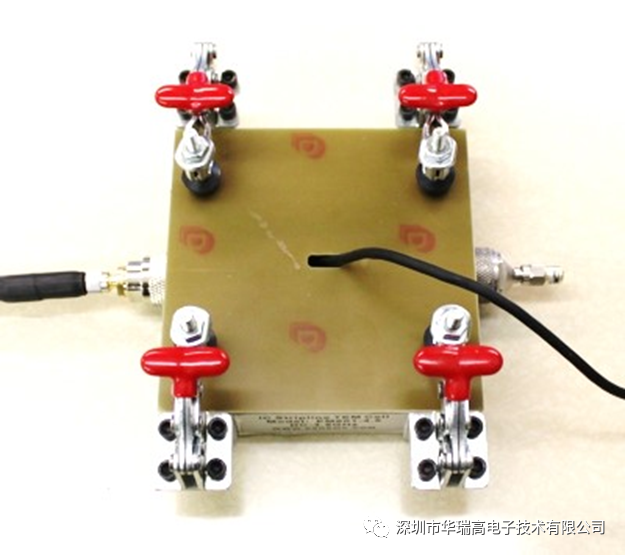

图3.安装在TEM小室内的蓝牙设备

测量WiFi设备更简单，因为它很容易安装到TEM小室中，只需要将USB电缆连接到外部，如图4所示

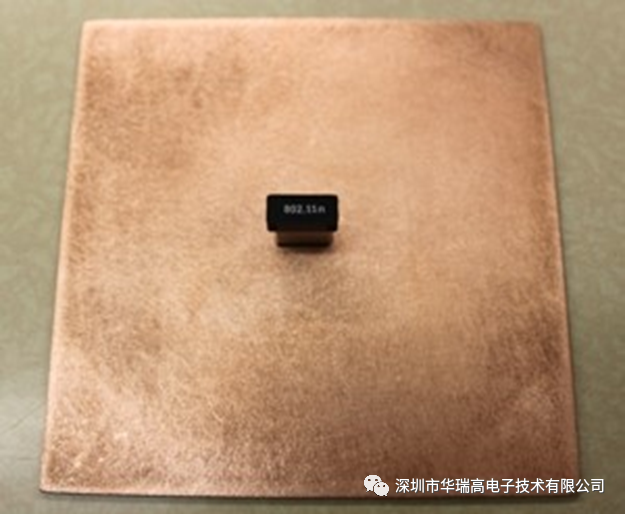

图4.安装在TEM小室内的WiFi设备

3.测量

使用我司提供的XSA1075150KHz–7.5GHz频谱分析仪进行测量，设置为：3 MHz RBW、50 MHz VBW、10.375 ms扫描时间、10 dB衰减、150KHz起始频率和6GHz停止频率。TEM小室的端口1连接到频谱分析仪，端口2接在50Ω负载。第一次测量是TEM室被完全覆盖，内部没有装置。空的小室的频谱测量如图5所示。

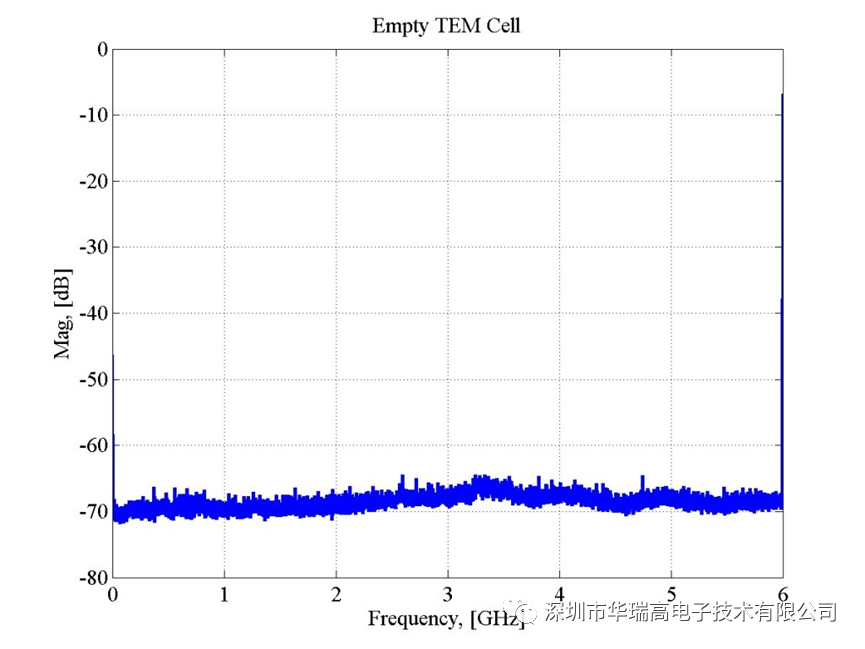

图5空的TEM小室测量

蓝牙和WiFi设备的测量光谱如图6和图7所示。对于每个设备测量，它们都连接到一台计算机并完全正常工作。蓝牙设备已进入搜索新的设备模式。

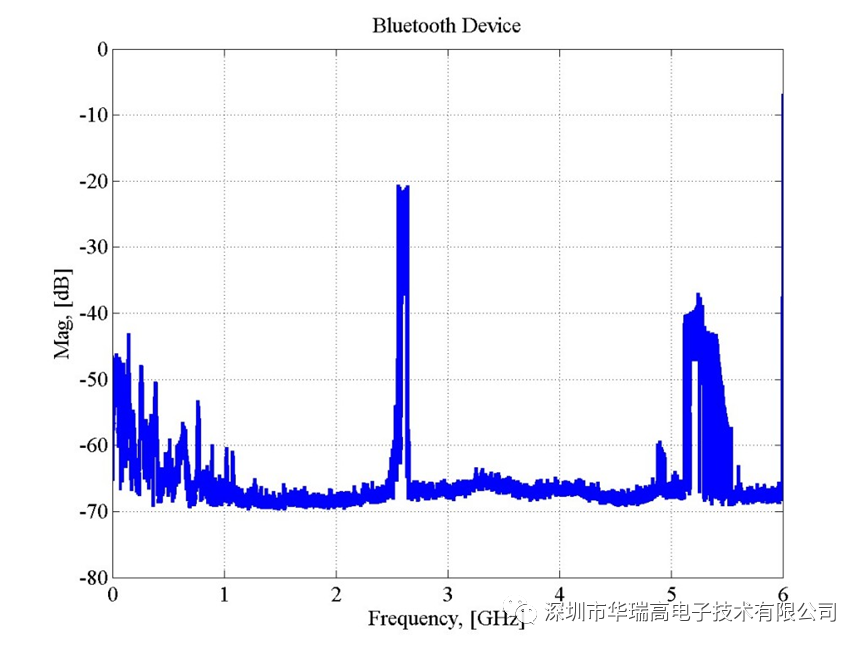

图6.蓝牙设备的频谱

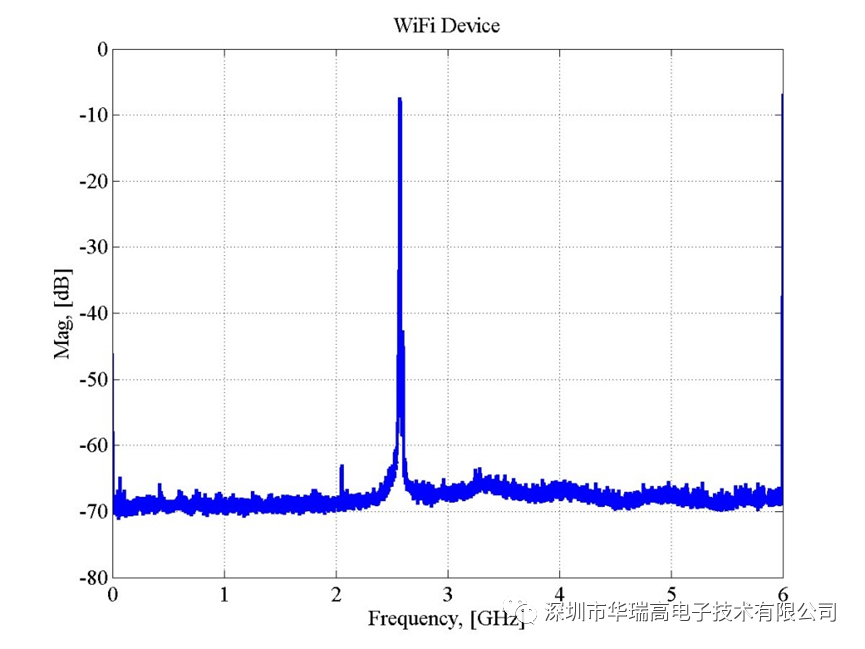

图7.Wifi设备的频谱

图8中显示了所有曲线的叠加图。如图所示，两个设备均在2.4 GHz频段工作，当两个设备都存在并工作时，可能会产生干扰。

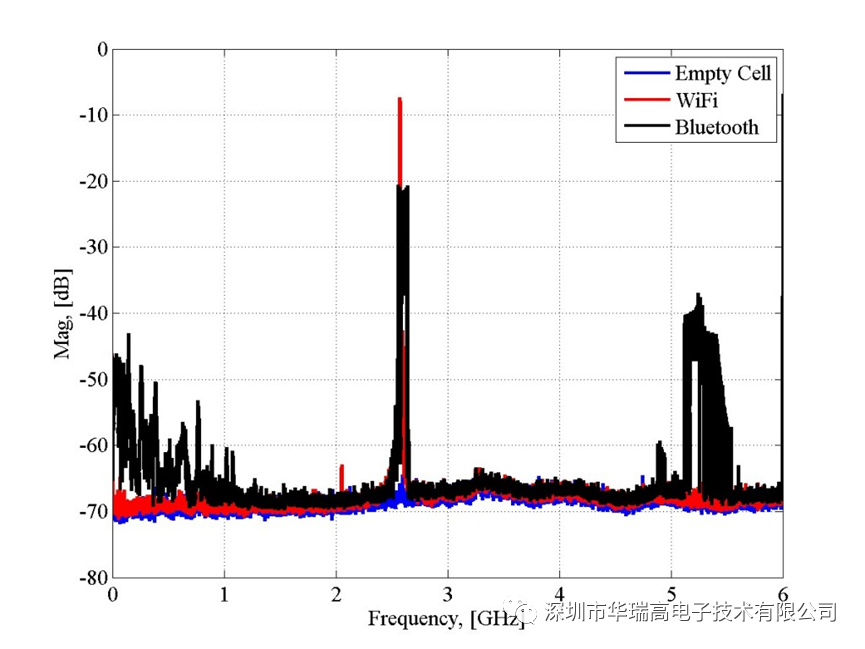

图8.  6GHz时TEM小室测量中的重叠光谱

4.结论：

HEM系列TEM小室非常适合测量GHz器件光谱。此外，我们还可以定制TEM小室上盖，以适合不同尺寸的DUT可以安装到HEM系列的40 x40 mm尺寸的小室中。
