RELY-TSN-REC 是一款基于 RELYUM 灵活开放平台的强大网络流量记录仪。该设备可以使用 IEEE 802.1AS 通过连接到专用端口的外部主时钟进行同步，并为捕获的流量提供精确的时间戳。

RELY-TSN-REC

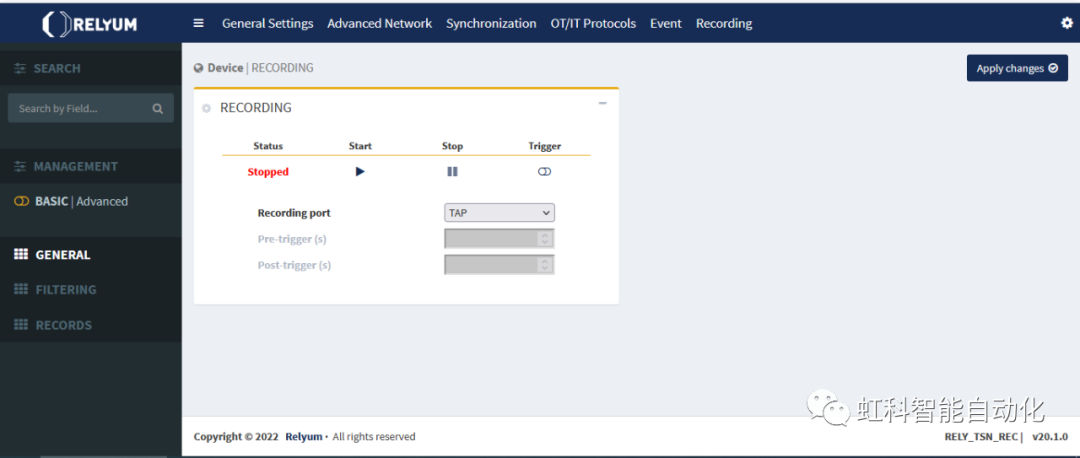

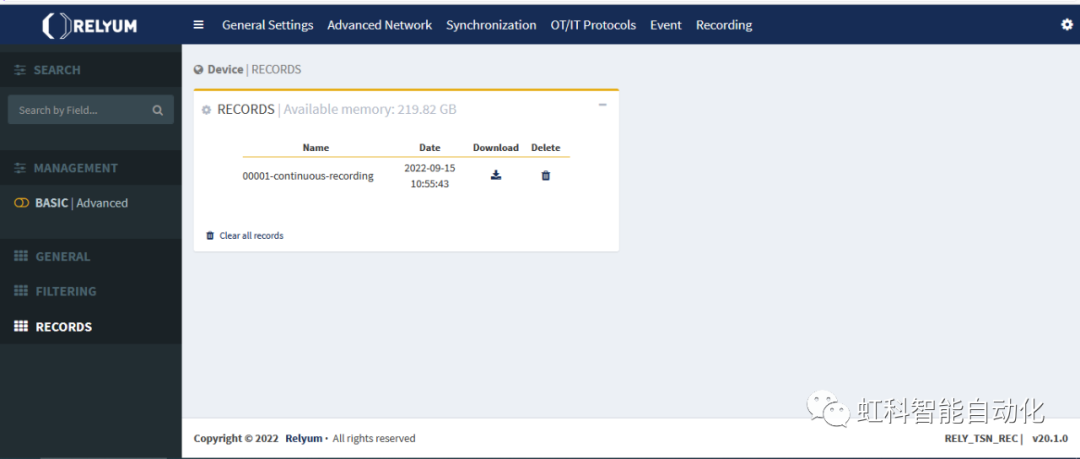

该设备可以安装在时间敏感网络(TSN)以太网网络中，并可以在TAP模式或端口镜像模式下进行连接。在这两种情况下，它都作为一个透明的设备，并且不影响网络的确定性行为。捕获的流量被记录到一个内部工业级SSD磁盘中。该磁盘的标准容量为256GB。使用设备中嵌入的 Web Manager 工具可以从远程计算机轻松访问设备中存储的信息，而不会影响记录过程。为了简化对这些数据的后续分析，RELY-TSN-REC可以配置过滤策略，根据不同的参数（IP 地址、以太网类型、内容等）限制记录的流量。

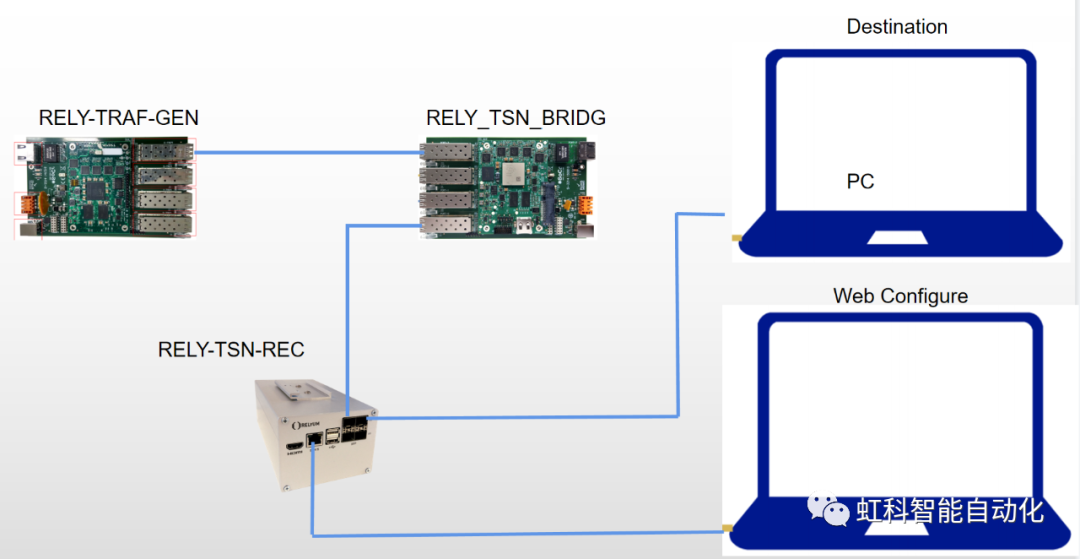

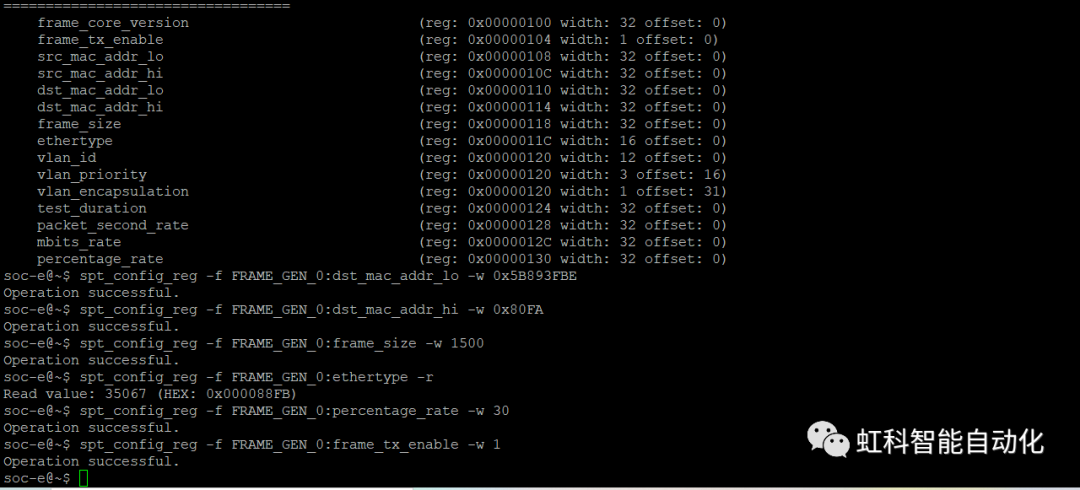

设

备

连

接

方

案

RELY-TSN-REC

设备端口信息

RELY-TSN-REC

PL部分：SoC的可编程逻辑部分

记录端口（端口0和端口1）合并接收到的流量，并通过一个内部端口将其传输到记录服务。同步端口（端口2）以便从外部主时钟接收时间参考，并对通过端口 0 和端口 1 接收的流量实施硬时间戳，然后通过内部端口传输。

PS部分：SoC的处理系统部分

通过一个内部端口连接到PL部分，它还有一个被称为服务端口的外部连接，可用于配置设备和检索存储的数据包，服务端口可以在与其他以太网端口不同的网络中设置，这允许应用网络分割用于安全目的。

扩展板: RELY-TSN-REC的设计包括两个扩展板

通用I/O：也称为传感器扩展模块，它允许将不同类型的传感器连接到设备上，以定义触发记录条件。

存储盘：是存储记录信息的工业级SSD硬盘.

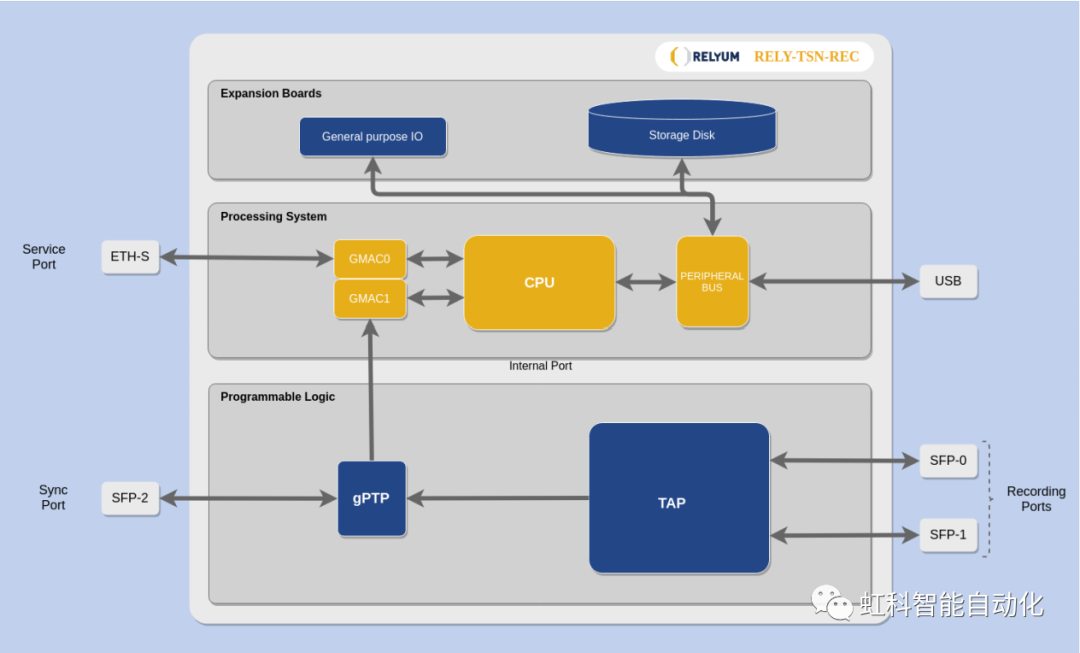

图1 RELY-TSN-REC内部结构

在网络拓扑中的连接方式

RELY-TSN-REC

RELY-TSN-REC 允许使用不同的连接模式来记录传统以太网或时间敏感网络 (TSN) 网络中的流量。RELY-TSN-REC中的Port-0和Port-1是分配用于接收将记录在设备中的流量的端口。本节介绍RELY-TSN-REC为每种网络类型支持不同架构，以及应如何连接Port-0和Port-1以支持每种架构。

以太网网络支持不同类型的流量：

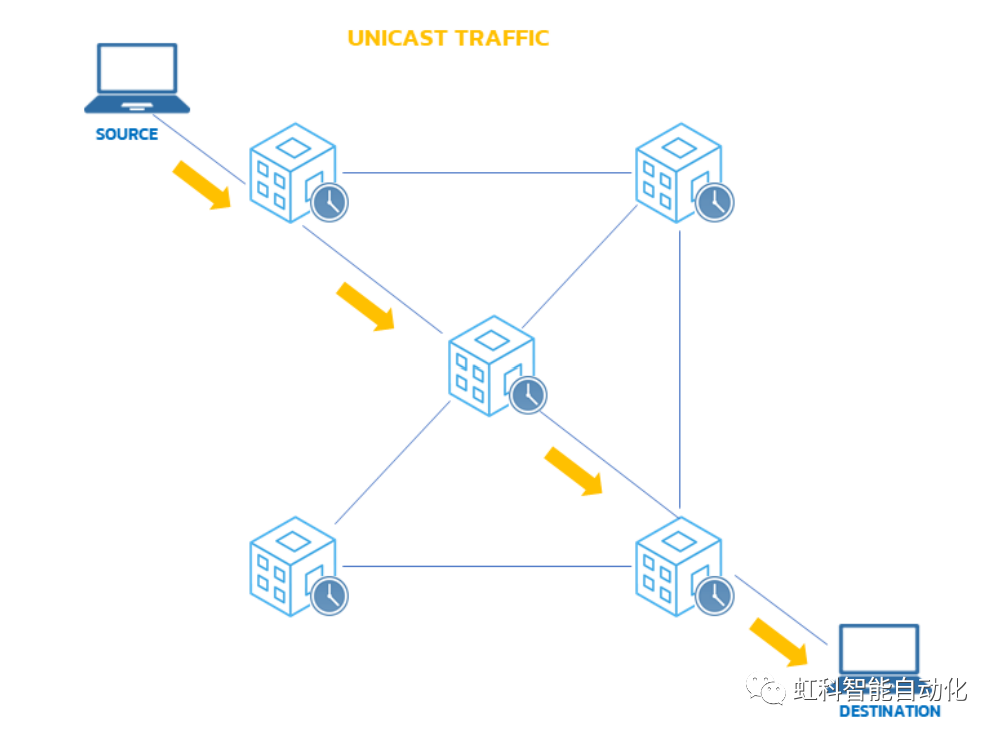

• 单播流量：是通过传输一对一发送的流量，即具有一个发送者或源设备和一个接收者或目标设备（参见图2）。

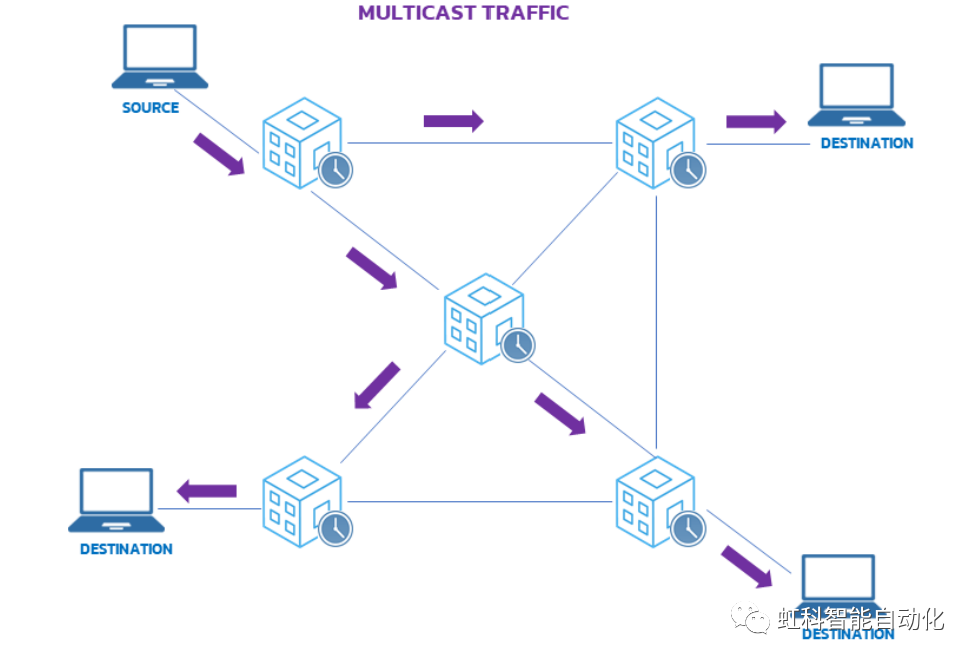

• 多播流量：是通过一对多传输发送的流量，即具有一个发送方或源设备以及多个接收方或目标设备（参见图3）。

• 广播流量：是以一对一的传输方式发送的流量，即由一个发送器或源设备以及连接到网络的所有设备作为接收器或目的地设备。该流量主要用于视频和音频网络。

图2 单播类型流量

图3多播类型流量

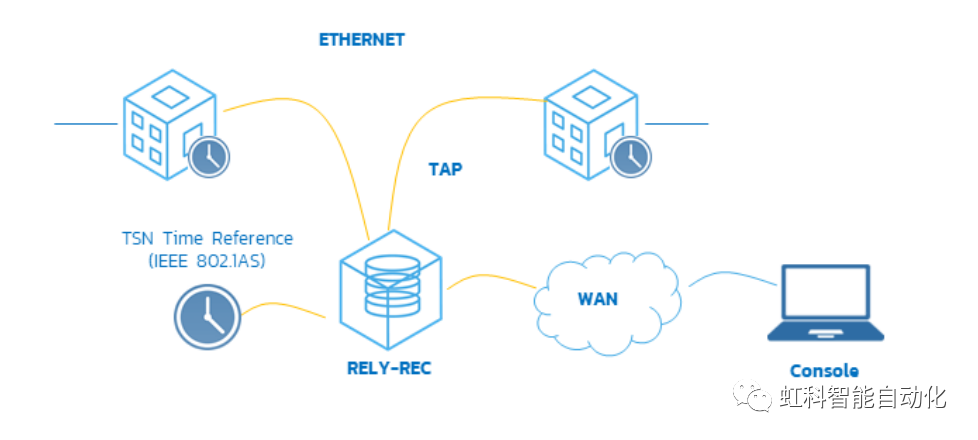

RELY-TSN-REC 可以安装和配置为 TAP，即在网络链路的中间（见图4）。所有广播流量都通过所有网络链路传输，因此由 RELY-TSN-REC 接收，这将镜像在 Port-0 和 Port-1 之间传递的流量并将其合并到内部录制端口。
