配套工具软件使用说

软件使用说明

1.双击

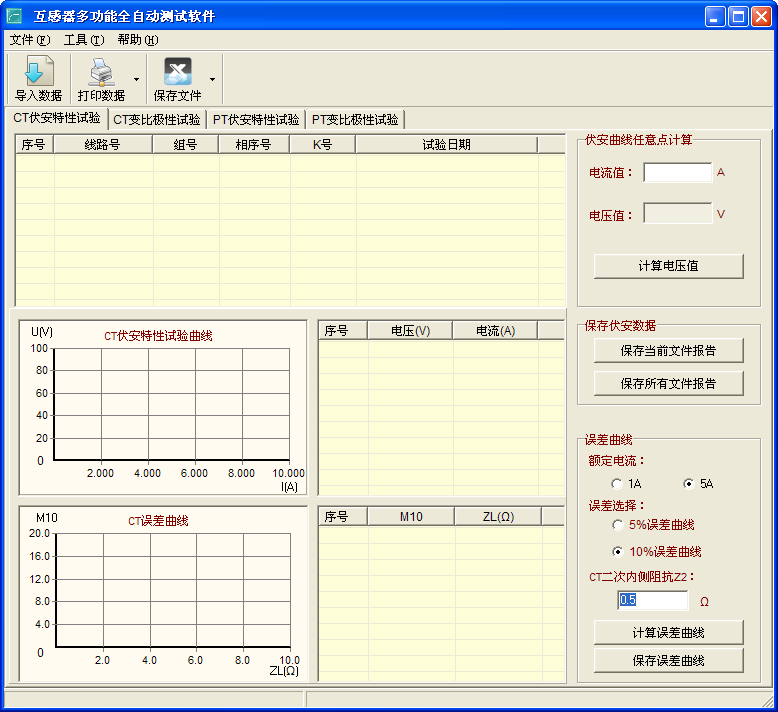

，运行互感器多功能全自动测试软件，如图5.2所示。

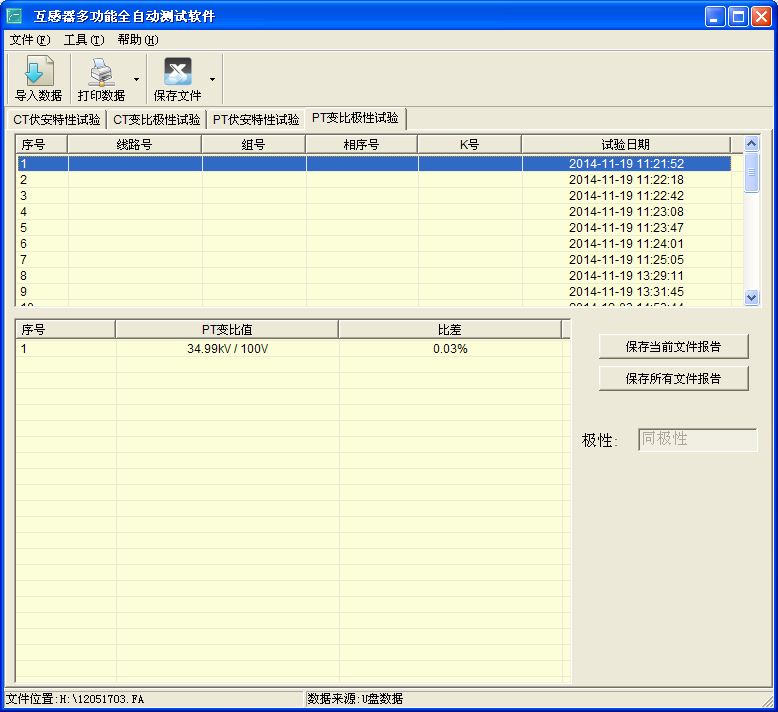

图5.2软件界面

2.软件工具栏功能介绍

导入数据：选择U盘中转存好的数据，导入到软件上。

打印数据：打印数据分两项，打印数据和图像与打印误差曲线，默认状态下是打印数据和图像，下拉箭头可供选择，“打印数据和图像”是将当前所选择的文件生成打印预览功能；“打印误差曲线”功能只有在CT伏安特性中允许使用，是计算出来的误差曲线生成打印预览的功能。

保存文件：保存文件分两项，保存当前文件和图像与保存所有文件和图像，默认状态下是保存当前文件和图像，下拉箭头可供选择，“保存当前文件和图像”是保存当前所选择的数据以文件的形式存储到本地计算机，“保存所有文件和图像”是保存当前激活页中所有的数据以文件的形式存储到本地计算机中。

导入数据

插上U盘，点击“导入数据”按钮，选择需要导入的文件，如图5.3所示。

图5.3导入数据

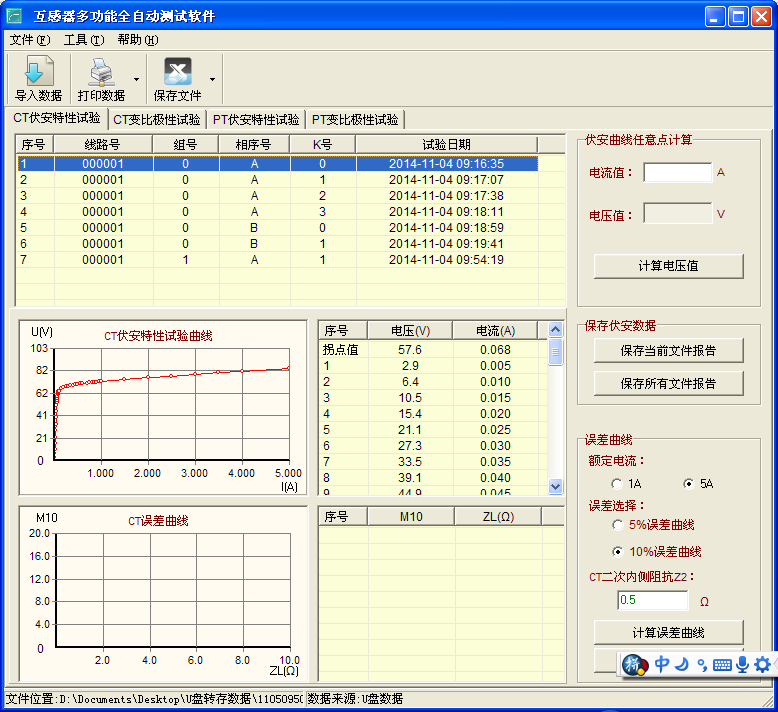

导入数据完成，如图5.4所示。

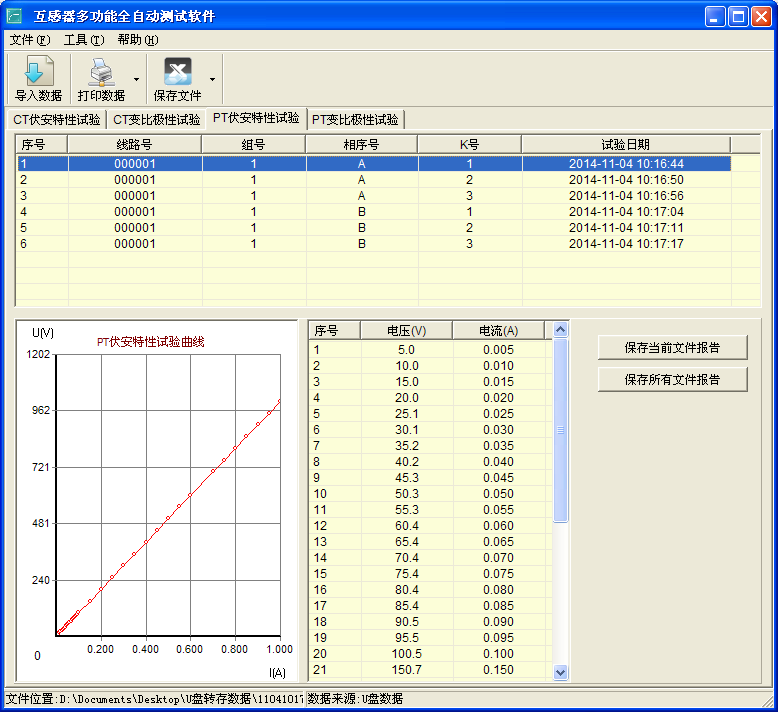

图5.4导入数据完成

CT伏安特性试验使用说明

1.伏安曲线任一点计算：选择一条CT伏安特性试验数据，输入您想查看的电流值，点击计算电压值，计算出当前电流值下对应的电压值。

2.误差曲线

1) “计算误差曲线”是软件将根据您所选择的“额定电流”、“误差选择”和您输入的“CT二次内侧阻抗Z2”的值，计算出当前曲线的误差曲线数据。

2.)“保存误差曲线”是保存根据当前所选择的CT伏安特性试验数据计算出的误差曲线(含EXCEL,WORD,图像)，在弹出的“文件保存”中，选择保存路径，并输入文件名称保存文件和图像，保存图像结果如图5.5、5.6、5.7所示。

图5.5误差曲线图像图

10%误差曲线

额定电流:5A

Z2 = 0.5Ω

序号 M10 ZL(Ω)
1 0.100 111.1
2 0.110 106.8
3 0.120 101.7
4 0.130 96.4
5 0.140 93.5
6 0.150 89.6
7 0.160 84.8
8 0.170 80.5
9 0.180 76.8
10 0.190 73.2
11 0.200 69.7
12 0.300 48.2
13 0.400 36.7
14 0.500 29.6
15 0.600 24.8
16 0.700 21.3
17 0.800 18.7
18 0.900 16.7
19 1.000 15.1
20 1.100 13.7
21 1.200 12.6
22 1.400 10.8
23 1.500 10.1
24 1.600 9.4
25 1.700 8.9
26 1.800 8.4
27 1.900 8.0
28 2.000 7.6
29 3.000 5.0
30 4.000 3.7
31 5.000 2.9
32 6.000 2.4
33 7.000 2.1
34 8.000 1.8
35 10.000 1.4

图5.7误差曲线Excel文件

3.保存伏安数据

1)“保存当前文件报告”是保存当前所选择的CT伏安特性的文件(图像，EXCEL和WORD)，在弹出的"文件保存"中，选择保存路径，并输入文件名称保存文件和图像，如图5.8、5.9、5.10所示。

图5.8保存CT伏安特性曲线

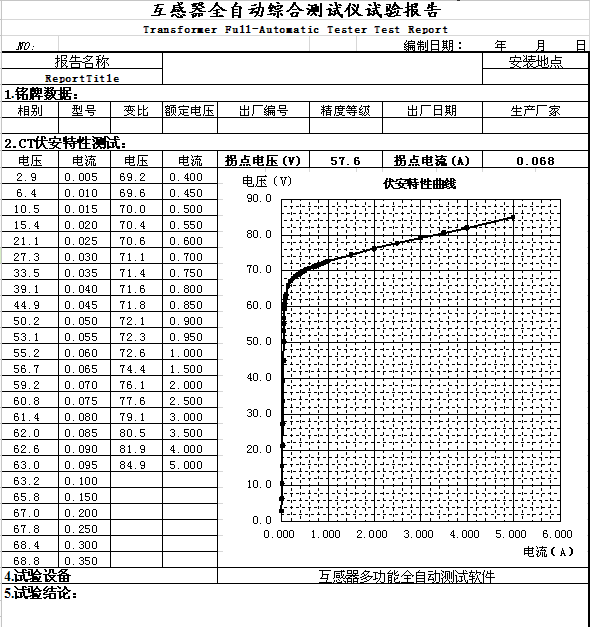

图5.9CT伏安特性Excel试验报告

CT伏安特性试验报告

试验项目: 试验人员:

设备名称: 试验地点:

装置编号: 试验时间:

线路号:000001
组号:0
相序:A
K:0
CT伏安特性数据:
序号电压(V) 电流(A)
拐点值 57.6 0.068
1 6.4 0.010
2 15.4 0.020
3 27.3 0.030
4 39.1 0.040
5 50.2 0.050
6 55.2 0.060
7 59.2 0.070
8 61.4 0.080
9 62.6 0.090
10 63.2 0.100
11 67.0 0.200
12 68.4 0.300
13 69.2 0.400
14 70.0 0.500
15 70.6 0.600
16 71.1 0.700
17 71.6 0.800
18 72.1 0.900
19 72.6 1.000
20 74.4 1.500
21 76.1 2.000
22 77.6 2.500
23 79.1 3.000
24 80.5 3.500
25 81.9 4.000
26 84.9 5.000
图5.10CT伏安特性Word试验报告
