三端可调稳压器怎么检测

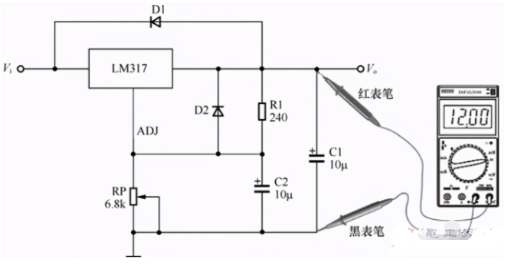

怎么对三端可调稳压器进行安全检测，常用的方法为电阻测量法和电压测量法两种，在实际检测中一般采用电压测量法。下面以三端稳压器LM317为例介绍下具体的检测方法，检测电路如下图。

如图：

将可调电阻RP左旋到头，使ADJ端子电压为0，用数字万用表或指针万用表的电压挡测量，滤波电容C1两端电压应低于1.25V。然后，慢慢向右旋转RP，使C2两端电压逐渐升高，C1两端电压也要逐渐升高，最高电压接近 37V。否则，说明LM317存在异常。

说明：

C2的作用是软启动控制，使该稳压器在工作瞬间输出电压由低逐渐升高到正常，可以防止稳压器工作瞬间输出电压过高导致工作异常。二极管VD1、VD2是钳位二极管，可以防止内部调整管等元器件过电压损坏。
