基于PC的示波器的参考设计

本参考设计提供了构建一个示波器所需的全部电路(图1)，设计采用MAX1396EVKIT (参考设计要求用MAX1393ETB ADC替代MAX1396ETB ADC)和一台PC，并提供了电路图、Windows软件和微控制器固件。 固件示例程序采用C语言编写，利用IAR Embedded Workbench平台针对MAXQ2000进行编译，可免费下载MAXQ 1.13C，4K KickStart版本的IAR Embedded Workbench。

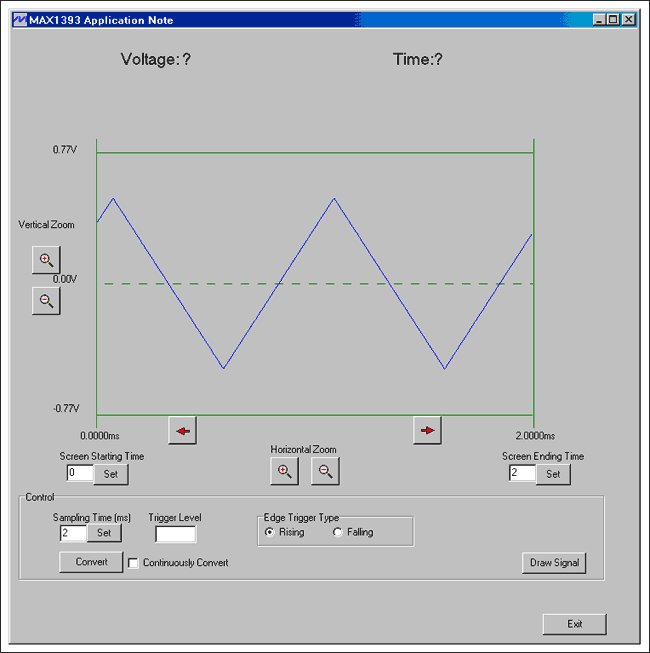

图1. 基于PC的示波器

MAX1393简介

MAX1393为单通道、312.5ksps、真差分、12位SAR ADC。 本参考设计采用MAX1393对输入波形进行采样。

硬件简介

MAX1396EVKIT包括MAX1396 ADC (本设计中将其替换为MAX1393)、MAXQ2000微控制器、所有必需的无源元件以及经过验证的PCB布局。 MAX1396EVKIT原理图如图2所示。

MAX1396EVKIT的电路板上没有安装MAX1393，可通过Maxim网站订购MAX1393ETB的样品，替换评估板上的MAX1396ETB。 表1列出了所需的跳线设置。

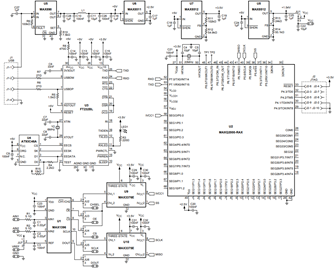

图2. MAX1396EVKIT原理图

固件简介

AN4530-firmware.zip文件包含的C程序可以使MAXQ2000的SPI™外设与MAX1393通信。 当MAXQ2000采用20MHz系统时钟时，SPI串行时钟为5MHz。 MAXQ2000从PC机收到命令后，微控制器即刻开始从MAX1393获取数据。 存储512个采样数据后，MAXQ2000将数据发送给PC。

Windows程序简介

将MAX1396EVKIT通过USB电缆连接到PC机后，固件将等待接收Windows程序命令，如图3所示。 按下Convert键接收评估板采集的输入信号数据，然后显示数据波形(图4)。 当鼠标光标放置在波形区域时，将在屏幕顶端显示相应的时间(Time)和电压(Voltage)，如图5所示。 表2给出了其它软件功能。

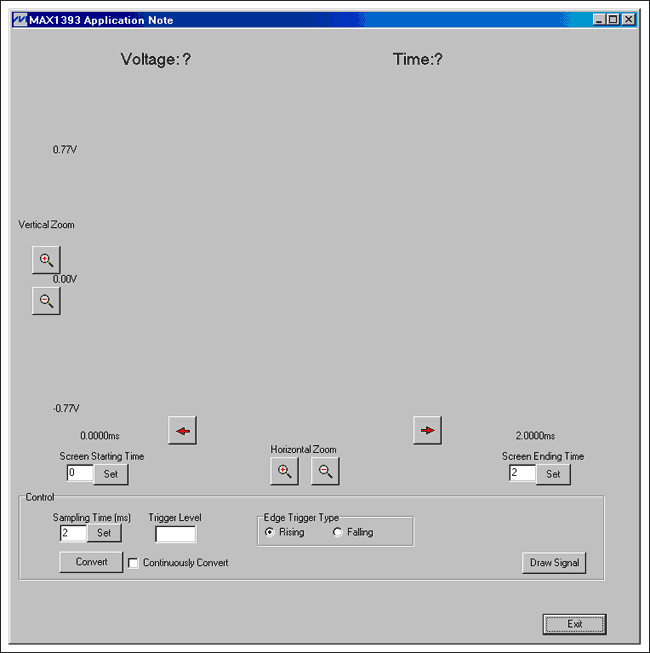

图3. MAX1393参考设计的Windows程序启动

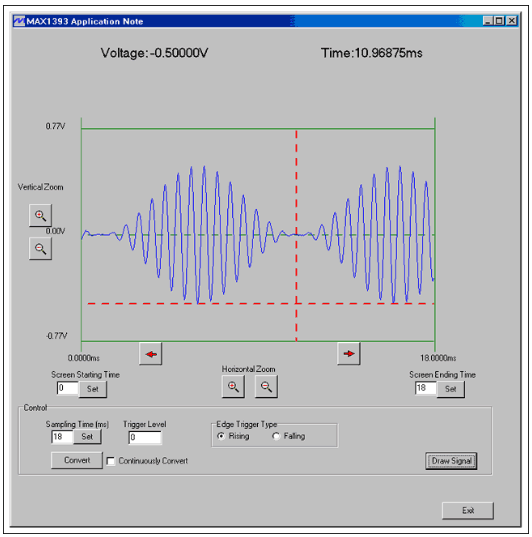

图4. 显示波形

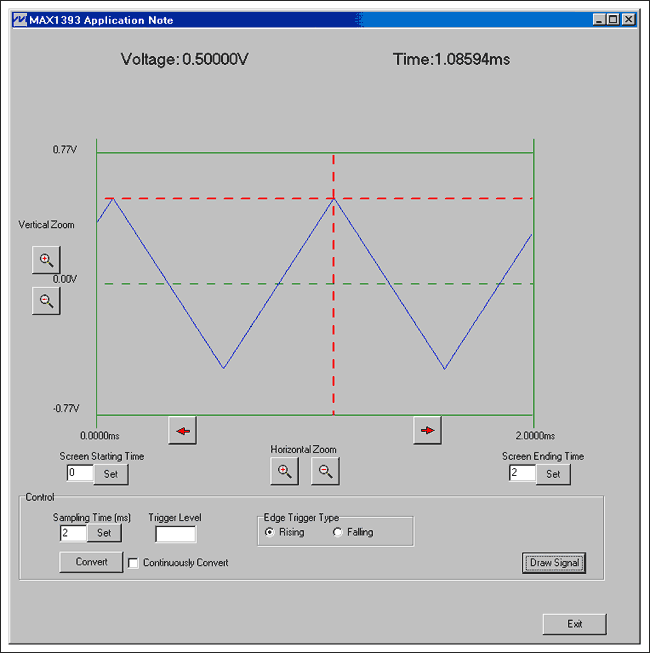

图5. 在屏幕顶端显示时间和电压
