Multisim中虚拟万用表的使用

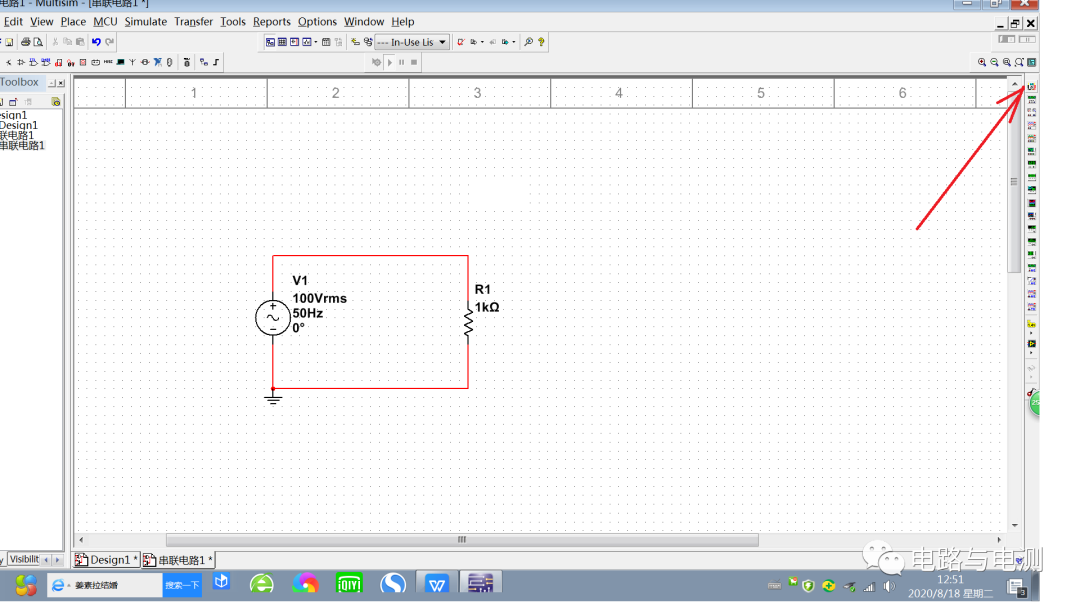

打开文档“串联电路1”，将鼠标放在工作平台右边边框第一个图标上，如图1箭头所示，会显示“Multimeter”,即为万用表。 单击此图标，鼠标前端会显示该图标外观形状，表示已经拾取了该仪器。 在工作平台合适位置再次单击鼠标左键，可将万用表放置在此位置。

图1 选择虚拟仪器

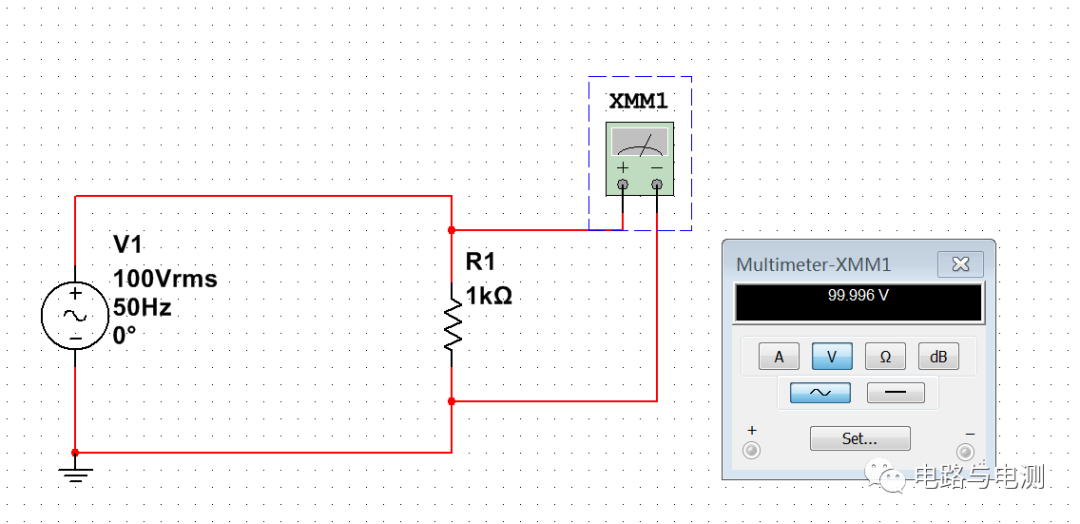

将万用表的两个端钮分别连接到电阻两端，测量电压。 点击“运行”按钮后，单击万用表，出现“Multimeter XMM1”对话框，如图2所示。 此为虚拟万用表面板，选择电压档“V”、交流（面板上第二行选择波浪线按钮），黑框里显示的值为测得值（rms）。

图2 万用表测电压

也可以将万用表串联接入电路中，选择交流电流档，测量电流，如图3所示。

图3 串联电路测电流

将电路的电源换为直流电源，再行测试，此时虚拟万用表需打到直流档（面板上第二行选择“—”）。

将电源断开，直接将万用表与电阻相连，万用表打到“Ω”直接测量电阻值。 此时电路仍然需要“接地”。

小结 ：

用万用表测电压时，需与被测端口并联； 测电流时，需串联接入电路中；

点击虚拟万用表面板下方“set”按钮，可以对仪表内阻、测量量限等参数进行设置；

进行直流测量时，若极性弄反，会显示负值； 测量交流信号时，显示有效值（rms）；

在运行过程中需按暂停或结束键，才能在工作平台上进行其他操作。
