Multisim中虚拟函数信号发生器的使用

做实验时，函数信号发生器作为信号源使用。本节介绍虚拟函数信号发生器的使用。

1）将虚拟函数信号发生器放置在工作平台

打开文档“串联电路1”，在工作平台上删掉电压源。将鼠标放在工作台右边边框上万用表图标下方第二个图标，显示“Function generator”,此为虚拟函数信号发生器。操作步骤与万用表相同。单击此图标，鼠标前端会显示函数信号发生器外观，表示已拾取了该仪器。移动鼠标在工作平台合适位置，再次单击鼠标左键，则可将函数信号发生器放置在此位置。

虚拟函数信号发生器使用

函数信号发生器图标上有三个端钮：“+”、“-”和中间的接地端。将虚拟函数信号发生器的正极性端和中间的“地”端分别与1KΩ电阻两端相连接，并将“地”端接地，电路如图所示，点击“运行”按钮后，双击函数信号发生器图标，出现“Function generator-XFG1” 对话框，此为函数信号发生器的面板，如图1所示。

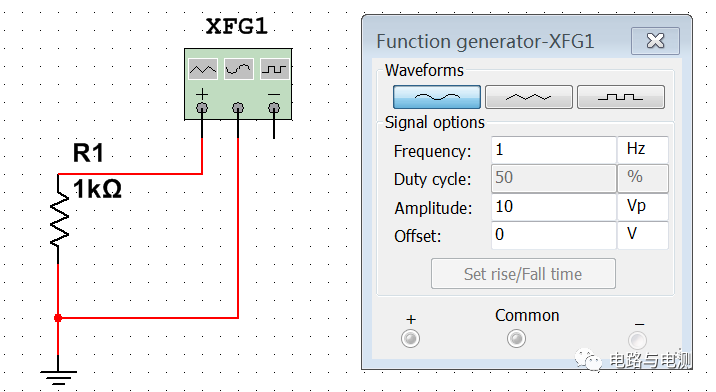

图 1 虚拟函数信号发生器面板

面板最上端为函数信号发生器可以产生的三种波形：分别是正弦波、三角波和方波。其下方为信号参数设置，可以设置信号频率、占空比、幅值、偏置电压。现选定正弦波信号，频率50Hz，幅值为141.4V。

因为运行结果还需要万用表进行测量，在工作平台上添加万用表，选择交流电压档或电流档，并联或串联接入，查看显示结果与前面“串联电路1”测试结果是否相同。

虚拟函数信号发生器可以提供正负两个极性的电源

将函数信号发生器的正负极性端分别与电阻两端相连接，如图2所示，此时会发现信号发生器输出正弦交流信号幅值为141.4V，即有效值为100V时，电压表测得电压为200V。其原因是虚拟函数信号发生器是双电源，面板上显示的是对中间的公共端（地）的电压。现在输入的是正负电源之间的电压为显示电压的2倍。

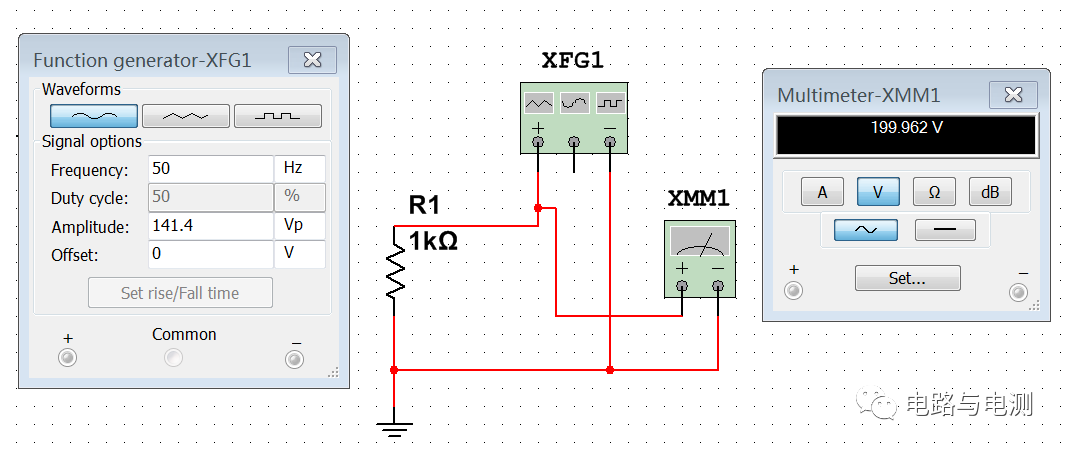

图 2 虚拟函数信号发生器双电源

小结：

虚拟函数信号发生器在电路中相当于电压源；

虚拟函数信号发生器是双电源，一般在电路中，其输出端是接在“+”或“-”极性端与地之间。

电路同样需要“接地”，否则显示出错。

交流信号如果要显示其波形，需要用到示波器。
