Multisim中虚拟频率计的使用

频率计可以测量周期信号的频率、周期和脉冲宽度等参数。本节介绍Multisim的虚拟频率计使用。

1）将频率计放置在工作平台

将鼠标放在工作台右边边框上万用表图标下方，选择图标，直至显示“Frequency Counter”,此为虚拟频率计。操作步骤与万用表相同。单击此图标，拾取该仪器。在工作平台合适位置再次单击鼠标左键，则可将频率计放置在此位置。

频率计使用

频率计图标上只有一个端钮，将其与信号源“+”相连，点击“运行”按钮后，双击频率计图标XFC1，打开频率计面板，如图1所示。在面板上方的黑框里显示测得的频率值。

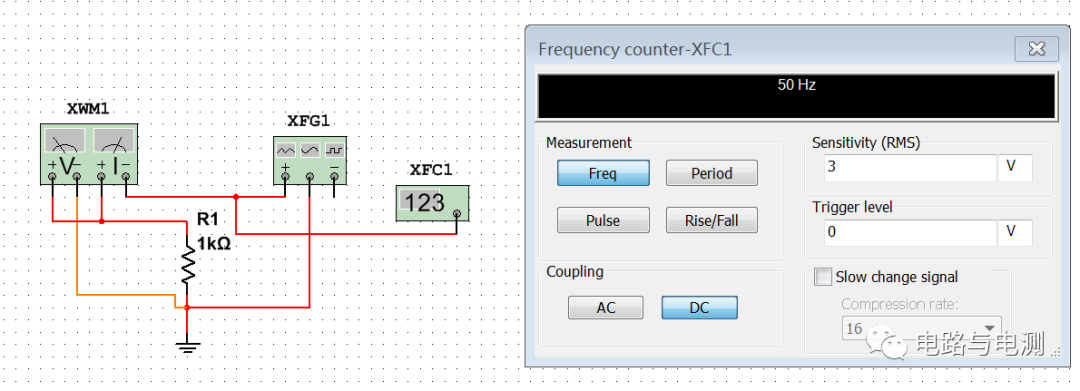

图1 频率计使用

显示框左下方有4个按钮：“Freq”、“Period”、“Pulse”、“Rise/Fall”。按下“Freq”、“Period”按钮，显示框里分别显示测得信号的频率与周期。按下“Pulse”按钮，显示框显示所测信号正负脉冲的宽度。因为此例信号源输出50Hz的正弦波信号，其周期为20ms，正半周期和负半周期长度相等，所以按下此键，显示正半周期和负半周期均为10ms。“Rise/Fall”显示测量的脉冲信号上升沿和下降沿所需时间。

显示框右下方是输入灵敏度和触发电平设置，以及慢变化信号可以将其压缩，增加频率后再进行测试。

面板左下方有两个按钮“AC”、“DC”，表示输入耦合方式是选择交流耦合还是直接耦合（直流耦合）。若选择“AC”，为交流耦合，输入信号的直流分量被屏蔽；选“DC”为直接耦合，输入信号可以包含交、直流分量。

小结：

频率计可以测频率也可以测周期；

频率计是单端输入，不需要接地。
