Multisim中虚拟伏安特性图示仪的使用

示波器可以进行伏安特性曲线的测量。但因为示波器不能直接测电流，需要给电路串联小电阻，通过测量小电阻的电压来代替电流信号。伏安特性图示仪是专门用来测量元件伏安特性的仪器，除了电阻外、二极管、三极管元件的伏安特性均可测试。本节介绍Multisim的虚拟伏安特性图示仪使用。

1）将伏安特性图示仪放置在工作平台

操作步骤与万用表相同：将鼠标放在工作平台右边边框上，选择图标，直至显示“IV Analyzer”,此为虚拟伏安特性图示仪。单击此图标，拾取该仪器。在工作平台合适位置再次单击鼠标左键，则可将伏安特性图示仪放置在此位置。

伏安特性图示仪使用

伏安特性图示仪有三个端钮，双击该图标，出现“IV analyzer—XIV1”对话框，此为伏安特性图示仪的面板。面板左边为显示屏幕，显示待测元件的伏安特性曲线。面板右上方第一个选择键“Component”，点击右边箭头，打开下拉菜单，可以选择元件。选择二极管元件，此时面板右侧最下方显示了伏安特性图示仪与二极管元件的连接示意图。按照该图示的连接方式，将1KΩ电阻连接到伏安特性图示仪的左边两个端钮上。点击“运行”按钮后，伏安特性图示仪的显示屏上显示出电阻元件的伏安特性曲线，如图1所示。

图1 线性电阻的伏安特性曲线

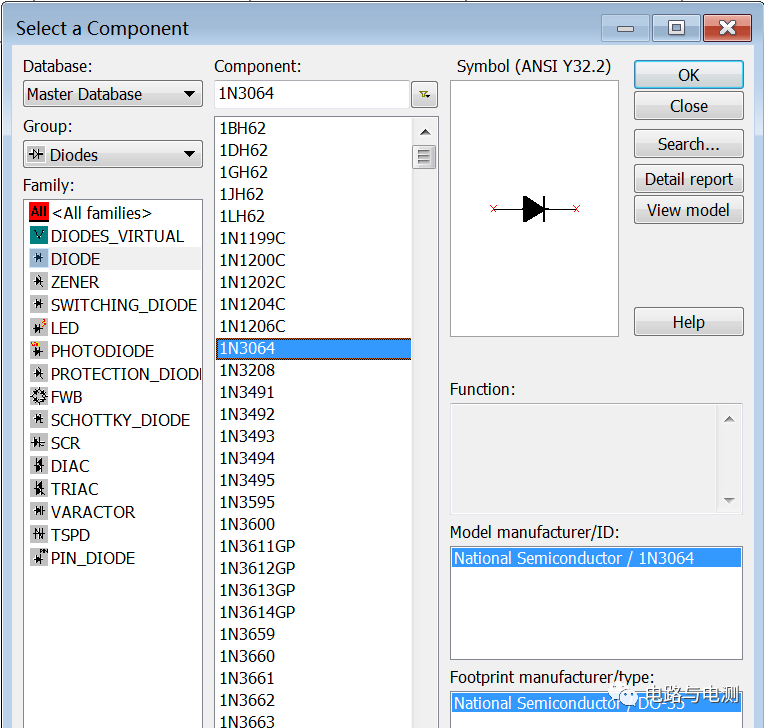

将电阻替换为二极管元件：点击左上角“Place”→“Component”，出现“Sclect a Component”对话框，在“Group”下拉菜单里选择“Diodes”，下方第三空“Family”里点“DIODE”，在第二列“Component”里任选一个元件后，单击右上方“OK”按钮，如图2所示，在工作平台上添加了二极管元件。

图2 添加二极管元件

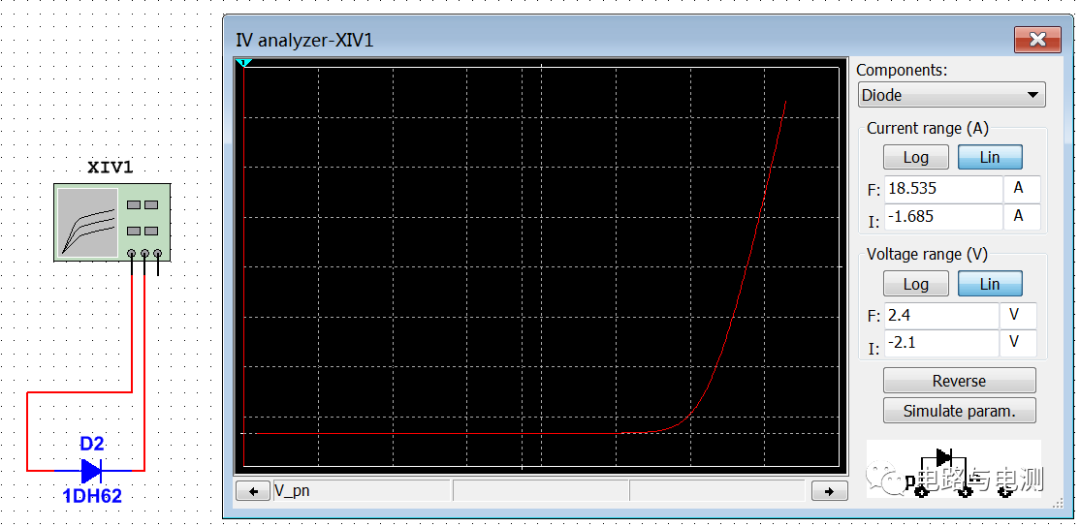

将二极管元件按照伏安特性图示仪面板右下方图示连接方式连接到图示仪，点击“运行”按钮，如图3所示，可得二极管元件的伏安特性曲线。

图3 半导体二极管元件的伏安特性曲线

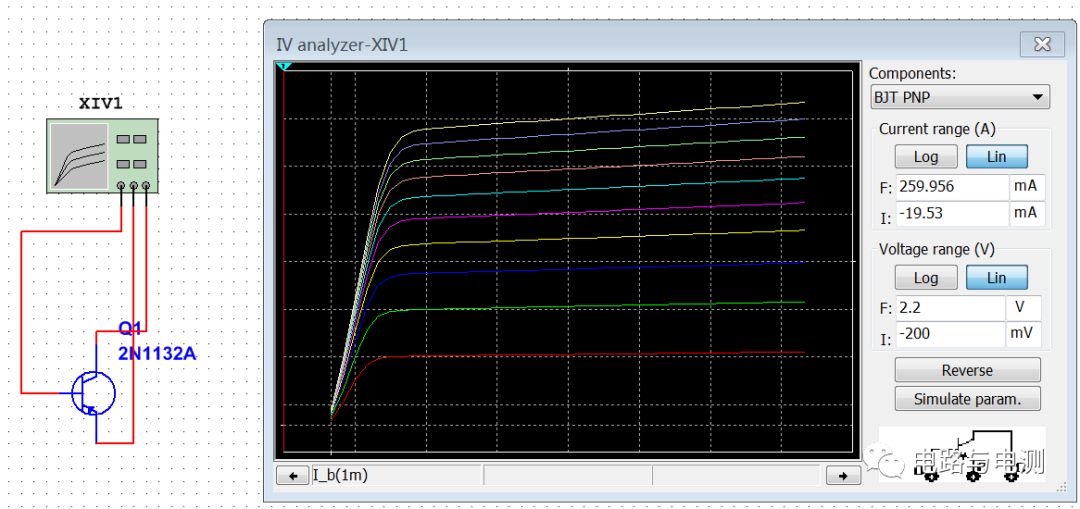

在工作平台上添加三极管元件，按要求与图示仪连接后，运行可得三级管元件的伏安特性曲线。如图4.

图4 三极管元件的伏安特性曲线

小结：

使用伏安特性图示仪时，需按其要求连接元件；

此时电路不需要接地。

如果“运行”之后，发现元件选错或接线错误，需结束运行，改正之后重新运行。

4、面板右方可以调节选择合适的电压和电流的显示范围。
