LCR测试仪高级测量功能

LCR数字电桥是电子工程师常用的测量仪器，在来料检验、PCB制作、失效分析等方面应用广泛。今天安泰测试给大家介绍一些数字电桥的高级测量功能，有利于更深入了解LCR数字电桥的功能、提高测试效率、节约人力和时间成本。

1、基本步骤叙述

1) 连接治具：连接治具前先将待测器件放电

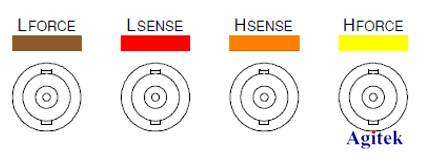

2) 连接治具至待测体：治具接线和主机面板端口颜色对应连接。

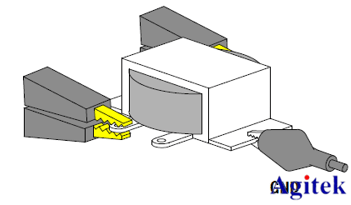

3) 针对有方向性的器件，如电解电容，需将测试夹H side接在被测器件正端，L side接至器件负端，测试夹尽量靠近被测器件本体。如果被测器件有外壳，需将外壳接地再执行测量，可以有效降低噪声影响。

4) 选择量测项目：主要量测参数和次要量测参数选择。确定串联并联电路，例如：Lp-Q、Cs-D;

5) 设定量测频率：通常LCR表根据器件指标选择10Hz-20MHz频率范围;

6) 设定量测电压：通常LCR表根据器件指标设置10mV-2V电平;

7) 执行开/短路清零：LCR表在测量前必须进行阻抗清零。

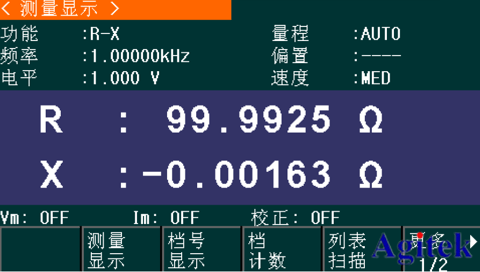

8) 执行测量：可以进行单次或者连续触发，对被测器件进行测量。

9) 测量完成，记录数据。

2 高级测量功能

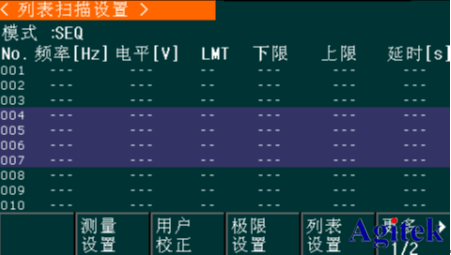

1) 列表扫描功能：列表扫描功能可对最多4个点的测试频率，电平进行自动扫描。

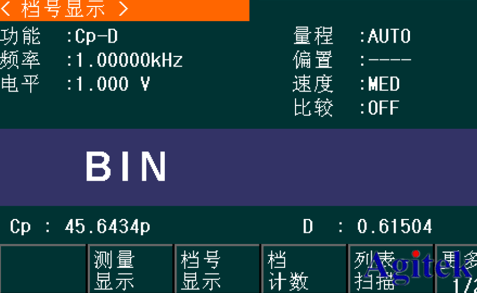

2) 比较功能：仪器比较器功能可以执行对测试结果的比较、判断、分BIN等操作;

3) 添加副参数/监控参数：

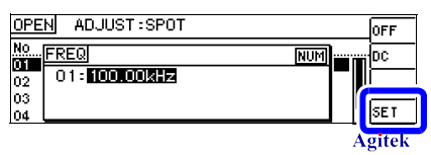

4) 点频清零：针对当前使用的频点进行清零，执行速度快，效率高。

正确使用LCR数字电桥，掌握消除寄生参数影响，准确测量器件特征参数。以上由安泰测试整理发布
