精细之至，方显英雄本色——保证源表测量精度

精准的测试，几乎是所有工程师测试工作永恒的追求目标。但这绝非易事，特别是小信号的测量。例如，半导体器件、材料、医疗、MEMS、发光器件等，需要测量精确伏安（I-V）特性曲线、绝缘特性、电容漏电流、暗电流等小信号，源表往往是首选。

B2912B双通道源表：210V电压、10A脉冲电流、21比特垂直分辨率、10fA电流分辨率、100KSa/s采样速率、图形化显示

但是，我们遇到很多工程师、硕士博士生、甚至教授，在日常工作中利用源表进行精密测量，有时在抱怨测量数据不准确、重复性差等问题时，往往第一反应是测试仪表有问题。

如果看了这个小秘籍，问题可能会迎刃而解！

一 测试时间的配置

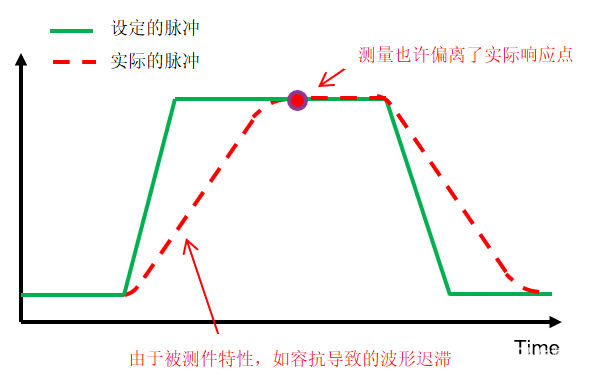

如上图所示、很多半导体器件或先进材料，由于介于绝缘体和导体的双重特性，阻抗高、RC时间常数大，激励响应会出现滞后，需要更具器件的响应特性进行恰当的参数配置。

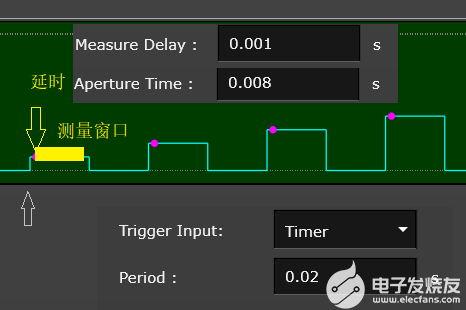

上图是Quick IV软件，在这里可以配置测试时间，包括信号建立的延迟和测试孔径时间。设置延时，可以等信号建立稳定后再进行测试；如果信号稳定时间较长（大于20ms），可以把测量孔径时间（Aperture time）设置为工频周期的整倍数，进一步抑制工频噪声，提升测量精度。

二 测试连接 – 采用三同轴电缆

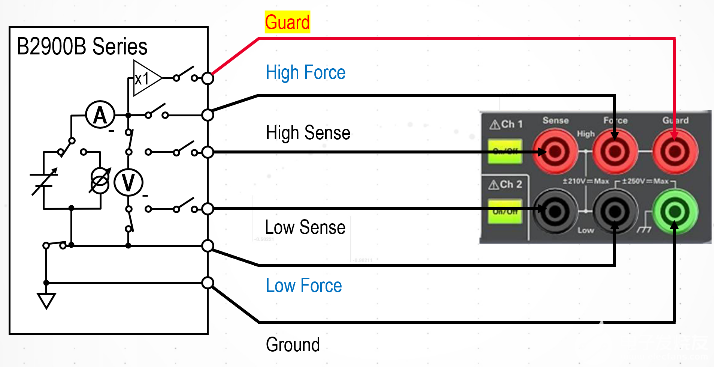

精密型源表，例如B2900B，共有6个输出端子，默认为“香蕉头”插拔方便，便于电路板的电源供电，或者电流测试不是非常极限的应用场合（nA级以上）。

但在测量pA/fA极小电流时，普通BNC自身引起的漏电流可能超出需要测量的电流。这时需要采用三同轴（Triax）线缆。这种线缆通过在内外层直接增加一个等电位层（Guard）大大降低线缆引起的漏电流。

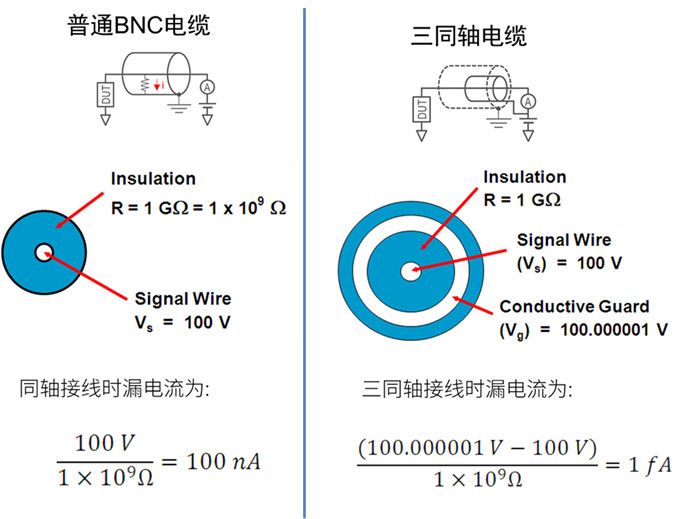

三同轴接线与普通BNC相比，漏电流相差100,000,000

N1297A/B转接头将B2900B源表输出端子转化成三同轴端口，同时高品质三同轴线缆16494A，以及插件元器件测试治具N1295A。

N1297A/转换接头

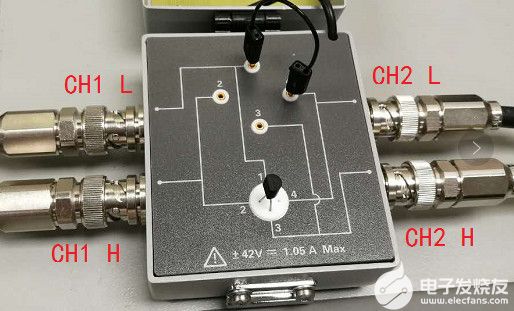

N1295A插件元器件测试治具

16494A 三同轴电缆

三 器件原型库（Library）

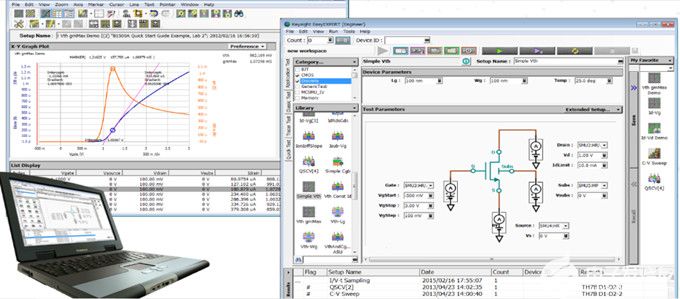

除了上述设置和硬件配置，软件对测试工作同等重要，如半导体器件测试时，您是否希望使用与国际最顶尖的芯片设计公司是一样的软件平台？

Easy Expert内置丰富半导体器件和测试项模型库，让您与最顶尖的芯片公司站在同一起跑线上，并且极短时间内就成为半导体测试专家！

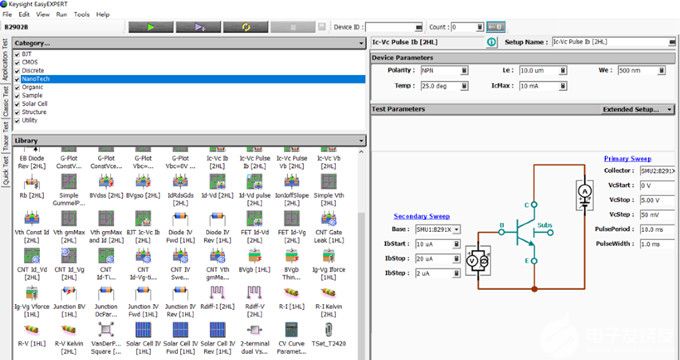

Easy Expert 软件不仅仅只是支持行业标准的B1500系列高端半导体参数分析仪，也支持B2900系列台式源表，可安装于外部电脑PC上，并通过第三方软件对Easy Expert进行控制。下图为Easy Expert 在连接到B2900B时具备的器件模型库，典型的有BJT、CMOS、Discrete、Solar Cell等。
