3个技巧帮你改善噪声系数测量

“噪声系数”又称“噪声因数”，是许多接收机和射频系统的关键性能参数。噪声系数测量不确定度是实现高良品率和低成本的关键因素。

这里分享给大家三个技巧，可以在测量低噪声放大器、混频器和变频器的噪声系数性能时，显著改善测量不确定度，提高良品率，降低成本。

技巧一

使用噪声系数不确定度计算器进行快速计算

不确定度的计算不仅复杂，而且相当耗时。所幸，使用计算器可以更简单、更快速地完成此项工作。

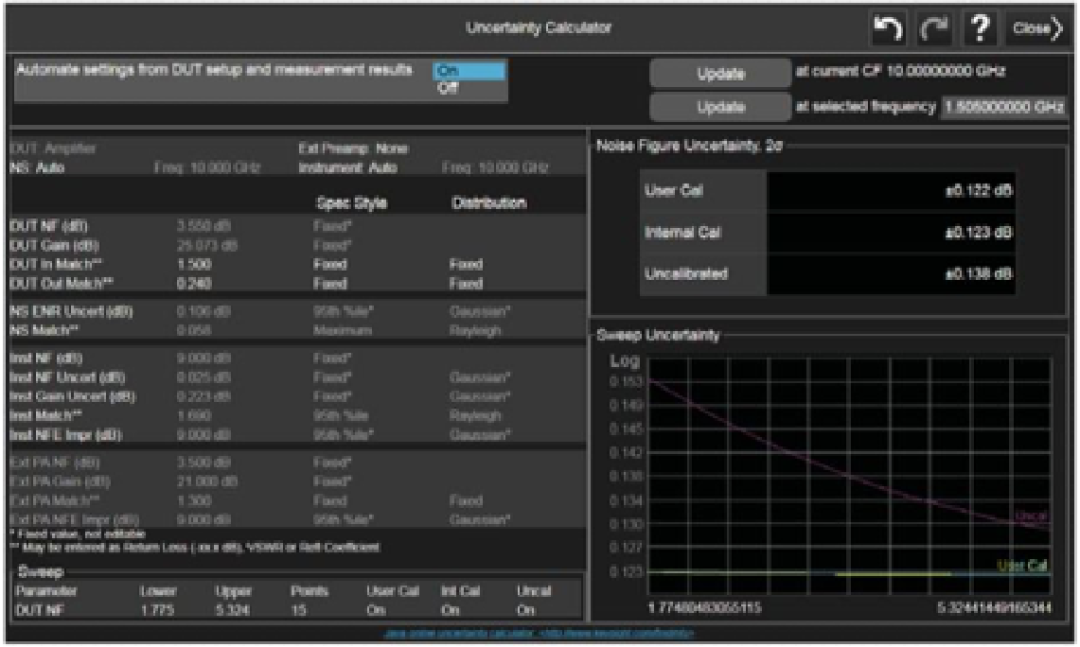

计算测量不确定度，最快的方式是使用内置有不确定度计算器的信号分析仪，在一键式噪声系数测量应用中经常会用到这种分析仪。不确定度计算器直接在仪器显示屏上报告当前测量的总体不确定度。

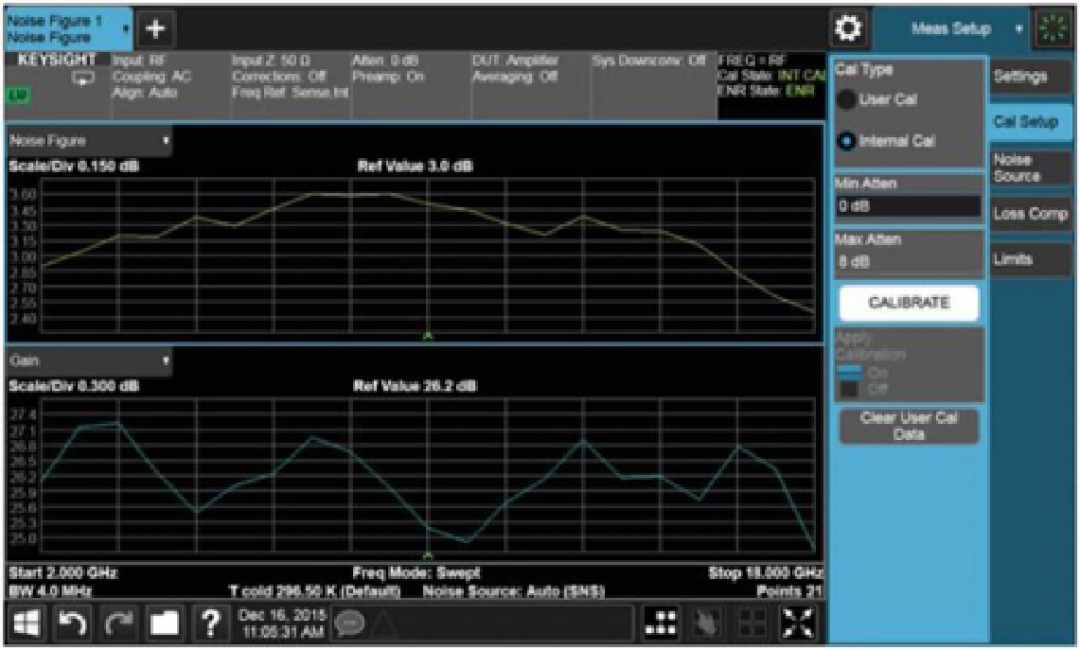

▼ X系列噪声系数测量应用软件可以凭借内置的不确定度计算器加速并简化测量过程

技巧二

尽量选择不确定度更低的噪声源

由于 ENR 不确定度是影响总体测量精度的最大因素，因此对于特定应用来说，应该尽量选择不确定度更低的噪声源。

是德科技 SNS 系列智能噪声源不仅性能出众，而且可以简化测量设置。当连接到兼容的信号分析仪时，SNS 会自动将存储的校准数据下载到信号分析仪，并补偿温度漂移。

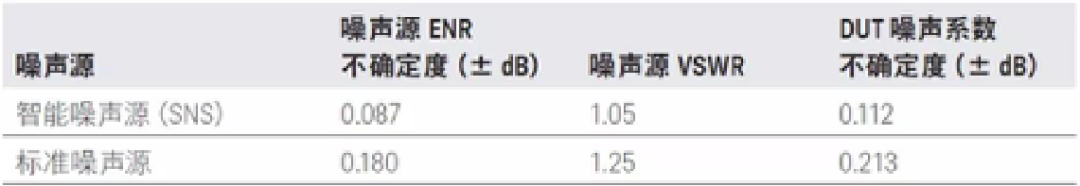

▼比较总体噪声系数测量不确定度结果显示 SNS 比标准噪声源更好

技巧三

使用前置放大器

当噪声系数测量系统中使用了信号分析仪时，建议使用前置放大器来改善分析仪的噪声系数。如果 DUT 具有非常高的增益，它可以驱动信号分析仪进行压缩。大多数应用中，包括 DUT 的噪声和增益都很低的情况下，前置放大器都有助于减少测量不确定度。

▼在 DUT 和分析仪之间使用智能前置放大器可以提高噪声系数性能

使用 X 系列信号分析仪进行高质量的噪声系数测量，每个技巧都有助于您降低噪声系数测量的不确定度。由是德科技 X 系列信号分析仪内部或外部前置放大器和外部噪声源组成的紧凑型系统可以助你实现这一切

配合使用 X 系列噪声系数测量应用软件（N9069C）还可享受一键式操作的便捷体验，确保在分析仪的完整频率范围内获得精准的结果。
